Z1099-破冰除雪机的设计【含UG三维图】 下载积分：120　资料编号： Z1099

作品包括:

Word版说明书1份，共45页，约21000字

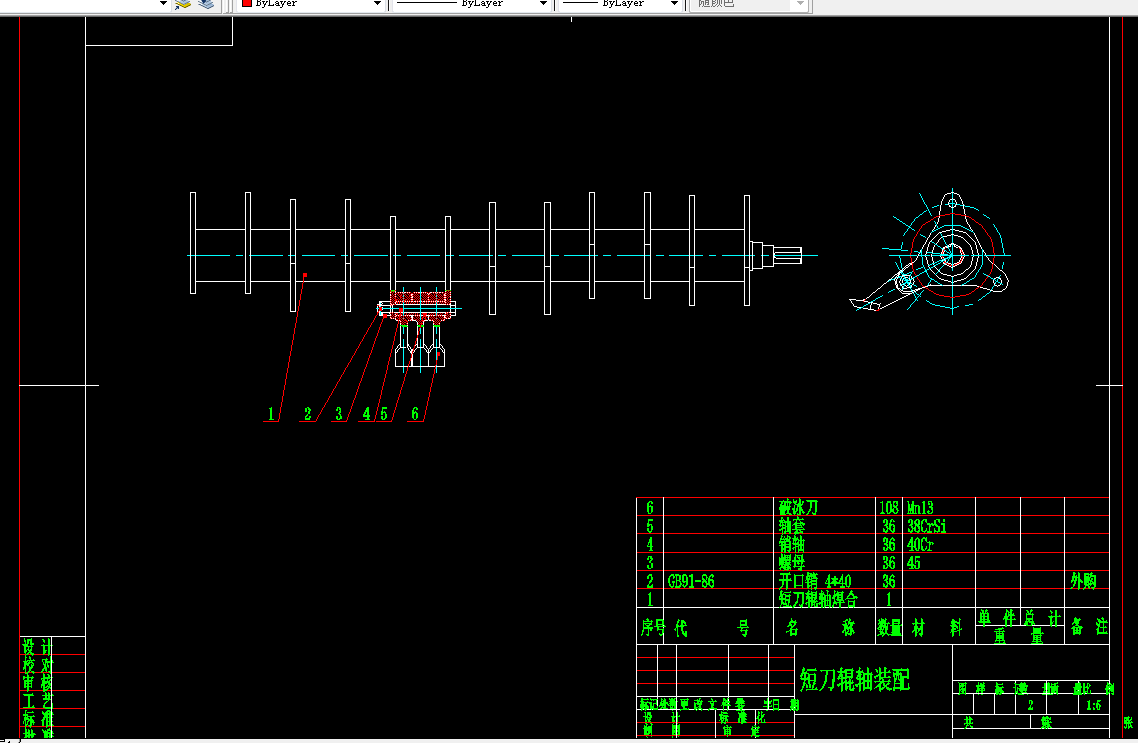

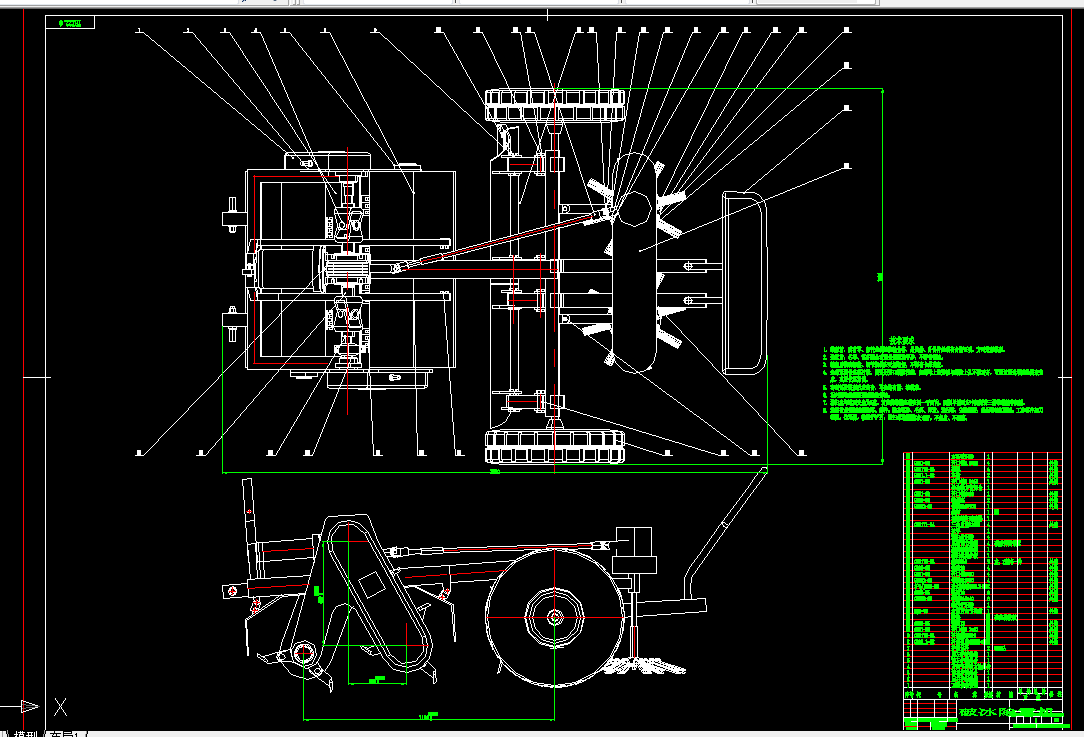

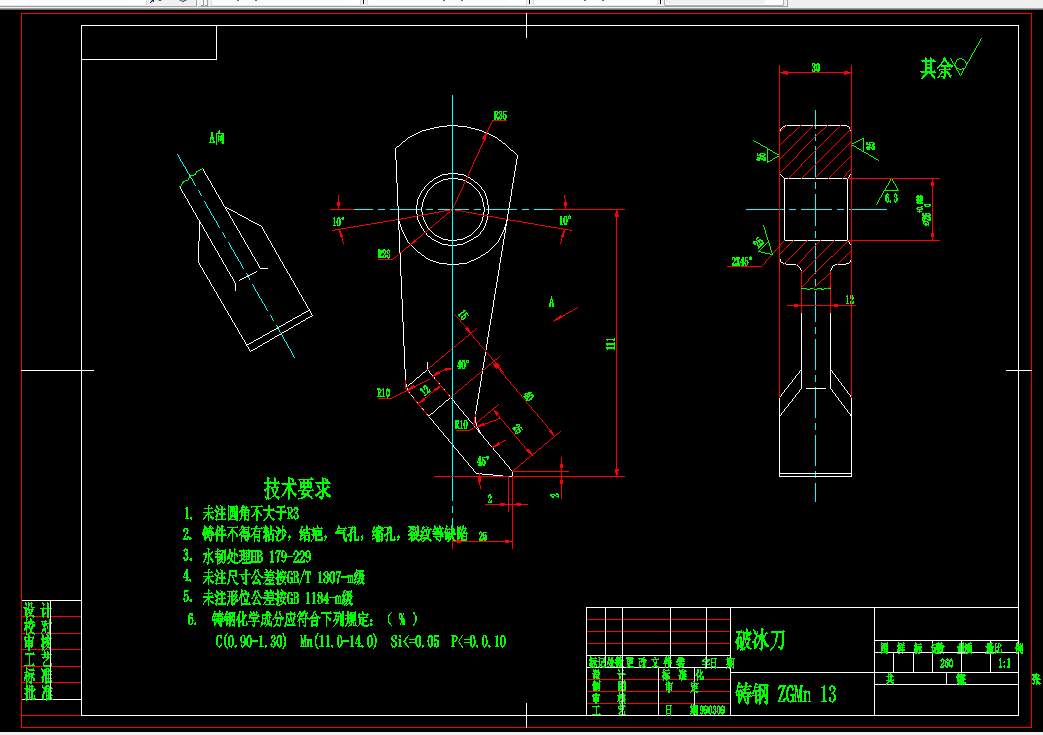

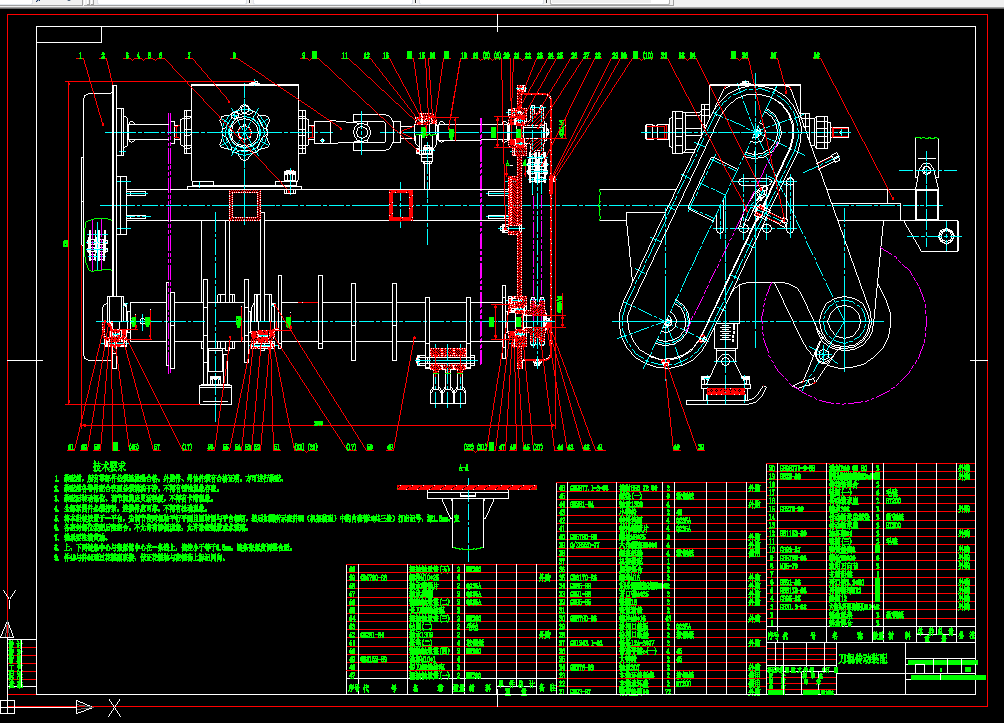

CAD版本图纸，共5张

UG三维图一套

摘  要

除雪机械可应用于各种积雪的路面，由于我国北方地区特殊的气候，冬季降雪较多，对北方冬季交通和人民日常生活有重要影响，所以除雪机械得到了广泛应用和较快发展。相比融雪剂、物理微波、人工除雪、除雪机械应用的范围广、耗能低、效率高、无污染等特点在国外发展迅速，然而我国除雪机械自主研发的产品功能单一、避让能力差、不能实现一机多用造成大部分时间闲置，雪后能否快速、干净、高效的清除公路和道路的积雪及其形成的冰雪混合物，已成为迫切需要解决的科学与技术课题。

本文在总结分析以往道路冰雪清除技术和原理的基础上，以硬质道路冰雪清除为主,对道路冰雪混合物的物理和机械性能进行了试验与分析，形成了以破冰刀打击硬质混合冰雪破碎清除为主要研究目标，且以经济、实用、除净率高、路面损伤小的新型除雪设备设计为研究思路。在全面调研国内外除雪机械、综合对比分析国外除雪机装置的基础上，确定研究方案，并用solidworks软件建立除雪机工作装置的三维模型，并运用软件进行有限元分析。

关键词：除雪机；积雪的物理特性；传动原理；三维造型；有限元分析；

目  录

破冰除雪机的设计 I

Abstract II

1 概述 - 1 -

1.1 国内外除雪机现状及发展情况 - 1 -

1.2 除雪方式及适用范围 - 2 -

1.3 除雪机的分类及特点 - 2 -

1.4 课题研究内容及意义 - 4 -

1.5 本章小结 - 5 -

2 积雪和冰雪混合物的物理机械性能的参数分析 - 6 -

2.1 积雪和冰雪混合物的物理机械性质 - 6 -

2.1.1 积雪和冰雪混合物的密度 - 6 -

2.1.2 积雪和冰雪混合物的湿度 - 7 -

2.2 积雪和冰雪混合物的机械力学性能 - 8 -

2.2.1 积雪和冰雪混合物的抗压强度 - 8 -

2.2.2 积雪和冰雪混合物的抗剪强度 - 10 -

2.2.3 积雪和冰雪混合物的硬度 - 11 -

2.2.4 积雪和冰雪混合物的摩擦系数 - 11 -

2.2.5 积雪和冰雪混合物的导热系数 - 13 -

2.2.6 积雪和冰雪混合物的反射率 - 13 -

2.3 本章小结 - 13 -

3 除雪装置的设计及其计算 - 14 -

3.1 整机结构设计 - 14 -

3.1.1 除雪机械的选型及组合 - 14 -

3.1.2主要技术参数的确定： - 14 -

3.2 动力源的选择 - 15 -

3.3刀辊轴装配设计 - 15 -

3.3.1破冰刀的设计 - 15 -

3.3.2刀辊轴设计 - 16 -

3.4推雪板的设计 - 17 -

3.5路面清扫装置设计 - 19 -

3.6挡雪板设计 - 19 -

3.7传动装置设计及各级传动比计算 - 20 -

3.7.1刀辊轴传动原理 - 20 -

3.7.2清扫机构传动原理 - 21 -

3.8电机的选择 - 21 -

3.9涡轮蜗杆减速器的选择 - 23 -

3.9.1涡轮蜗杆减速器传动类型 - 23 -

3.9.2涡轮蜗杆减速器材料选择 - 23 -

3.9.3蜗杆齿面接触疲劳强度设计 - 23 -

3.9.4蜗轮蜗杆齿主要参数与几何尺寸 - 24 -

3.9.5涡轮蜗杆齿根弯曲疲劳强度 - 25 -

3.9.6 涡轮蜗杆的热平衡核算 - 25 -

3.10 破冰机的输出轴的设计计算 - 26 -

3.8本章小结 - 28 -

第4章 基于NX的三维建模与装配 - 29 -

4.1 NX软件简介 - 29 -

4.2 破冰机的三维建模 - 29 -

5.破冰机的自动化控制系统架构设计 - 34 -

5.1电路控制系统功能原理设计 - 34 -

5.2电路控制系统功能原理 - 35 -

5.2本章小结 - 35 -

6.使用设备系统维护及经济效能分析 - 32 -

6.1设备的维护 - 32 -

6.2设备的经济效能分析 - 32 -

6.3本章小结 - 32 -

7结论与展望 36

参考文献 37

致谢 39
