B882-X6130型铣床总体布局及主轴箱设计 下载积分：50　资料编号： B882

作品包括:

Word版说明书1份，共42页，约20000字

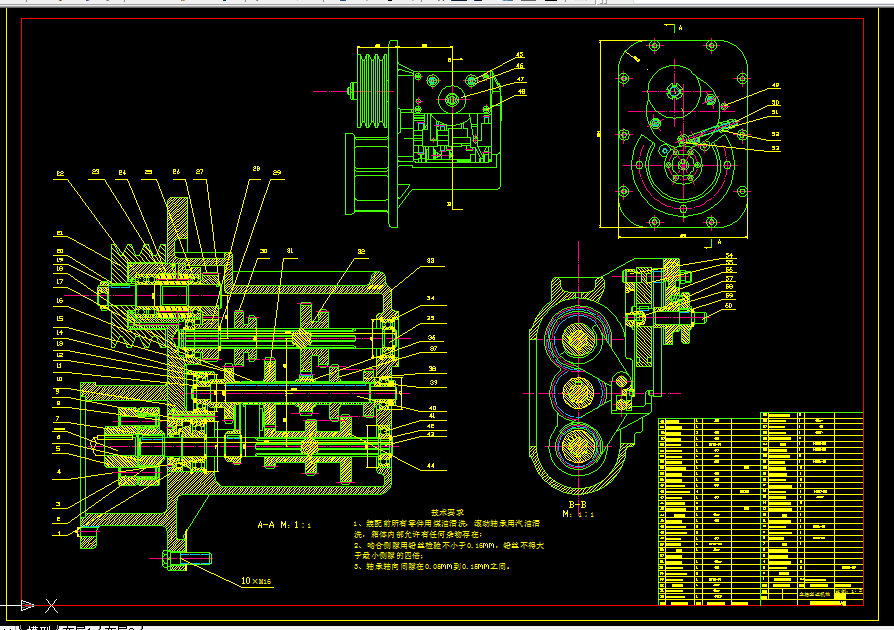

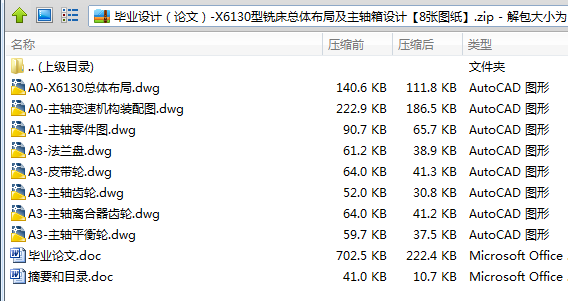

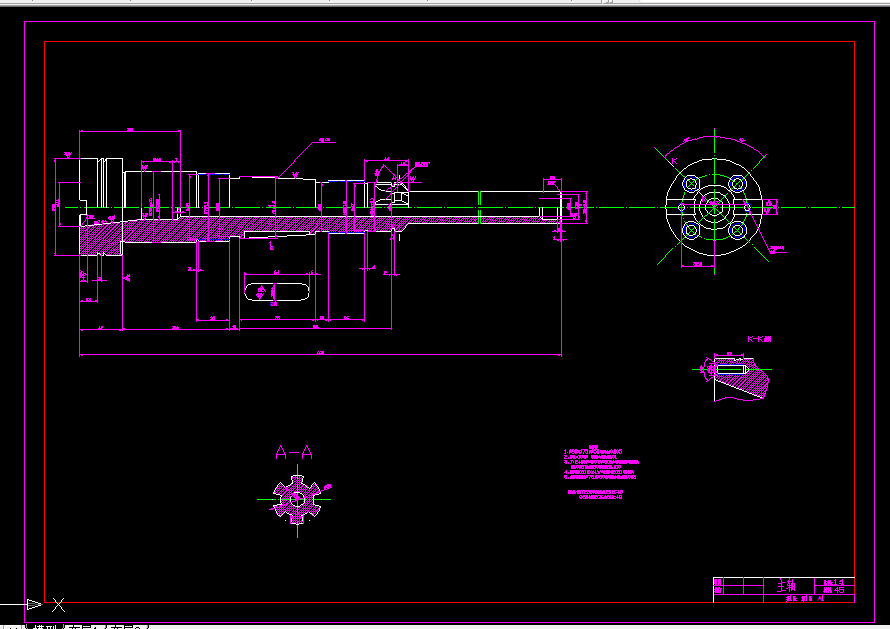

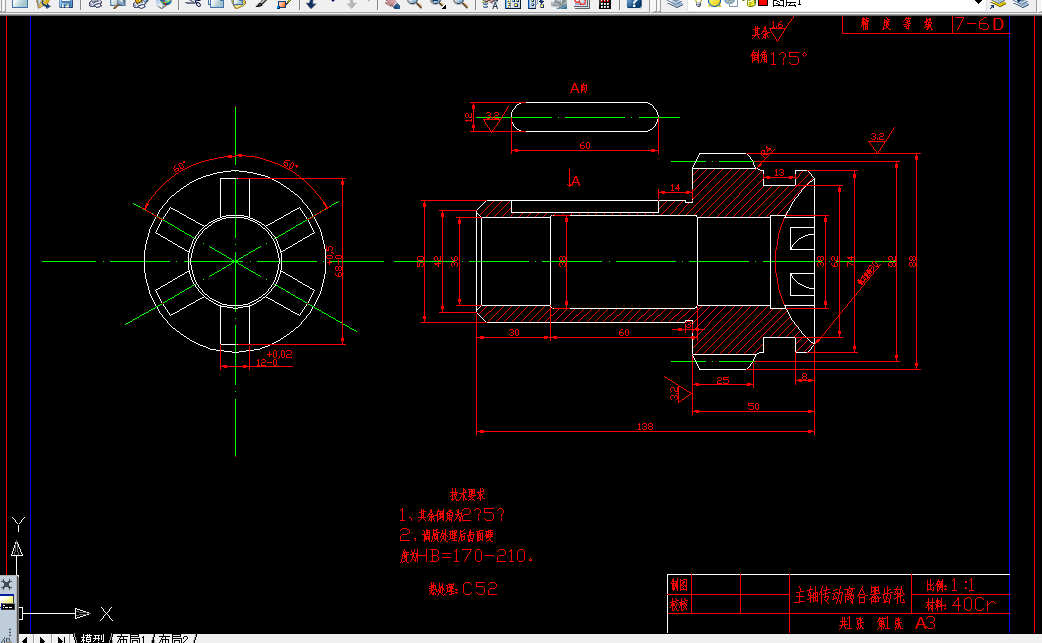

CAD版本图纸，共8张

摘  要

本设计介绍了铣床及X6130型万能卧式铣床的一些基本知识，主要对X6130的主轴变速传动机构和外观总体布局进行了设计。主轴变速箱是变速机构实现的场所，变速箱中的各传动轴上有不同齿数和模数的齿轮，它们通过相互啮合将前者的速度传递给后者，并且由于齿轮参数的不同而使速度在传递过程中产生变化。X6130型铣床，主轴箱能实现12级变速，机床主电动机功率是4KW，额定转速1440r/min，主轴最高转速1600r/min，最低转速35r/min，机床的进给是通过升降台纵向或者横向运动实现的；本着优化、美观、实用和不浪费的原则，X6130型铣床总体布局合理，外观简洁，床身协调；本设计还根据需要对一些设计进行了校核，主要是对主轴箱的传动轴以及轴上的零部件（如齿轮、轴承等）进行了验算，这样就使本设计更加合理、实用。

关键词：卧式铣床；X6130；主轴变速机构；总体布局

目 录

摘要………………………………………………………………………………Ⅰ

Abstract………………………………………………………………………… Ⅱ

第1章 绪论……………………………………………………………………1

第2章 X6130卧式铣床………………………………………………………4

2.1 X6130卧式铣床概述………………………………………………………4

2.1.1 X6130型铣床的用途、结构特点及主要数据……………………4

2.1.2 铣床主要部分的名称及用途………………………………………5

2.1.3 卧式铣床的主要结构………………………………………………9

   2.2 铣床常用夹具………………………………………………………………9

       2.2.1 夹具的概念…………………………………………………………9

2.2.2 夹具的作用…………………………………………………………9

2.2.3 铣床夹具的类型……………………………………………………10

2.2.4 夹具的组成  ………………………………………………………10

2.2.5 典型工件在铣床上的装夹方式……………………………………10

第3章 运动设计………………………………………………………………13

3.1 X6130型铣床的主轴传动系统…………………………………………13

3.2 确定结构网及结构式转速图……………………………………………13

3.3 带传动的计算及选定……………………………………………………18

3.4 传动轴及轴颈直径初定…………………………………………………20

    3.4.1 轴的概述…………………………………………………………20

    3.4.2 传动轴直径的确定………………………………………………24

    3.4.3 主轴轴颈的确定…………………………………………………24

3.5 核算转速误差……………………………………………………………25

第4章 零部件的机构设计…………………………………………………26

4.1 活动轴上的轴承结构设计………………………………………………26

4.2 轴的结构设计……………………………………………………………27

4.3 滑移齿轮的轴向装置……………………………………………………28

第5章 零件的验算……………………………………………………………30

   5.1 直齿圆柱齿轮应力的计算………………………………………………30

   5.2 齿轮精度的确定…………………………………………………………32

   5.3 传动轴的验算……………………………………………………………32

       5.3.1 传动轴上的弯曲载荷……………………………………………32

       5.3.2 主轴组件…………………………………………………………35

       5.3.3主轴设计…………………………………………………………37

       5.3.4 输入轴的设计……………………………………………………37

   5.4 滚动轴承验算……………………………………………………………39

结论…………………………………………………………………………………40

参考文献…………………………………………………………………………41

致谢………………………………………………………………………………42
