E051-汽车玻璃升降器复合模的设计 下载积分：50　资料编号： E051

作品描述:

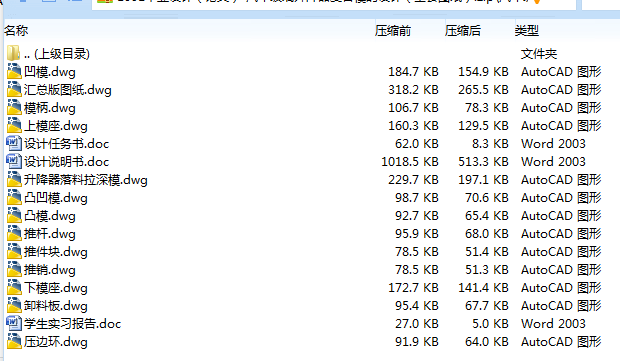

Word版说明书一份,51页,19000字左右.

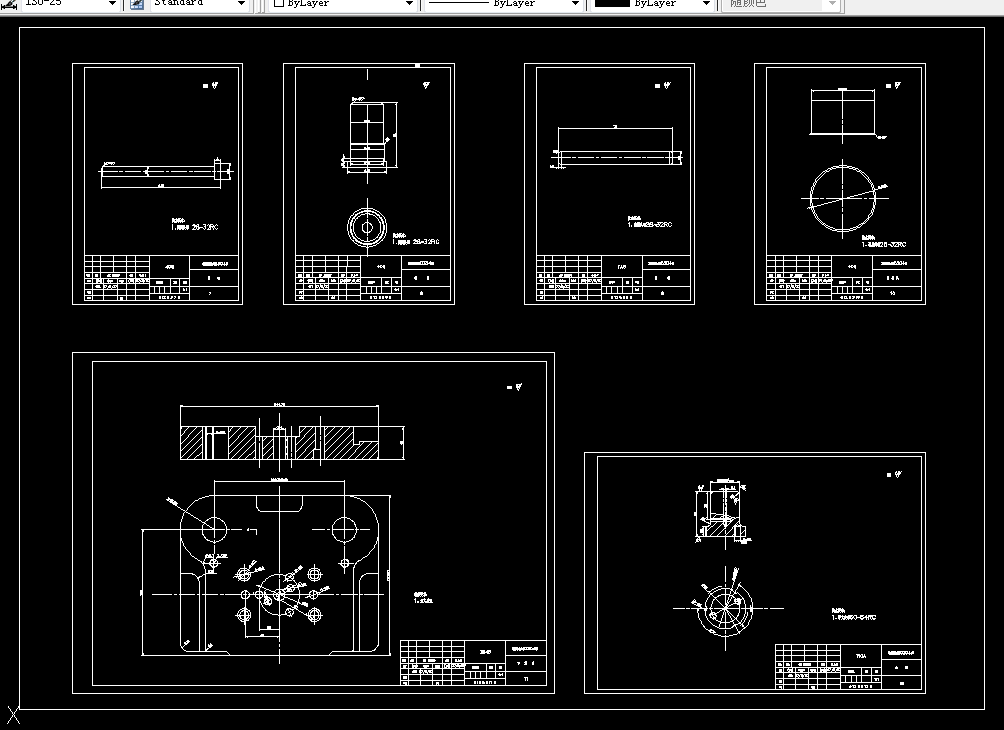

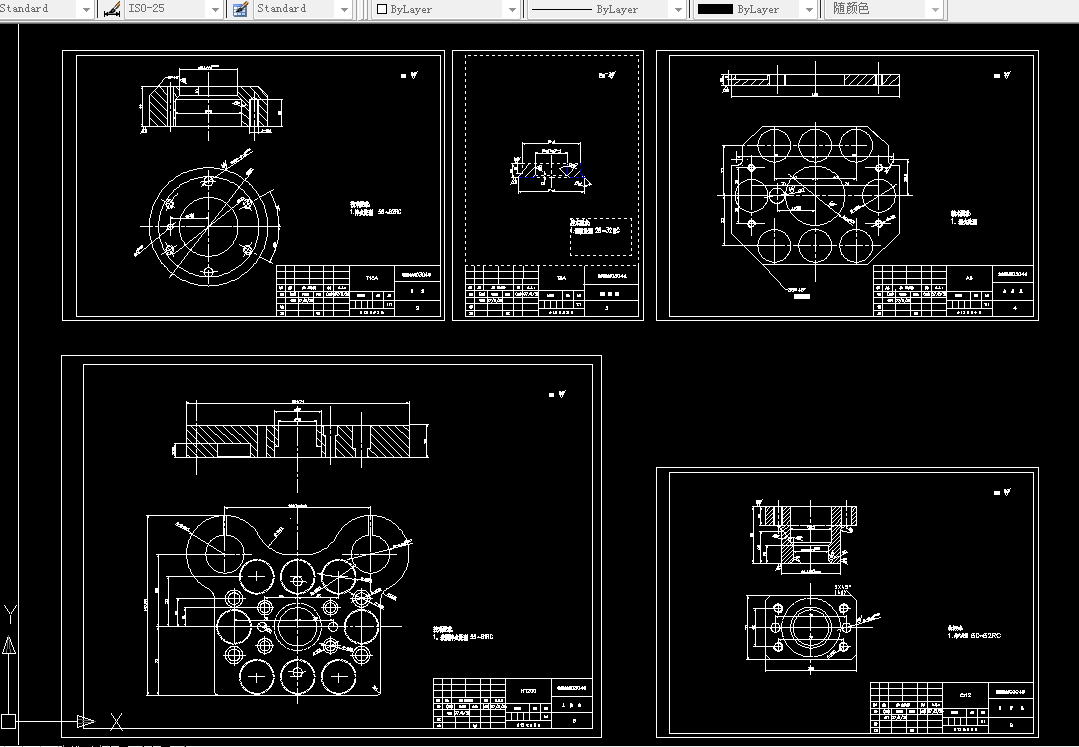

CAD版本图纸，共13张:

玻璃升降器复合拉伸模的设计

第1章 前言

1．1玻璃升降器的功用及拉伸模的设计要求

   现在许多轿车门窗玻璃的升降(关闭和开启)已经抛弃了摇把式的手动升降方式，一般都改用按钮式的电动升降方式，即使用电动玻璃升降器来控制，也就是常说的“电动门窗”。轿车用的电动玻璃升降器多是由电动机、减速器、导绳、导向板、玻璃安装托架等组成。因导绳的材料或制作工艺方式不同，又分为绳轮式、软轴式和塑料带式三种电动玻璃升降器。前二种是用钢丝绳做为导绳，后一种是用塑料带做为导绳。

　　以普遍使用的绳轮式电动玻璃升降器为例，它是由电动机、减速器、钢丝绳、导向板和玻璃安装托架等零部件组成，安装时门窗玻璃固定在玻璃安装托架上，玻璃导向槽与钢丝绳导向板平行。

    开启电动机，由电动机带动减速器输出动力，拉动钢丝绳移动玻璃安装托架，迫使门窗玻璃作上升或下降的直线运动。而塑料带式电动玻璃升降器的导绳采用塑料带，带上有孔，用来移动和定位塑料带，控制门窗玻璃的升降。

    电动玻璃升降器结构的关键是电动机和减速器，这两者是组装成一体的，其中电动机采用可逆性永磁直流电动机，电动机内有两组绕向不同的磁场线圈，通过开关的控制可做正转和反转，也就是说可以控制门窗玻璃的上升或下降。

    电动机是由双联开关按钮控制，设有升、降、关等三个工作状态，不操纵时开关自动停在“关”的位置上。操纵电路设有总开关（中央控制）和分开关，两者线路并联。总开关由驾车者，控制全部门窗玻璃的开闭，而各车门内把手上的分开关由乘员分别控制各个门窗玻璃的开闭，操作十分便利。

    电动机的质量直接关系到电动玻璃升降器的正常工作，它一定要具有体积小、重量轻、防护等级高、噪声低、电磁干扰小、运行可靠等特点。现代轿车已广泛应用微电子技术，电机工作会发射电磁波干扰其它电器件的工作；前几年通用汽车公司一篇售后分析报告显示，近40%的电动玻璃升降器故障是由电动机密封性差引起的。因此，减少电磁干扰和解决电机密封性问题巳成为近年汽车电机技术的热门话题。

    90年代中期以来，电动玻璃升降器的控制机构技术发展很快，电子模块控制形式大量应用于批量装车，并设有安全保护装置。例如博世公司生产的电动玻璃升降器系统，在电动机中埋植磁环，感应电机转速，在电子模块中埋植霍尔元件，感应电流，并通过电子模块控制对电动机的过流、过压及过热保护，而且当玻璃上升途中遇到人力障碍时会自动识别而反向运行，防止乘员夹伤。

第2章  冲裁工艺设计

2.1  冲裁工艺计算

2.1.1  工艺力和功的计算

冲裁力是指冲裁过程中的最大抗力，它是合理地选用冲压设备吨位和校检模具强度的重要依据。影响冲裁力的因素很多，主要有材料的机械性能、厚度、冲裁件周边长度、模具间隙以及刃口锋利程度等。

（1）  冲裁力的计算

采用平刃凸模和凹模冲裁时，其冲裁力的计算公式
