E101-滤油器支架模具设计[3套模具] 下载积分：50　资料编号： E101

作品描述:

Word版说明书一份,40页,14000字左右.

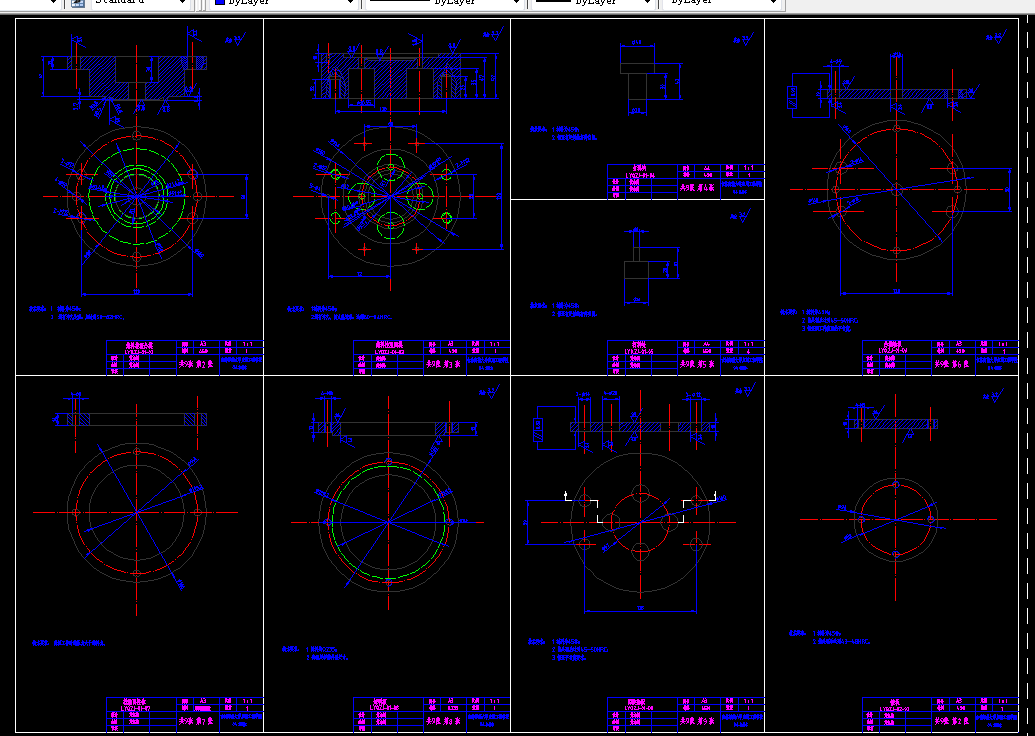

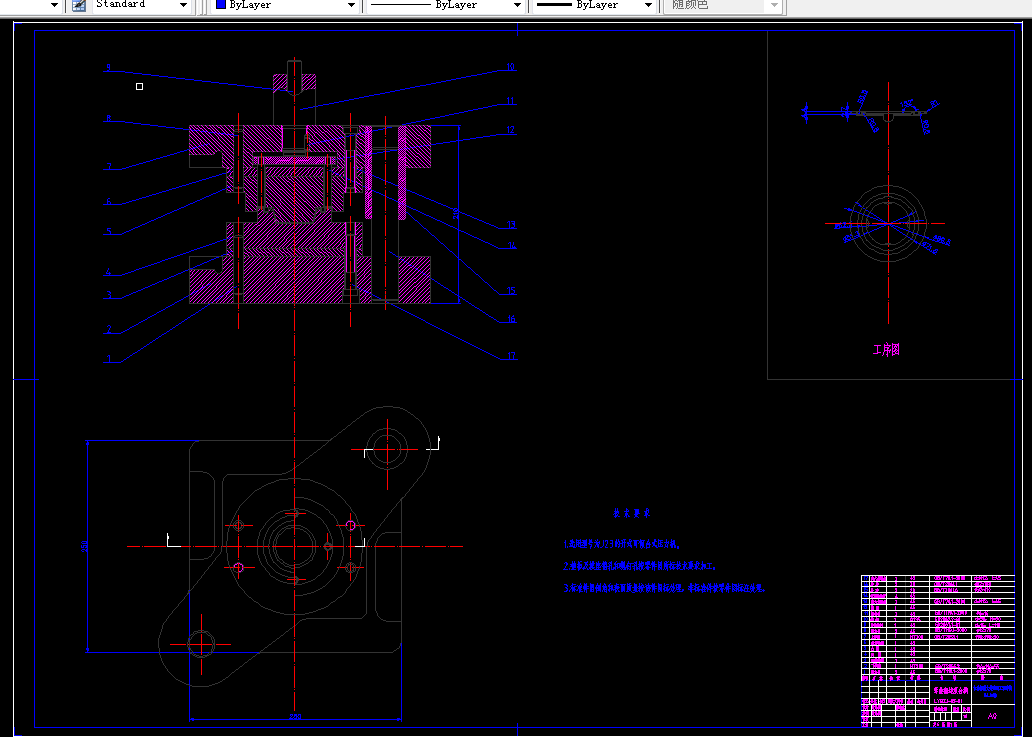

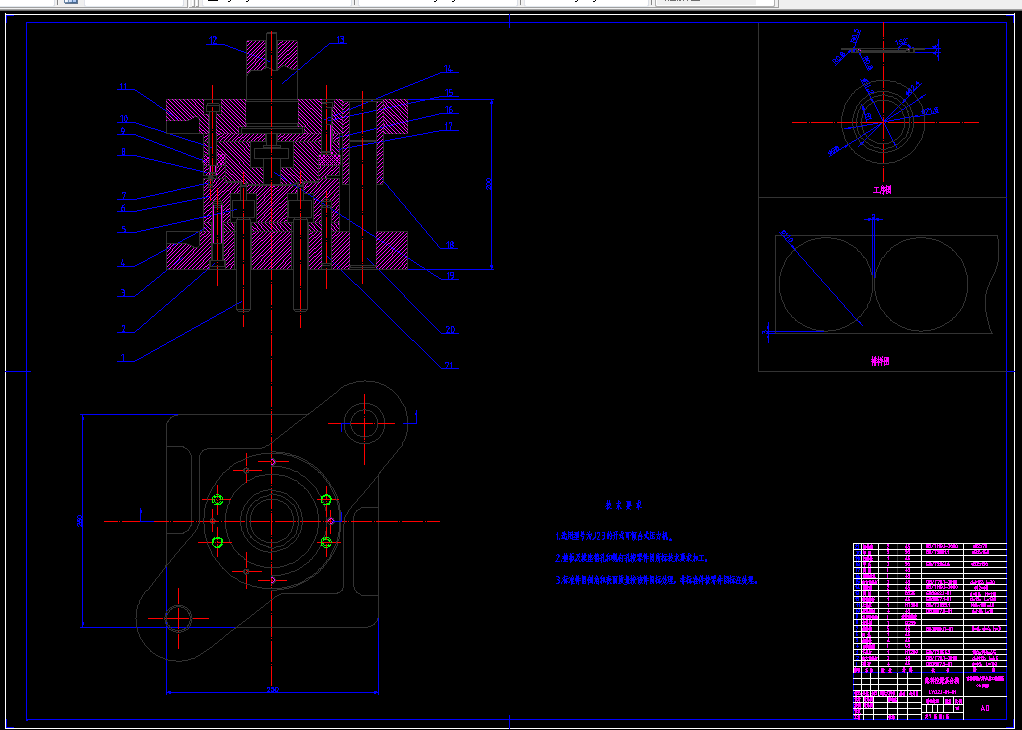

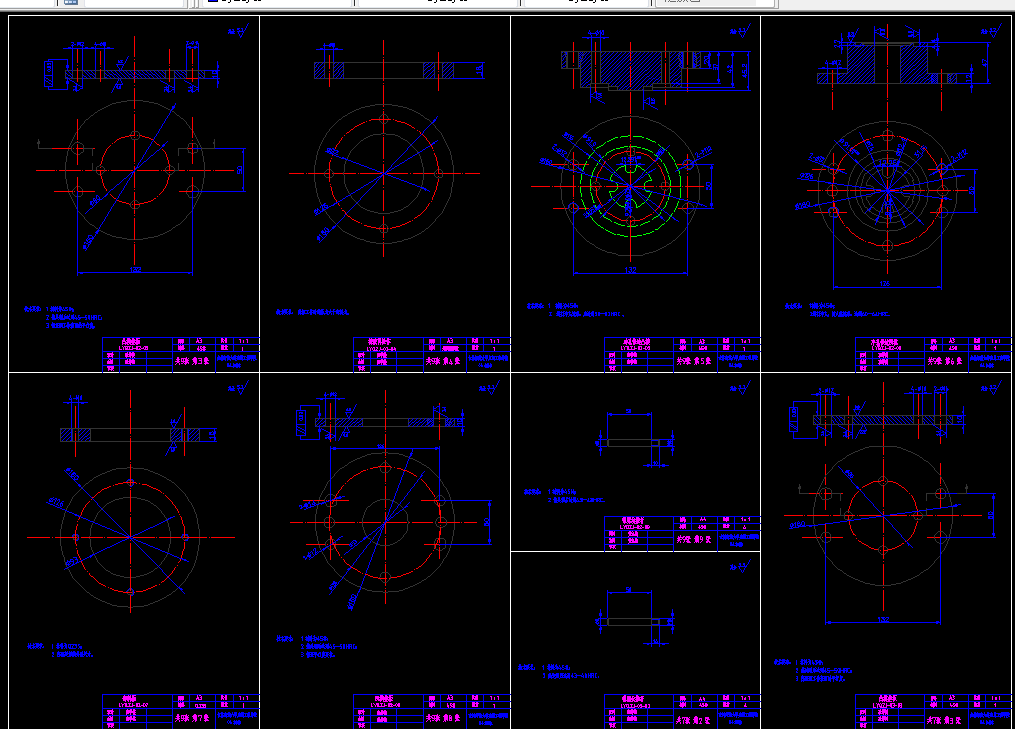

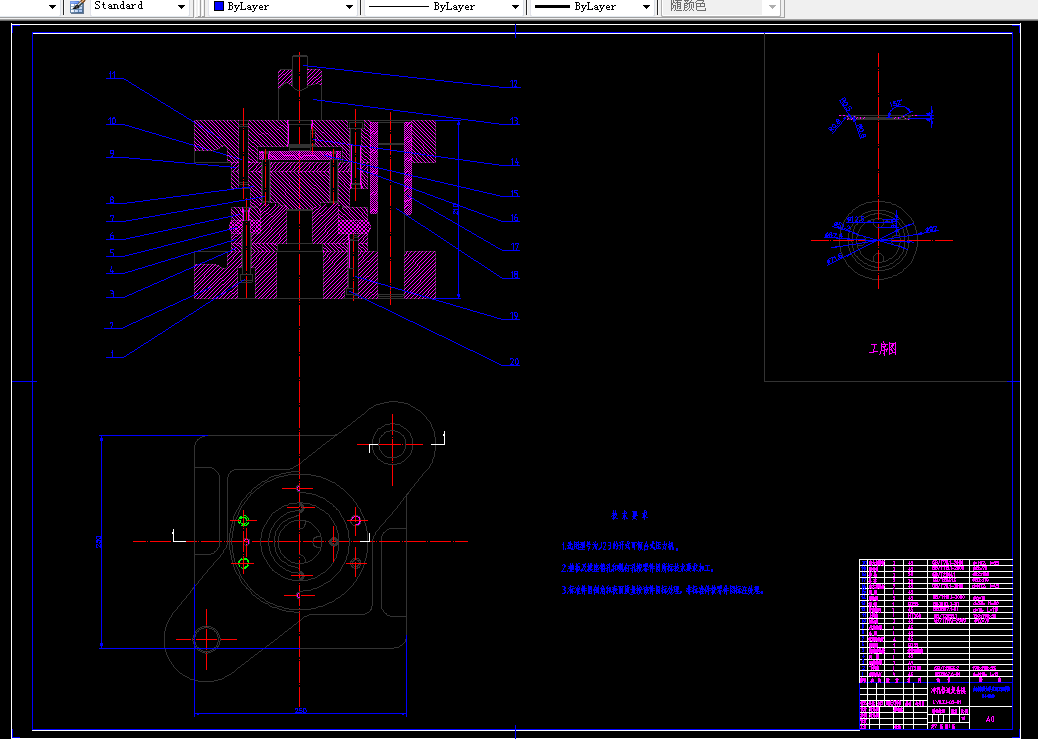

CAD版本图纸，共25张:

滤油器支架模具设计

摘要

本说明书主要是阐述了有关滤油器支架模具设计的基本过程和其主要计算。全文共由四章组成，他们的内容如下所述。

第一章是设计滤油器支架模具的工艺方案的确定，主要根据所给制件特点加以分析，设计出合理的模具，这里共设计出三套模具。第二章是落料拉深复合模的设计，其中包括一些典型结构的选择和一些非标准零件的设计。第三章是冲孔切边复合模的设计，包括各种模具零件的选择和一些零件尺寸的计算。第四章是弯曲翻边复合模的设计，此章除了沿用了相关类似模具结构外，还进行了简单的计算和零件设计。

鉴于本人的水平所限，在设计中肯定有不足之处存在，也可能有错误出现，恳请评阅老师和各位读者包涵并且批评指正。

关键词：   模具    复合模    零件

目录

第一章  工艺方案的确定………………………………………………………………4

第二章  落料拉深复合模的设计………………………………………………………7

第三章  冲孔修边复合模的设计………………………………………………………19

第四章  弯曲翻边复合模的设计………………………………………………………30

毕业设计总结……………………………………………………………………………39

参考文献…………………………………………………………………………………40
