E255-工型件切角模工艺及模具设计 下载积分：50　资料编号： E255

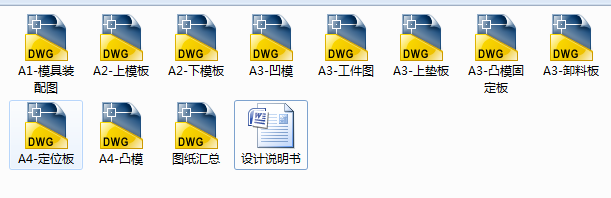

作品包括:

Word版说明书1份，共27页，约8700字

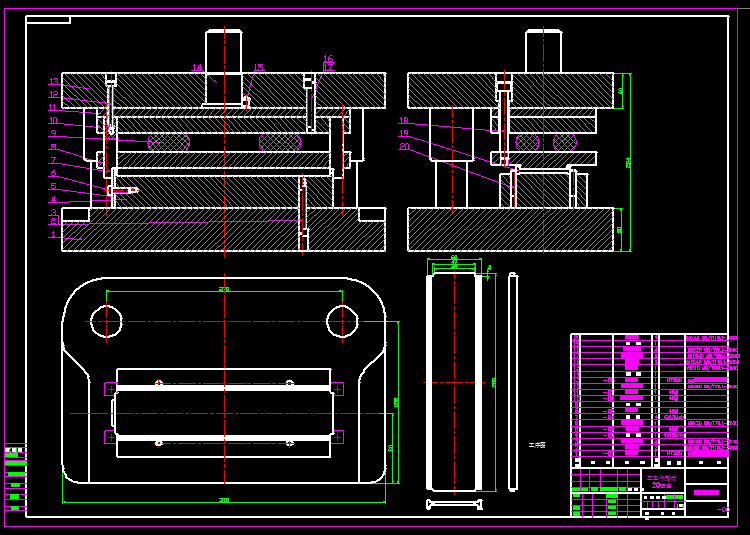

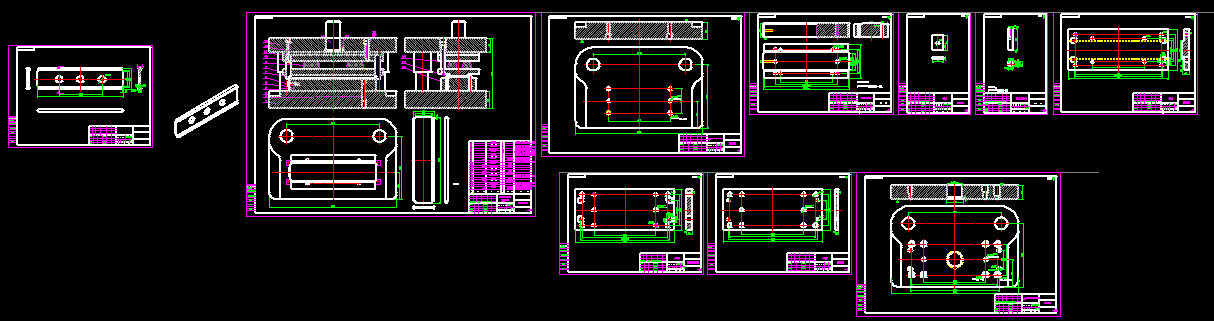

CAD版本图纸，共10张

摘    要

本设计是对给定的产品图进行冲压模具设计。冲压工艺的选择是经查阅相关资料和和对产品形状仔细分析的基础上进行的；冲压模具的选择是在综合考虑了经济性、零件的冲压工艺性以及复杂程度等诸多因素的基础上进行的；产品毛坯展开尺寸的计算是在方便建设又不影响模具成型的前提下简化为所熟悉的模型进行的。文中还对冲压成型零件和其它相关零件的选择原则及选择方法进行了说明，另外还介绍了几种产品形状的毛坯展开尺寸计算的方法和简化模型，以及冲压模具设计所需要使用的几种参考书籍的查阅方法。

【关键词】工艺、工艺性、冲压工序、冲压模具、尺寸

目    录

摘    要 2

引    言 4

第一章、冲裁件的工艺性分析 6

1.1.冲裁件的结构工艺性 7

1.1.1.冲裁件的形状 7

1.1.2.冲裁件的尺寸精度 7

第二章、制件冲压工艺方案的确定 8

2.1.冲压工序的组合 8

2.2.冲压顺序的安排 8

第三章、制件排样图的设计及材料利用率的计算 9

3.1.制件排样图的设计 9

3.1.1.搭边与料宽 9

3.2.材料利用率的计算 9

第四章、确定总冲压力和选用压力机及计算压力中心 10

4.1.冲压力 10

4.1.1.冲裁力的计算 10

4.1.2.卸料力、推件力及顶件力的计算 10

4.2.压力中心的计算 10

4.3.压力机的选用 11

第五章、凸、凹模刃口尺寸计算 12

5.1.凸、凹模刃口尺寸计算原则 12

5.2.凸、凹模刃口尺寸计算方法 13

5.2.1.凸模和凹模分开加工 13

5.2.2.凸模和凹模配合加工 13

第六章、模具整体结构形式设计 16

第七章、模具零件的结构设计 19

7.1.凸模的设计 19

7.2.凹模的设计 19

7.3.凸模固定板的设计 20

7.4.上垫板的设计 20

7.5.卸料板的设计 20

第八章、模具零件的加工工艺 22

8.1.凸模的加工工艺 22

8.2.凹模的加工工艺 22

第九章、模具的总装配 24

设计小结 25

致    谢 26

参考文献 27
