H015-基于ProE的蒸汽电熨斗的建模设计[含三维图] 下载积分：50　资料编号： H015

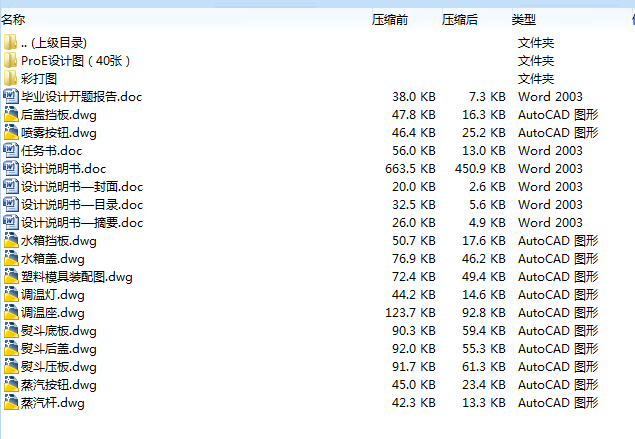

作品包括:

Word版说明书一份，共45页，约27000字

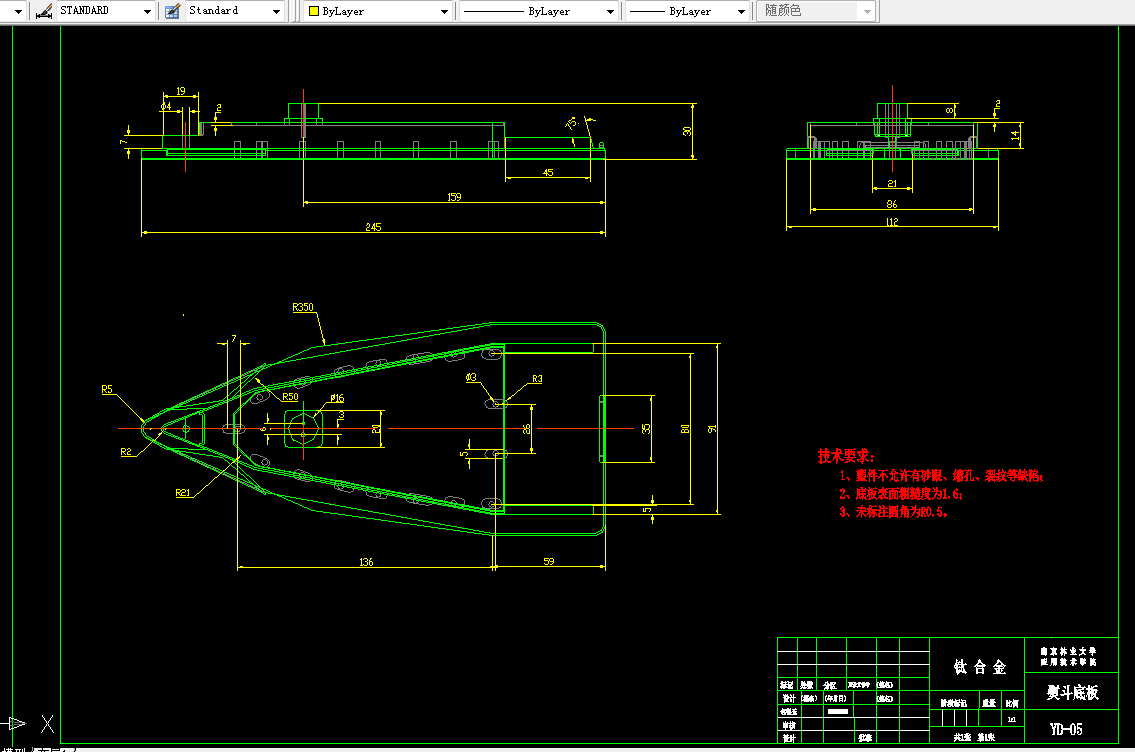

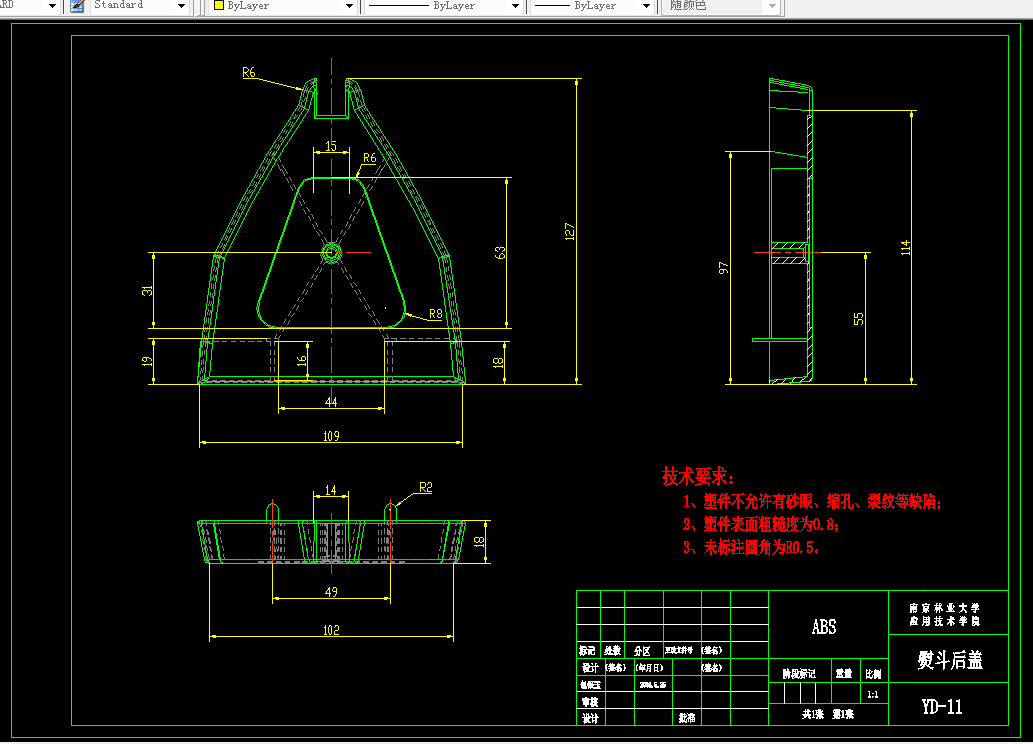

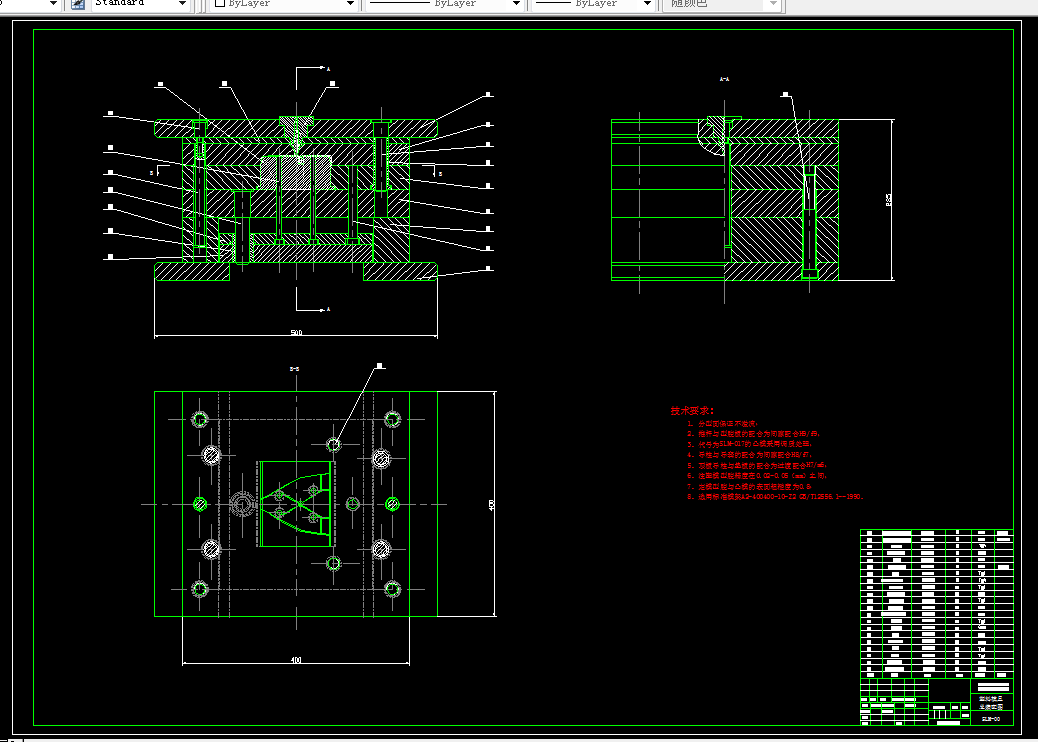

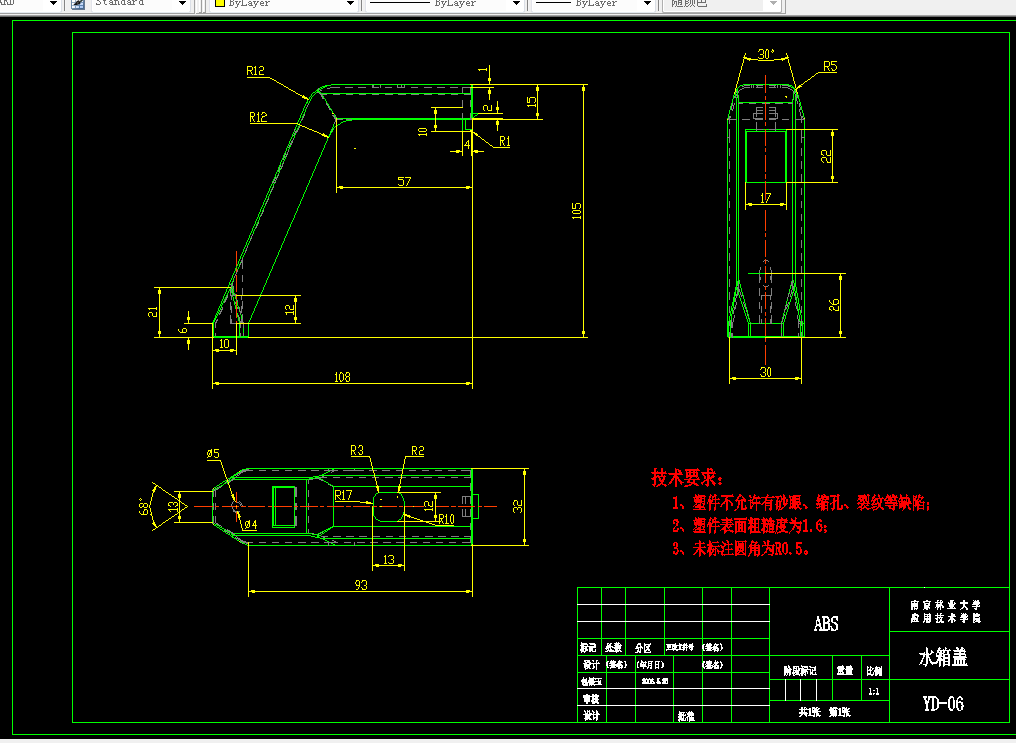

CAD版本图纸，共12张

Proe三维图一份

摘  要

本课题题目为：“基于Pro/E的蒸汽电熨斗的建模设计” 。主要是运用Pro/E的建模设计，根据蒸汽电熨斗设计的基本要求及熨

斗标准，设计出一款功能多、操作简单、使用方便的蒸汽电熨斗。

设计内容主要包括蒸汽电熨斗整体造型的设计，材料的选用，尺寸的确定，色彩的渲染以及对蒸汽电熨斗部分零件的模具进行

设计。模具设计主要包括动模、定模、浇注系统、模架的设计等一系列工作。

采用Pro/E对蒸汽电熨斗进行造型设计和对蒸汽电熨斗部分零件的模具设计，并由Pro/E软件自动生成二维的工程图，如总装配

图、零件图以及模具图等。

关键字：Pro/ENGINEER ； 蒸汽电熨斗 ； 塑料 ； 模具。

目  录

前言     …………………………………………………………………………1

1 Pro/Engineer的介绍     ……………………………………………………2

1.1 Pro/E的简介     ………………………………………………………2

1.2 Pro/E的主要功能     …………………………………………………2

1.3 Pro/E的应用领域     …………………………………………………3

1.4 Pro/Engineer 2001中文版简介     …………………………………3

2 有关塑料的知识    ……………………………………………………………5

2.1 塑料的概念       ………………………………………………………5

2.2 塑料的组成     …………………………………………………………5

2.3 塑料的发展       ………………………………………………………5

2.4 塑料的性能       ………………………………………………………6

2.5 常用塑料介绍     ………………………………………………………7

3 塑料制品的有关介绍      ……………………………………………………8

3.1 塑料制品加工的发展     ………………………………………………8

3.2 塑料制品加工设备的种类       ………………………………………8

3.3 塑料制品的应用       …………………………………………………9

3.4 塑料制品的设计原则    ………………………………………………11

4 塑料模具相关内容介绍     …………………………………………………12

4.1 模具工业的现代及发展趋势      ……………………………………12

4.2 模具的分类与应用特点      …………………………………………14

4.3 模具工业概况      ……………………………………………………14

4.5 塑料模具用钢      ……………………………………………………15

5 Pro/Engineer注塑模具设计简介    ………………………………………18

5.1 注塑模具    ……………………………………………………………18

5.2 Pro/E注塑模具模块介绍    …………………………………………19

5.3 Pro/E模具设计流程    ………………………………………………19

6 蒸汽电熨斗的设计     ………………………………………………………19

6.1 电熨斗的发展历史      ………………………………………………20

6.2 电熨斗的工艺与技术装备    …………………………………………21

6.3 电熨斗的质量    ………………………………………………………22

6.4 国标的选择    …………………………………………………………23

6.5 蒸汽电熨斗的规格      ………………………………………………23

6.6 家用电器电工标准术语    ……………………………………………24

6.7 蒸汽电熨斗设计的主要内容      ……………………………………24

7 注塑模设计过程     …………………………………………………………30

7.1 概述    …………………………………………………………………30

7.2 产品零件图    …………………………………………………………30

7.3 模具型腔工作部分尺寸计算    ………………………………………30

7.4 分型面的选择      ……………………………………………………30

7.5 浇注系统的设计      …………………………………………………35

7.6 塑料模具其它部分设计      …………………………………………38

致谢     …………………………………………………………………………43

参考文献   ………………………………………………………………………44

附录     …………………………………………………………………………45
