i038-表盖注塑模设计 下载积分：50　资料编号： i038

作品包括:

Word版说明书一份，34页，约10000字

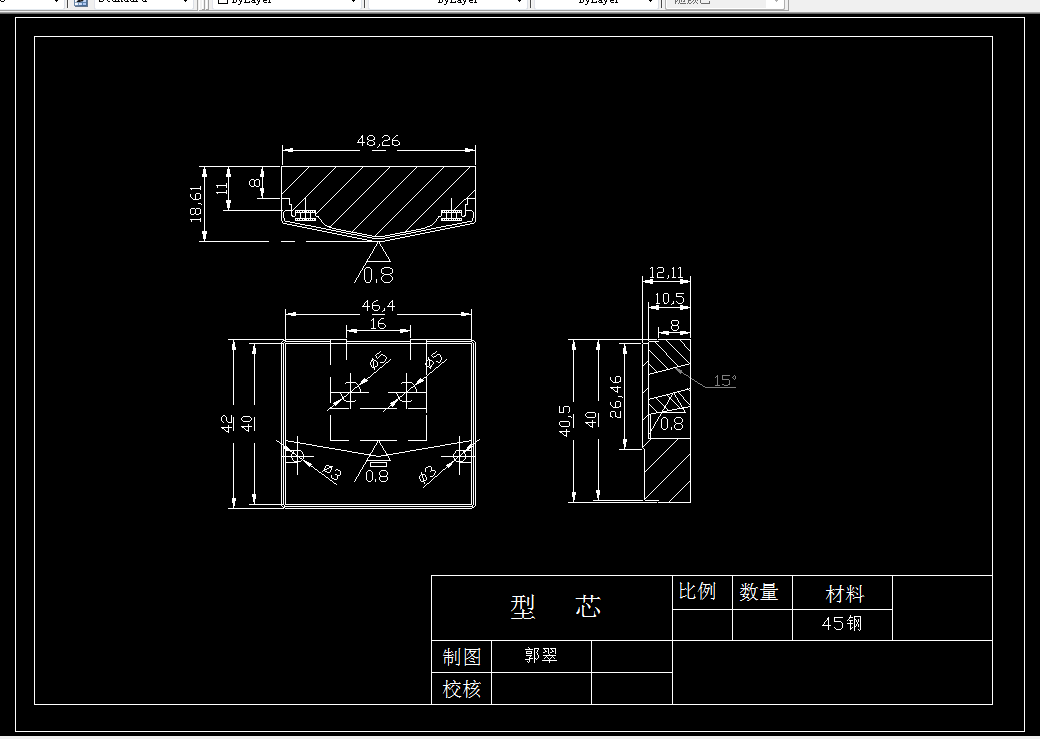

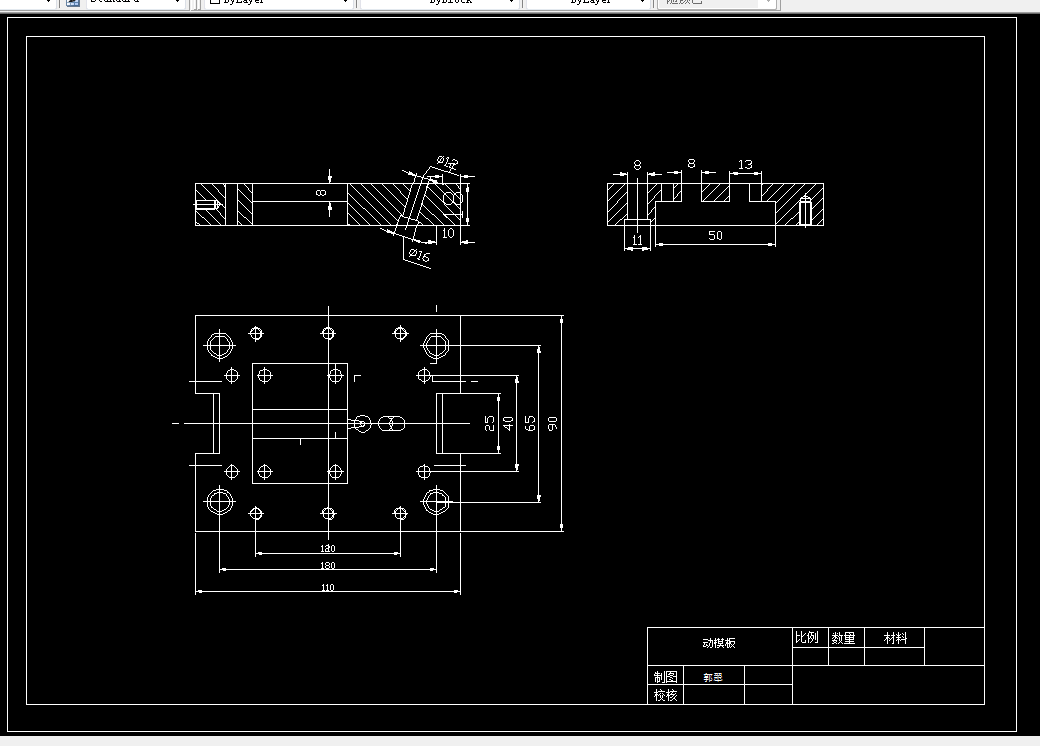

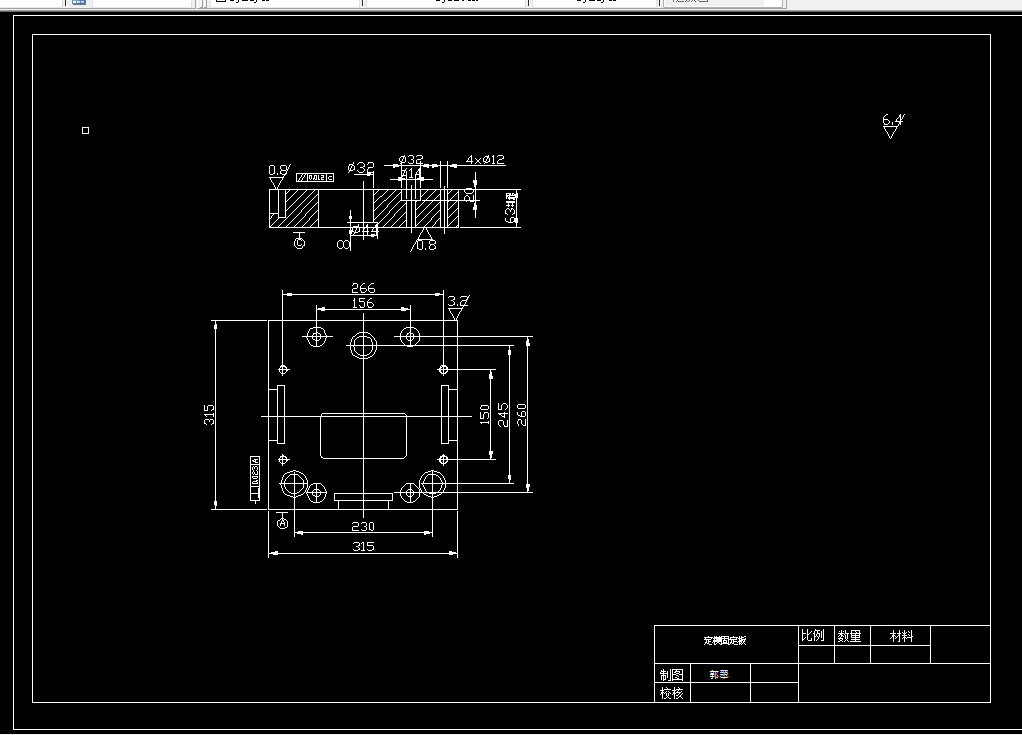

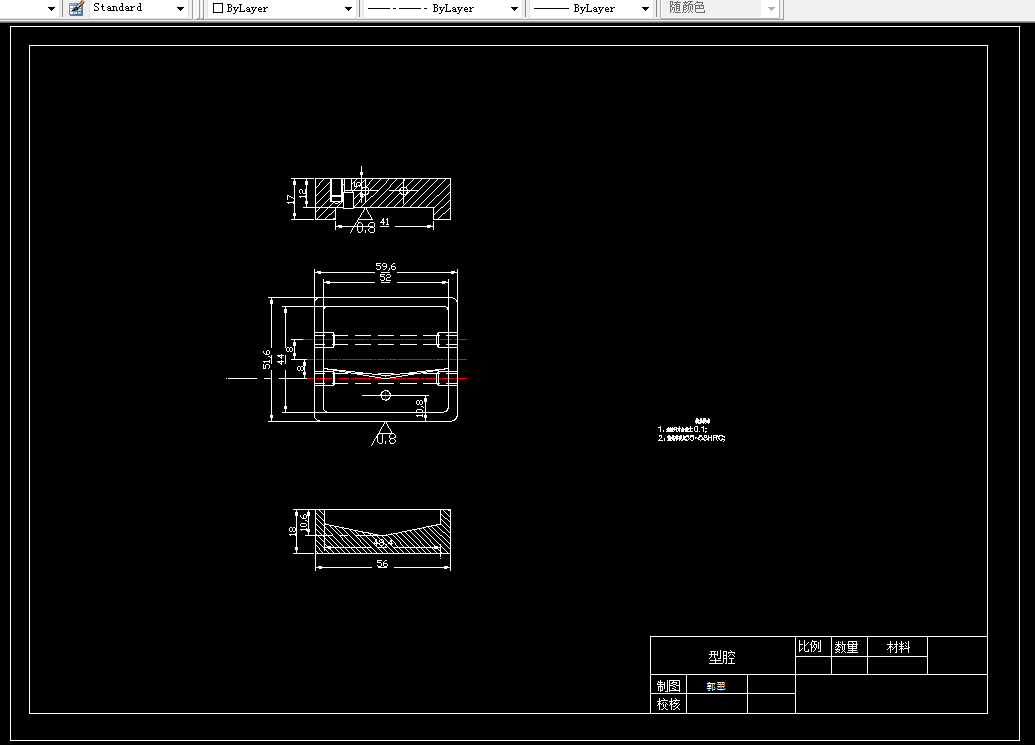

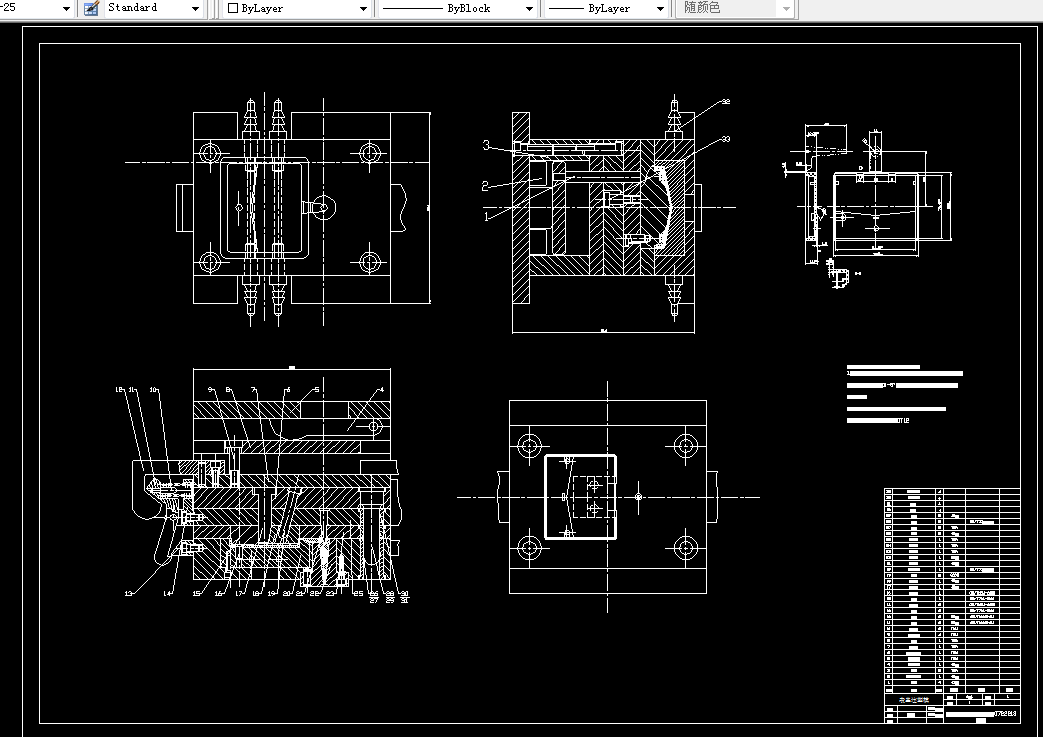

CAD版本图纸，共8张

摘  要

本次模具设计是“表盖”其设计思路是根据多个模具加工事例总结出来。设计内容是从零件的工艺分析开始的，根据工艺要求来确定设计的大体思路。其开始是从零件的材料选择，接下是成型参数、密度、收缩率的确定，模具种类与模具设计的关系、塑件的尺寸精度与结构、注射机的选择、模具设计有关尺寸的计算（包括模具行腔型芯的计算及其公差的确定）、注塑机参数的校核、模具结构设计、模具冷却、加热系统计算、注射模标准件的选用及总装技术要求等内容。

其中模具结构设计是这次设计的主要内容，其内容包含了模具的分型面选择、主流道及分流道的设计与布局，推出机构导向机构等一系列模具的重要零部件的设计加工方法和加工注意要点。这样更有利于加工人员的一线操作，使其通俗易懂加工方便。本次设计不仅让我熟悉了课本所学的知识，而且让我做到所学的运用到实践当中，更让我了解了塑料模具设计的全过程和加工实践的各种要点。

关键词：塑料表盖 ，侧浇口 ，注塑

目  录

摘  要 II

1塑件工艺分析 1

1．1塑件设计要求 1

1．2塑件的材料特征及选用 1

1．3塑件材料的确定 3

1．4 塑料的收缩率及密度确定 3

1．5塑件的成型要求 3

2塑件的尺寸精度与结构 5

3.注射机及模架的选用 6

3．1注射机的选用 6

3．2 模架的选用 6

4浇注系统的设计 8

4. 1 主流道、主流道衬套及定位圈的设计 8

4．2 模具型腔数的确定、排列和流道布局 9

4．3 分流道的形状及尺寸 9

4．4 浇口的形状及其位置选择 11

5模具型腔、型芯的有关计算 13

5．1 制品成型位置及分型面的选择 13

5．2 型腔工作尺寸计算 13

5．3 型芯的工作尺寸计算 14

5．4 模具中孔中心距计算 16

6模具结构设计 17

6．1 导向机构的设计 17

6．2 推出机构的设计 17

6．3 拉料杆的形式选择 18

6．4 侧抽芯的设计 19

7注塑机参数校核 20

7. 1最大注射量校核 20

7. 2锁模力校核 20

7. 3模具闭合高度校核 20

7. 4开模行程校核 21

8. 1 冷却回路的设计 22

8. 2冷却回路的总长度的计算 23

8. 3冷却水体积流量的计算 23

9 塑料注射模具技术要求及总装技术要求 25

9. 1 零件的技术要求 25

9. 2总装技术要求 25

致    谢 27
