i529-苏州201省道城乡大桥1号预应力混凝土简支梁桥 下载积分：150　资料编号： i529

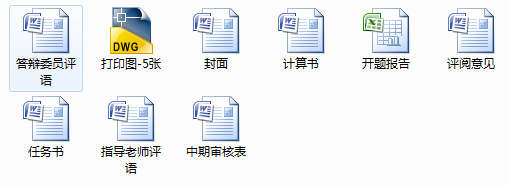

作品包括:

Word版说明书1份，共121页，约31000字

CAD版本图纸，共5张

摘 要

本设计是根据设计任务书的要求和相关规范的规定,对苏州201省道城乡大桥1号预应力混凝土简支梁桥进行方案比选和设计的。在设计中，首先对上部结构进行尺寸的拟定及进行构造布置，并计算主梁的横向分布系数和可变作用效应。计算主梁的几何特征并进行了梁的配筋计算，估算了钢绞线的各种预应力损失，并进行预应力阶段和使用阶段主梁截面的强度和变形验算、锚固区局部承压验算和挠度的计算。计算横隔道板和行车道板并进行配筋计算。

其次对下部结构设计，下部结构采用以钻孔灌注桩为基础的墩柱，对盖梁以及桩基础进行了计算和验算，并对盖梁进行了配筋设计。

本设计全部设计图纸采用计算机辅助设计CAD绘制，计算机编档、排版，打印出图及论文。

关键词：预应力混凝土；简支；钻孔灌注桩

目 录

摘 要 I

Abstract I

前 言 I

第1章 设计资料及构造布置 1

1.1 设计资料 1

1.1.1 桥梁跨径及桥宽 1

1.1.2 设计荷载 1

1.1.3 材料及工艺 1

1.1.4 设计依据 1

1.1.5 基本计算数据 1

1.2 横截面布置 2

1.2.1 主梁间距与主梁片数 2

1.2.2 主梁跨中截面主要尺寸拟定 3

1.3 横截面沿跨长的变化 5

1.4 横隔梁的设置 5

第2章 主梁作用效应计算 7

2.1 永久作用效应计算 7

2.1.1 永久作用集度 7

2.1.2 永久作用效应 8

2.2 可变作用效应计算 9

2.2.1 冲击系数和车道折减系数 9

2.2.2 计算主梁的荷载横向分布系数 10

2.2.3 车道荷载的取值 12

2.2.4 计算可变作用效应 13

2.3 主梁作用效应组合 15

第3章 预应力钢束的估算及其布置 17

3.1 跨中截面钢束的估算和确定 17

3.1.1 按正常使用极限状态的应力要求估算钢束数 17

3.1.2 按承载能力极限状态估算钢束数 17

3.2 预应力钢束布置 18

3.2.1 跨中截面及锚固端截面的钢束位置 18

3.2.2 钢束起弯角和线形的确定： 20

3.2.3 钢束计算： 20

第4章 计算主梁截面几何特性 23

4.1 截面面积及惯矩计算 23

4.1.1 净截面几何特性计算 23

4.1.2 换算截面几何特性计算： 25

4.2 截面净距计算 26

4.3 截面几何特性汇总 28

第5章 钢束预应力损失计算 29

5.1 预应力钢束与管道壁之间引起的预应力损失 29

5.2 由锚具变形、钢束回缩引起的预应力损失 30

5.3 混凝土弹性压缩引起的预应力损失 31

5.4 由钢束应力松弛引起的预应力损失 34

5.5 混凝土收缩和徐变引起的预应力损失 34

5.5.1 徐变系数终极值 和收缩应变终极值 的计算 35

5.6 预加力计算及钢束预应力损失汇总 37

第6章 主梁截面承载力与应力验算 39

6.1 持久状态承载能力极限状态承载力验算 39

6.1.1 正截面承载力验算 39

6.1.2 斜截面承载力验算 41

6.2 持久状态正常使用极限状态抗裂验算 45

6.2.1 正截面抗裂验算 45

6.2.2 斜截面抗裂验算 46

6.3 持久状态构件的应力验算 50

6.3.1 正截面混凝土压应力验算 50

6.3.2 预应力筋拉应力验算 51

6.3.3 截面混凝土主压应力验算 52

6.4 短暂状态构件的应力验算 56

6.4.1预加应力阶段的应力验算 56

6.4.2 吊装应力验算 57

第7章 主梁端部的局部承压验算 59

7.1 局部承压区的截面尺寸验算 59

7.2 局部抗压承载力验算 60

第8章 主梁变形验算 63

8.1 计算由预加力引起的跨中反拱度 63

8.2 计算由荷载引起的跨中挠度 66

8.3 结构刚度验算 66

8.4 预拱度的设置 66

第9章  横隔梁计算 67

9.1 确定作用在跨中横隔梁上的可变作用 67

9.2 跨中横隔梁的作用效应影响线 67

9.2.1 绘制弯矩影响线 68

9.2.2 绘制剪力影响线 69

9.3 截面作用效应计算 70

9.4 截面配筋计算 71

第10章 行车道板计算 73

10.1 悬臂板荷载效应计算 73

10.1.1 永久作用 73

10.1.2 可变作用 74

10.1.3 承载能力极限状态作用基本组合 74

10.2 连续板荷载效应计算 74

10.2.1 永久作用 75

10.2.2 可变作用 76

10.2.3 作用效应组合 79

10.3 截面设计、配筋与承载力验算 79

第11章 盖梁设计 81

11.1 荷载计算 81

11.1.1 上部结构永久荷载 81

11.1.2 盖梁自重及作用效应计算 81

11.1.3可变荷载计算 82

11.1.4双柱反力Gi计算，所引用的各梁反力 87

11.2内力计算 88

11.2.1恒载加活载作用下的各截面的内力 88

11.2.2盖梁内力汇总 89

11.3截面配筋设计与承载力校核 90

11.3.1正截面抗弯承载力验算 90

11.3.2斜截面抗剪承载力验算 91

第12章  桥墩墩柱设计 93

12.1荷载计算 93

12.1.1汽车荷载的计算 93

12.1.2双柱反力横向分布计算 93

12.1.3荷载组合 94

12.2截面配筋计算与应力验算 94

12.2.1作用在墩柱顶的外力 94

12.2.2作用于墩柱顶的外力 94

第13章  钻孔桩计算 97

13.1 荷载计算 97

13.2 桩长计算 99

13.3 桩的内力计算(m法) 100

13.3.1 桩的计算长度b 100

13.3.2 桩的变形系数 100

13.3.3 地面以下深度z处桩身截面上的弯矩 与水平压应力 的计算 100

13.4  桩身截面配筋与承载力验算 102

13.5 墩顶-纵向水平位移验算 103

13.5.1 桩在地面处的水平位移和转角 计算 103

13.5.2 墩顶纵向水平位移验算 104

结 论 107

致 谢 109

参考文献 111
