J368-广州市某大型超市中央空调系统设计 下载积分：150　资料编号： J368

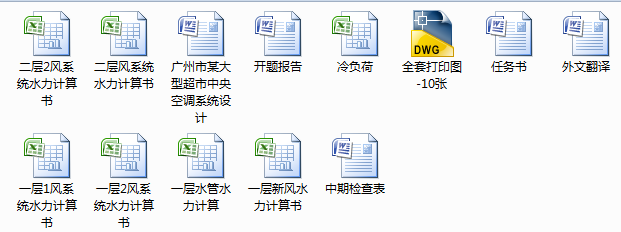

作品包括:

Word版说明书1份,共77页，约12000字

CAD版本图纸，共10张

摘要

这次设计的内容包括大楼的中央空调系统设计及通风设计。以实现夏季供冷和冬季供热。整座大楼的一层农贸市场、二层三层商场均采用风机盘管加独立新风系统，可以保持室内空气舒适新鲜。机房将布置于屋顶。

关键词   中央空调     全空气系统     风机盘管加独立新风系统

                          目       录

第一章 设计任务 7

1.1设计目的 7

1.2主要设计内容 7

1.3技术文件 7

1.4设计参数 8

1.4.1工程概况 8

1.4.2室外设计参数 8

1.4.3室内设计参数 9

1.4.4围护结构参数 9

1.4.5设计原则 9

第二章 负荷计算 10

2.1冷负荷计算 10

2.1.1围护结构逐时传热形成冷负荷计算 10

2.1.2室内热源散热引起的冷负荷 14

2.1.3新风冷负荷 18

2.2热负荷计算 20

2.2.1围护结构的耗热量 20

2.2.2门窗缝隙渗入冷空气的耗热量 23

2.2.3新风热负荷 28

2.2.4热负荷计算小结 28

2.3湿负荷计算 29

2.3.1人体散湿量 29

第三章 空调方式 29

3.1空调系统的分类 30

3.1.1风机盘管加新风方式的确定 30

超市采用全空气系统、风机盘管加新风系统。 30

3.2空气处理过程设计 30

3.2.1夏季送风状态点和送风量 30

3.2.2风机盘管加新风系统 32

第四章 空调风系统设计 37

4.1风道设计 37

4.1.1风管分类 37

4.1.2风管布置 37

4.1.3风管规格确定 37

4.2风口及气流组织设计 53

4.2.1送风口方式和适用范围 54

4.2.2送风口 54

4.2.3散流器设计 55

第五章 空调水系统设计 57

5.1空调水系统的选取 58

5.2水系统管径确定 58

5.2.1冷却水供、回水管 58

5.2.2冷凝水管 65

5.3水管水力计算 67

5.3.1沿程阻力计算 67

5.3.2局部阻力计算 67

5.4冷冻水泵 68

第六章 冷热源方案 71

6.1冷热源方案比较 71

6.2冷热源设备设计 71

6.2.1设备容量的确定 71

6.3机组布置 72

第七章 管道保温与系统消声、减震设计 72

7.4系统消声及减震设计 73

结  论 75

参考文献 76

致  谢 77
