J384-无锡某综合建筑空调系统设计 下载积分：150　资料编号： J384

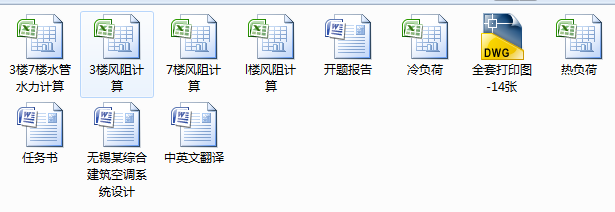

作品包括:

Word版说明书1份,共127页，约25000字

CAD版本图纸，共14张

摘要

本工程设计对象为无锡某综合楼，此综合楼主要有商场和宾馆。楼层分布为地上7层，每层高3m，总的建筑面积为5169.37㎡。工程位于无锡市，东经119°90′，北纬31°76′。本工程空调设计的内容包括本大厦的中央空调系统的设计及通风设计。本中央空调系统设计能够实现夏季供冷和冬季供热，并能满足人体的舒适性要求。整座大楼的一层商场采用全空气系统；三到七层宾馆，风系统设计为风机盘管加新风系统，可以保持室内空气舒适新鲜。

关键词   综合楼   全空气系统  风机盘管加新风系统

前言 7

第一章 设计任务 8

1.1设计目的 8

1.2设计内容 8

1.3技术文件 8

1.4设计参数 8

1.4.1工程概况 8

1.4.2室外设计参数 9

1.4.3室内设计参数 9

1.4.4围护结构参数 10

第二章 负荷计算 10

2.1冷负荷计算 10

2.1.1冷负荷的组成 10

2.1.2冷负荷计算方法 10

2.1.3围护结构逐时传热形成冷负荷计算 10

2.1.4室内热源散热引起的冷负荷 12

2.1.3新风冷负荷 13

2.2热负荷计算 18

2.2.1围护结构的耗热量 18

2.2.2门窗缝隙渗入冷空气的耗热量 18

2.2.3新风热负荷 18

2.3湿负荷计算 21

2.3.1人体散湿量 21

第三章 空调方式 23

3.1空调系统的分类 23

3.1.1全空气系统方案的确定 23

3.1.2风机盘管加新风方式的确定 24

3.2空气处理过程设计 25

3.2.1 全空气系统设计计算 25

3.2.2风机盘管加新风系统 27

第四章 空调风系统设计 34

4.1风道设计 34

4.1.1风道分类 34

4.1.2风管布置 34

4.1.3风管规格确定 35

4.2风口及气流组织设计 36

4.2.1送风口方式和适用范围 36

4.2.2送风口 36

4.2.3散流器设计 37

4.3风管阻力计算 37

第五章 空调水系统设计 41

5.1空调水系统的选取 41

5.2水系统管径确定 43

5.2.1冷却水供、回水管 43

5.2.2冷凝水管 43

5.3水管水力计算 44

5.4冷冻水泵 50

5.4.1水泵设计要点 50

5.4.2二次泵水系统中泵的选择 50

5.5附件 53

5.6膨胀水箱 53

第六章 冷热源方案 54

第七章 管道保温与系统消声、减震设计 54

7.1风管的保温 54

7.1.1空调系统保温保冷原则 54

7.1.2保温材料的选用 55

7.1.3保温材料厚度 55

7.2系统消声设计 55

7.3系统的减震设计 56

第八章 防火防排烟 56

结论 57

参考文献 58

致谢 59

附录 60
