K620-唐山市中学第一教学楼设计-4层3000平米 下载积分：200　资料编号： K620

作品包括:

Word版说明书1份,共72页，约12000字

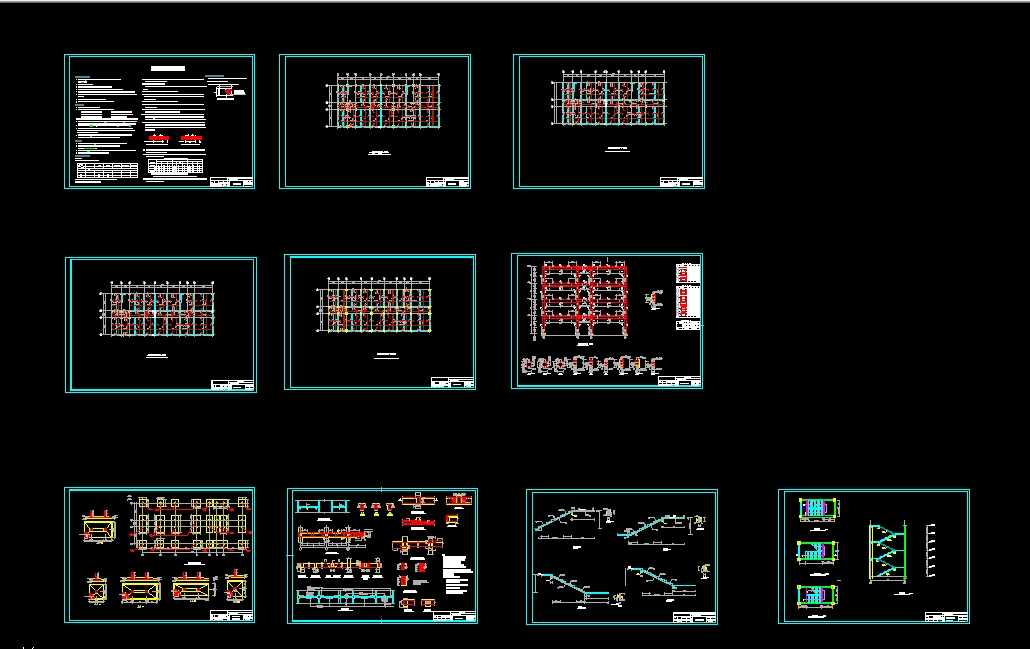

CAD版本图纸，共21张

摘    要

本设计主要进行了结构方案中横向框架2、3、7、8轴框架的抗震设计。在确定框架布局之后，先进行了层间荷载代表值的计算,接着利用顶点位移法求出自振周期，进而按底部剪力法计算水平地震荷载作用下大小，进而求出在水平荷载作用下的结构内力（弯矩、剪力、轴力）。接着计算竖向荷载（恒载及活荷载）作用下的结构内力，找出最不利的一组或几组内力组合。 选取最安全的结果计算配筋并绘图。此外还进行了结构方案中的室内楼梯的设计。完成了平台板，梯段板，平台梁等构件的内力和配筋计算及施工图绘制。

关键词： 框架 结构设计 抗震设计

目         录

第1章  工程概况 1

1.1 初估截面尺寸 1

1.2 框架计算简图 2

1.2.1 计算简图说明 2

1.2.2 框架梁柱的线刚度计算 2

第2章  荷载计算 3

2.1 恒载标准值计算 3

2.1.1 上人屋面框架梁线荷载标准值 3

2.1.2 楼面框架梁线荷载标准值 4

2.1.3屋面框架节点集中荷载标准值 4

2.1.4楼面框架节点集中荷载标准值 5

2.2 活荷载标准值计算 6

2.3 风荷载计算 6

2.4地震作用计算 7

2.4.1 用“D值法”计算柱的侧向刚度 8

2.4.2用顶点位移法求结构基本周期T1 9

2.4.3 地震作用下的水平位移的弹性验算 10

2.5 屋面雪荷载（分布同屋面活荷载） 11

第3章  内力计算 11

3.1 恒载作用下的内力计算采用分层法 11

3.1.1跨中弯矩计算 15

3.1.2弯矩调幅 16

3.1.3剪力计算 17

3.2.楼面活载作用下的内力计算 23

3.3 地震力作用下的内力计算 35

3.4 风荷载作用下的内力计算 41

3.5雪荷载作用下的内力计算 46

第4章  内力组合 48

第5章  截面设计 49

第6章  框架节点核心区抗震验算 49

第7章  框架柱下基础设计 50

7.1 基础初步确定 50

7.2基础受冲切承载力验算 51

7.3 基础底板配筋 51

第8章  板式楼梯设计 53

8.1设计资料 53

8.2楼梯板设计 53

8.2.1梯段板数据 53

8.2.2荷载计算 54

8.2.3截面设计 54

8.3平台板设计 54

8.3.1荷载计算 54

8.3.2截面设计 55

8.4平台梁设计 55

8.4.1荷载计算 55

8.4.2截面设计及配筋设置 56

参考文献 58

致    谢 60
