K628-南方某城市办公楼设计-4层3900平米 下载积分：200　资料编号： K628

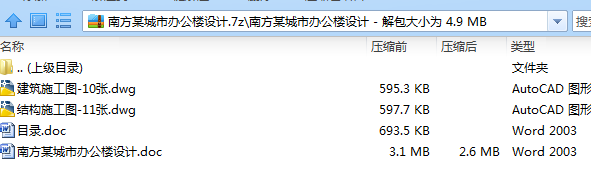

作品包括:

Word版说明书1份,共86页，约21000字

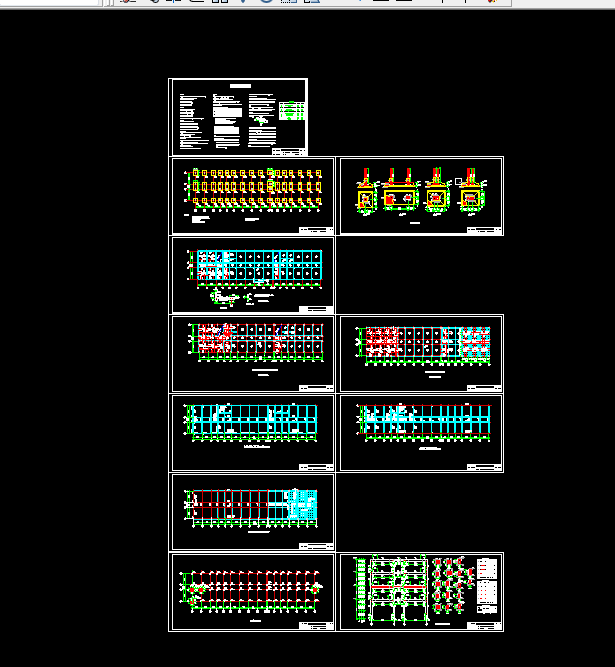

CAD版本图纸，共21张

摘要：本课题为南方某城市办公大楼的设计，总建筑面积3990㎡左右，建筑层数四层，一层层高4.55m，二至四层层高均为3.6m，长65.70m，宽15.2m，高15.6m。该楼由三大功能区组成：会议室、市级领导办公室及其他配套设施，建筑设计交通流畅，各类房间满足使用要求，体形、立面美观。采用钢筋混凝土框架结构体系，基础为柱下独立基础。该办公楼建筑耐久等级为Ⅱ级，防火等级为Ⅰ级，抗震设防烈度七度（设计基本地震加速度为0.10g），设计地震分组为第一组，建筑场地类别为二类场地土，地基持力层为粉质粘土土层，持力层地基承载力特征值 ，基础埋深定为1.50m，无软弱下卧层，不考虑地下水影响。基本风压：0.35kN/㎡，基本雪压：0.50kN/㎡，最大降雨量60mm/h。

在认真贯彻“适用、安全、经济、美观”的原则下，研究收集各种办公楼设计方案。设计时根据办公楼设计规范和其它相关标准，以及设计要求和提供的地质资料，按照先建筑后结构，先整体布局后局部结点设计步骤设计。首先，根据设计出的建筑方案及所选用的建筑材料及做法，确定结构计算简图，进行荷载和内力计算，绘制了相应的内力图；其次，进行结构内力组合，确定结构控制截面的弯矩、剪力和轴力设计值。最后，根据已经计算出的结构控制截面的内力值，对梁、板、柱、基础等进行配筋计算，并绘制了相应的结构施工图。同时，采用PKPM软件进行验算，以保证计算结果的可靠性，并达到同手算结果对比分析的目的。

关键词:  框架结构 荷载计算 内力计算 配筋

目  录

中文摘要、关键词…………………………………………………………………1

英文摘要、关键词…………………………………………………………………2

引言 …………………………………………………………………………………3

第1章 建筑设计总说明…………………………………………………………4

1.1工程概况……………………………………………………………………4

1.2设计资料……………………………………………………………………4

1.3 总平面设计…………………………………………………………………4

1.4 主要房间设计………………………………………………………………4

1.5 辅助房间设计………………………………………………………………4

1.6 交通联系空间的平面设计…………………………………………………5

1.7 剖面设计……………………………………………………………………5

1.8 立面设计……………………………………………………………………6

1.9 构造设计……………………………………………………………………6

第2章结构设计计算书…………………………………………………………9

2.1 结构布置方案选择及结构选型………………………………………9

2.1.1 主要构件选型及材料…………………………………………………9

2.1.2 梁﹑柱截面尺寸估算…………………………………………………9

2.1.3 现浇板厚度…………………………………………………………10

2.1.4 基础顶面高度确定…………………………………………………10

2.1.5 确定结构计算方法…………………………………………………10

2.2 荷载计算………………………………………………………………10

2.2.1 屋面横梁线何在标准值……………………………………………10

2.2.2  楼面横梁竖向线荷载标准值…………………………………………11

2.2.3  屋面框架节点集中荷载标准值………………………………………12

2.2.4  楼面框架集中荷载标准值……………………………………………13

2.2.5  风荷载…………………………………………………………………14

2.2.6  地震作用………………………………………………………………15

2.3  荷载作用下框架的内力…………………………………………………22

2.3.1  荷载作用下的内力计算………………………………………………22

2.3.2  活荷载作用下框架的内力计算………………………………………31

2.3.3  风荷载作用下位移、内力计算………………………………………37

2.3.4  地震作用下的横向框架的内力计算…………………………………42

2.4  框架各种内力组合………………………………………………………53

2.4.1  弯矩调幅………………………………………………………………40

2.4.2  荷载组合………………………………………………………………54

2.5  框架配筋计算……………………………………………………………63

2.5.1  框架梁配筋……………………………………………………………63

2.5.2  框架柱配筋……………………………………………………………66

2.6  楼梯结构设计计算………………………………………………………70

2.6.1  楼梯板计算……………………………………………………………71

2.6.2  休息平台板计算………………………………………………………71

2.6.3  梯段梁计算……………………………………………………………72

2.7  现浇楼面板设计计算……………………………………………………73

2.7.1  跨中最大弯矩…………………………………………………………73

2.7.2  支座中点最大弯矩……………………………………………………74

2.7.3  A区格计算…………………………………………………………74

2.7.4  G区格计算…………………………………………………………75

2.8   基础设计计算…………………………………………………………77

2.8.1  设计资料………………………………………………………………77

2.8.2  荷载计算………………………………………………………………86

2.8.3 确定基础底面积………………………………………………………78

2.8.4 基础结构计算…………………………………………………………80

结论 ………………………………………………………………………………84

致谢 ………………………………………………………………………………85参考文献 ………………………………………………………………………86
