K717-鞍山市新世纪小学某教学楼的建筑结构设计-4层5744平米 下载积分：200　资料编号： K717

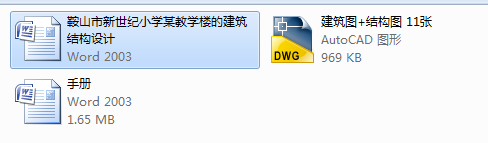

作品包括:

Word版说明书1份,共138页，约38000字

CAD版本图纸，共11张

摘要

本设计是鞍山市新世纪小学综合楼教学楼建筑结构设计。本设计采用钢筋混凝土框架结构。柱网布置为4.5m×6.6m,层高为3.3m.总高为13.30m，总长为80.65m,总宽度为16.20m。设有18个普通班、2个180 的合班教室和两个100 语音室、微机室等辅助教学房间及行政办公房间。采用一字型内廊式平面设计。初定梁、柱截面尺寸，楼板的厚度。并验算是否满足刚度要求，进行重力荷载计算，水平地震作用下的框架的内力分析，水平风荷载作用下框架的内力分析，竖向荷载作用下横向框架结构的内力分析，竖向荷载作用下横向框架结构的内力计算，横向框架内力组合，选择最不利的组合对梁、板、柱、基础进行配筋计算, 设计中遵循强柱弱梁，强剪弱弯的设计理念,并对楼梯、雨篷进行配筋计算等等。

关键词：柱网布置；框架结构；内力组合；配筋计算

1　绪论 1

1.1　混凝土的组成与分类 1

1.3　混凝土的历史及发展 2

2　建筑设计 3

2.1　建筑设计总说明 3

2.2　设计原始数据 3

2.3　建筑方案设计 4

2.4　平面设计 4

2.5　立面设计 4

2.6　剖面设计 4

2.7　建筑做法 4

2.8　一些主要建筑的做法 5

3　结构设计 6

3.1　结构设计说明 6

3.1.2　自然条件 6

3.2　结构设计与计算 [4] 8

3.2.1　框架结构布置 8

3.2.2　估算板梁、柱的截面尺寸. 9

3.2.3　板的厚度h的确定 9

3.2.4　梁的截面尺寸 9

3.2.5　柱的截面尺寸确定 [5] 10

3.3　基本假定与计算简图 10

3.3.1　基本假定 10

3.4　重力荷载计算 11

3.4.1　屋面及楼面的恒荷载标准值（面荷载） 11

3.4.2　屋面及楼面活荷载标准值（面荷载） 12

3.4.3　各层柱荷载汇总 13

3.4.4　各层梁自重标准值汇总。 13

3.4.5　各层门窗自重汇总 15

3.4.6　各层墙体自重汇总 15

3.4.7　各层恒荷载标准值汇总 18

3.5　水平地震作用下框架的内力分析 [7] 18

3.5.1　重力荷载代表值 19

3.5.2　横向框架梁、柱的线刚度 20

3.5.3　横向框架柱侧移刚度D值 22

3.5.4　横向水平地震作用计算 25

3.5.5　横向水平地震作用下的侧移计算 27

3.5.6　横向水平地震作用下的框架内力计算 28

3.6　水平风荷载作用下框架的内力分析 36

3.6.1　水平风荷载标准值 36

3.6.3　水平风荷载作用下柱剪力及弯矩计算 37

3.7　竖向荷载作用下横向框架结构的内力计算 38

3.7.1　计算单元的选取 38

3.7.2　荷载计算 39

3.7.3　竖向恒荷载计算 40

3.7.4　梁端、柱端弯矩的计算 47

3.7.5　竖向荷载作用下梁端剪力、柱轴力的计算 59

3.7横向框架内力组合 66

3.8.1　结构抗震等级 66

3.8.2　横向框架梁内力组合 66

3.8.3　横向框架柱内力组合 85

3.9　梁柱设计 88

3.9.1　框架横梁 88

3.10　楼板设计 111

3.10.1　设计资料 111

3.10.5　截面设计 114

3.11　楼梯设计 [10] 115

3.11.1　设计资料 115

3.11.2　梯段的计算 116

3.11.3　斜板设计 116

3.11.4　平台板的设计 118

3.11.5　平台梁设计 119

3.12.3　雨篷梁的计算 121

3.13　基础设计 [11] 125

3.13.2　边柱柱下独立基础.. 125

3.13.2　中柱柱下独立基础. 132

4　施工组织设计 137

4.1  工程概况 137

4.1.1. 背景： 137

4.2.2  主要工程及施工方法 139

4.3.2  质量安全工程 143

4.4  确保工期的技术组织措施 145

4.4.1  准备工作保证 145

4.4.5  经济手段保证 146

4.4.6  施工工期的保证计划 146

4.4.7  组织保证 147

4.4.8  现场文明施工 147

4.4.9  降低施工成本 147

4.4.10  成品保护措施 148

4.4.11  确保文明施工的管理 148

4.5  环境保护措施 150

4.5.1  环境保护认证措施 150
