L050机械设计课程设计-V带-单级直齿圆柱齿轮减速器F=4，V=3，D=600 下载积分：50　资料编号： L050

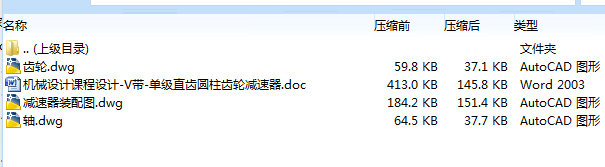

作品包括:

设计word版本说明书一份，11页，3200字左右

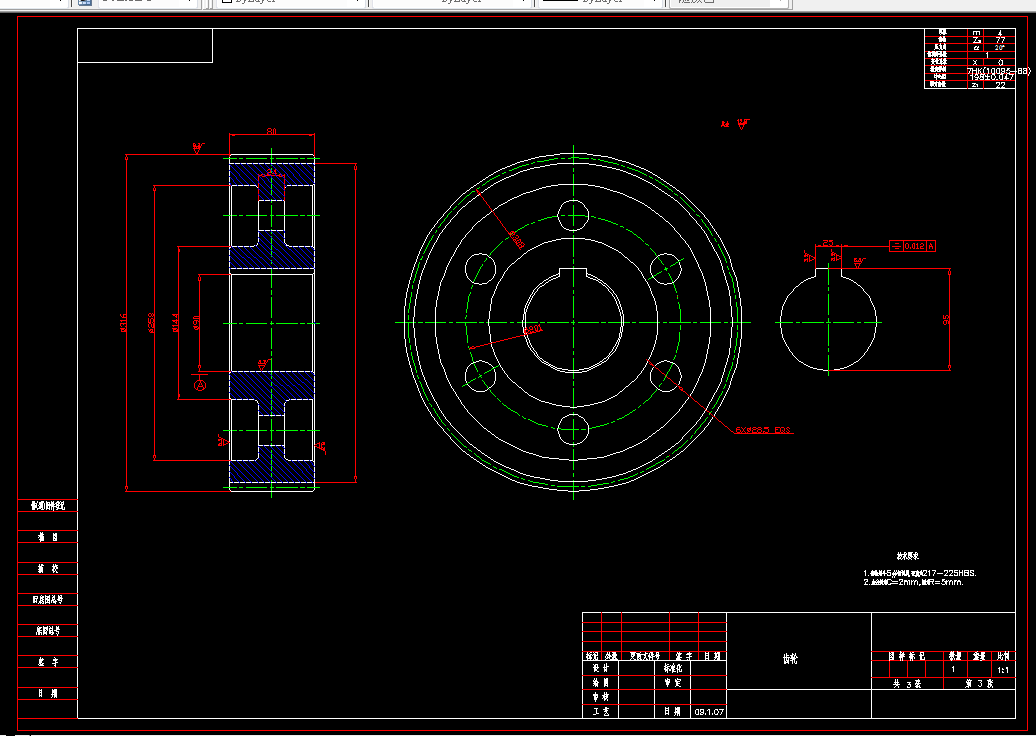

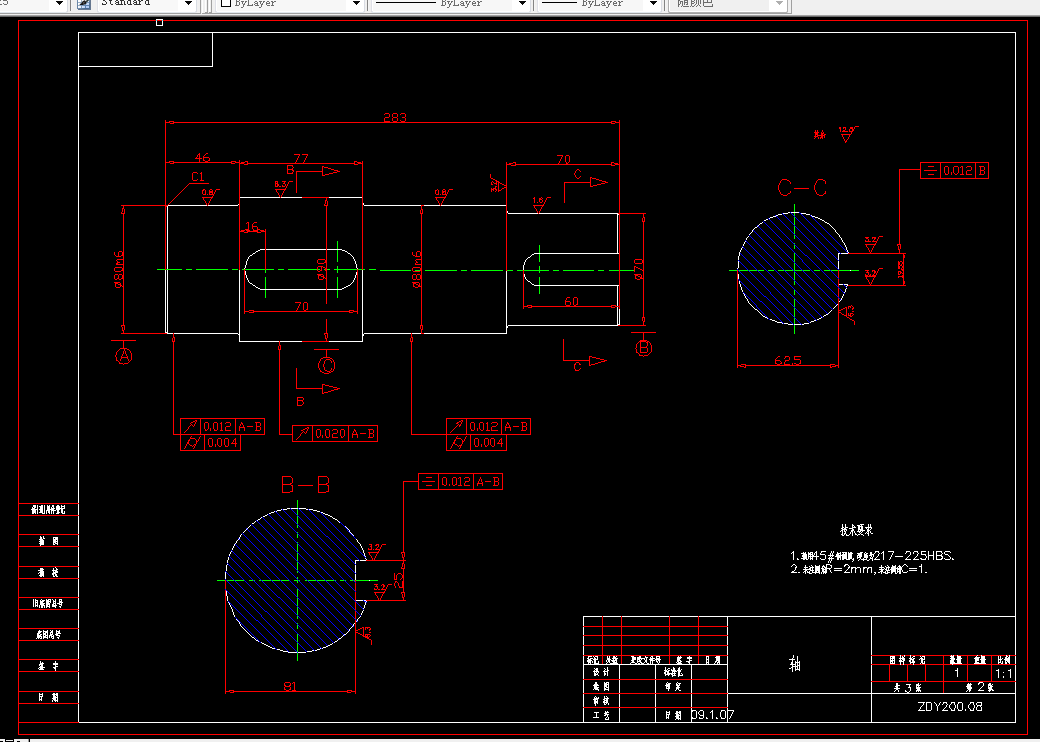

CAD版本图纸，共3张

机械设计课程设计计算说明书

设计题目：V带——单级直齿圆柱齿轮减速器

设计要求：如下图，用于胶带运输的单级圆柱齿轮减速器，传送带允许的速度误差为 。双班制工作，有粉尘，批量生产。运输带曳引力F=4KN，运输带速度V=3m/s，卷筒直径D=600mm，使用年限为10年。

设计过程及说明

一、确定传动方案

由题目要求可知，需设计单级圆柱齿轮减速器和一级带传动

工作条件：双班制工作，有分吃，批量生产，使用年限为10年。

原始数据：运输带曳引力F=4KN；带速V=3.0m/s；滚筒直径D=500mm；使用年限10年。

二、电动机选择

1、电动机类型的选择： Y系列三相异步电动机

2、电动机功率选择：

（1）传动装置的总功率：

η=η带×η2轴承×η齿轮×η联轴器×η滚筒

=0.96×0.992×0.98×0.99×0.95

=0.8672

（2）输出功率：

P输出=

( 3 )电机所需的工作功率：

P工作= P输出/η=

3、确定电动机转速：

滚筒工作转速：
