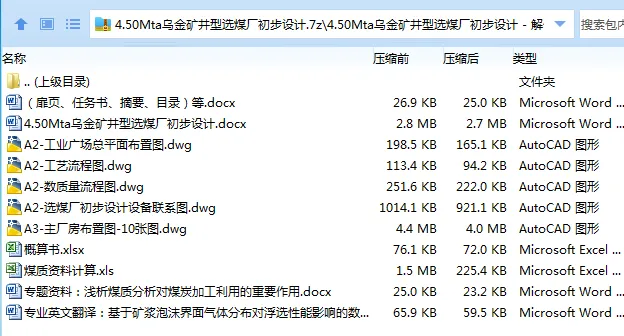

作品包括：

Word版说明书1份，共187页，约83000字

CAD版本图纸，共14张

摘要

本设计为4.50Mt/a乌金（矿井型）炼焦煤选煤厂的初步设计，入洗原煤为本矿井A层和B层煤层原煤，入洗比例为24％：76％，两矿原煤均为1/3焦煤。设计要求精煤产品满足灰分Ad=7.51-8.00%，水分Mt<12.00%。

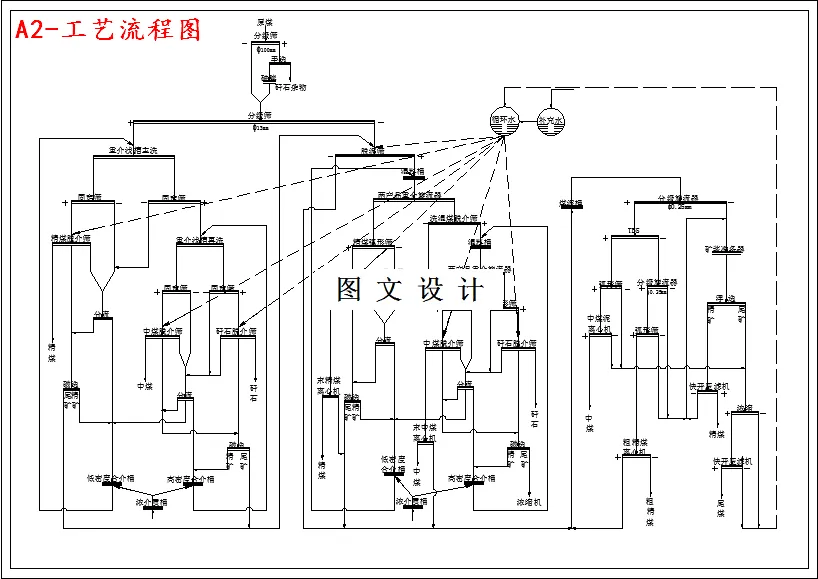

本设计先对煤质资料进行分析、校正、计算，确定原煤是否分组、分级入选，并分析原煤的可选性。在此基础上，通过对几个可能的选煤工艺流程进行产品预测和技术经济比较，最终采用了块煤重介浅槽主再洗—末煤两产品重介旋流器—TBS粗煤泥分选—浮选联合工艺流程。

该厂原煤由皮带运至主厂房进行分级筛分，分级筛的筛孔为13mm，+13mm原煤进入浅槽重介分选机，13-0.5mm原煤进入两段有压两产品重介旋流器分选，0.5-0.25mm粗煤泥进入TBS分选机，-0.25mm煤泥采用直接浮选。

该设计选煤厂的主要产品指标如下：

精煤：产率=64.23% ，灰分=7.58%  ，水分=9.07%

中煤：产率=14.69% ，灰分=27.50% ，水分=9.34%

矸石：产率=16.96% ，灰分=85.81% ，水分=12.21%

煤泥：产率=4.12%  ，灰分=48.29% ，水分=22.00%

除工艺流程外，本设计还对选煤厂的建筑结构、供电和电气、机修车间、铁路运输、劳动定员、生产成本及建厂初步投资概算做了系统的设计。

工厂工作制度为每年生产330天，每天工作16小时，两班生产，一班检修。全厂在籍人数196人，工程总投资24000.50万元，吨煤投资53.33元,静态投资回收期为0.54年。

全厂各车间各生产环节采用了先进的自动化检测装置，控制实行全厂集中控制与就近操作相结合的方法。

为防止环境污染，该厂煤泥水系统实现洗水闭路循环，不外排生产废水。在粉尘和噪音污染严重的场所采取一定的除尘降噪措施。

关键词: 选煤厂；设计；全重介

目  录

第一部分 设计说明书

概述 7

第一节 选煤工艺 7

第二节 供水、供电 7

一、水源： 7

二、电源： 7

第三节 主要技术经济指标 7

第一章  厂区概况及原料煤基地 9

第一节 矿区及选煤厂概况 9

一、 厂区位置及交通概况 9

二、 厂区地理概况 9

第二节 原料煤基地 9

第二章  厂型、厂址及工作制度 10

第一节 选煤厂类型 10

第二节 选煤厂厂址 10

第三节 选煤厂工作制度 10

第四节 选煤厂生产能力 10

第五节 选煤厂服务年限 10

第三章  选煤工艺 11

第一节 煤质资料分析及可选性研究 11

一、煤质资料的审查及分析 11

二、煤质资料的校正 12

三、煤质资料的分析 13

四、两矿原煤可选性研究及分组讨论 25

五、两层煤质资料综合及分级讨论 31

第二节 产品结构 40

第三节 选煤工艺的初定和技术经济比较 40

一、初步选定的方案分析 40

二、方案的产品预测 42

三、方案的技术经济比较 69

第四节 选定流程的介绍及流程计算 73

一、辅助工艺的确定 73

二、设计工艺流程的整体描述 76

第五节 流程计算 78

一、数质量流程计算 78

二、介质流程计算 78

三、工艺流程计算结果汇总 92

第六节 设备选型及计算 98

一、选型与计算的原则和规定 98

二、主要设备选型与计算 98

第七节 选煤工艺布置 111

一、工艺布置原则 111

二、总平面布置 111

三、主厂房 111

四、产品仓 113

五、尾煤系统 113

第八节 生产技术检查 114

一、检查的内容与项目 114

二、技术检查取样设置 116

三、检查室 116

第四章 给水排水 117

第一节 给水水源 117

第二节 用水量和水压 117

一、用水量 117

二、水压 117

三、消防 117

第三节 给水系统 117

第四节 排水系统 118

一、生产排水系统 118

二、清扫排水系统 118

三、生活排水系统 118

第五章 采暖、通风及供热 119

第一节 采暖 119

一、概述 119

二、采暖温度 119

三、采暖方式 119

第二节 通风除尘 120

第三节 供热管网 120

第四节 锅炉房 120

第六章 电气 121

第一节 选煤厂供配电 121

一、供电系统 121

二、 配电系统 122

第二节 照明、防雷及接地 122

第三节 工艺设备的集中控制 122

第四节 自动化 123

第五节 调度 123

第七章 生产辅助设施 124

第一节 机电修理车间 124

第二节 介质制备车间 125

第三节 压缩空气供应 125

第八章 建筑物和构筑物 126

第一节 建筑设计 126

第二节 结构设计 126

第九章 铁路运输 128

第一节 技术条件 128

第二节 技术条件 128

第十章 工业场地总平面 129

第一节 原始资料 129

第二节 总平面布置 129

一、场地功能区分 129

二、生产设施布置 129

三、辅助设施布置 130

四、行政、生活福利设施的布置 130

五、运输 130

六、场地利用系数及绿化 131

第十一章 环境保护 132

第一节 设计依据和标准 132

第二节 主要污染源及其防治措施 132

一、主要污染源及污染物 132

二、主要防治措施 132

第三节 厂区绿化 133

第十二章 劳动安全 134

第一节 预防自然灾害措施 134

第二节 防火防爆措施 134

第三节 防机械伤害和人身安全措施 134

第四节 防触电伤害措施 134

第十三章 技术经济 135

第一节 劳动定员 135

第二节 选煤成本 137

一、产品销售收入 137

二、分离前成本 137

三、财务分析 139

第二部分 设计概算书

概 算 书 141

1 概算编制说明 143

一、工程概况及投资范围 143

二、编制依据及取费标准 143

1．编制依据 143

2．概算指标 143

3、价格 144

4、取费标准 144

5、基本预备费 144

6．概算总投资 145

2 概算结果汇总 146

第三部分 专题论文

浅析煤质分析对煤炭加工利用的重要作用 161

一.元素分析 161

二.工业分析 162

1．水分 162

2．灰分 162

3．挥发分和固定碳 163

三、矿物组分分析 163

四、煤岩分析 164

第四部分 专业英文翻译

英文译文原文 165

中文译文 175

图纸列表 185

参考书目 186

致  谢 188
