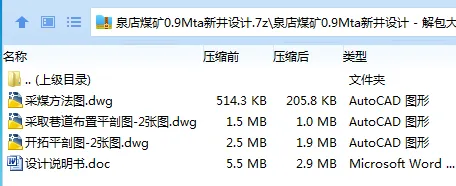

作品包括：

Word版说明书1份，共133页，约69000字

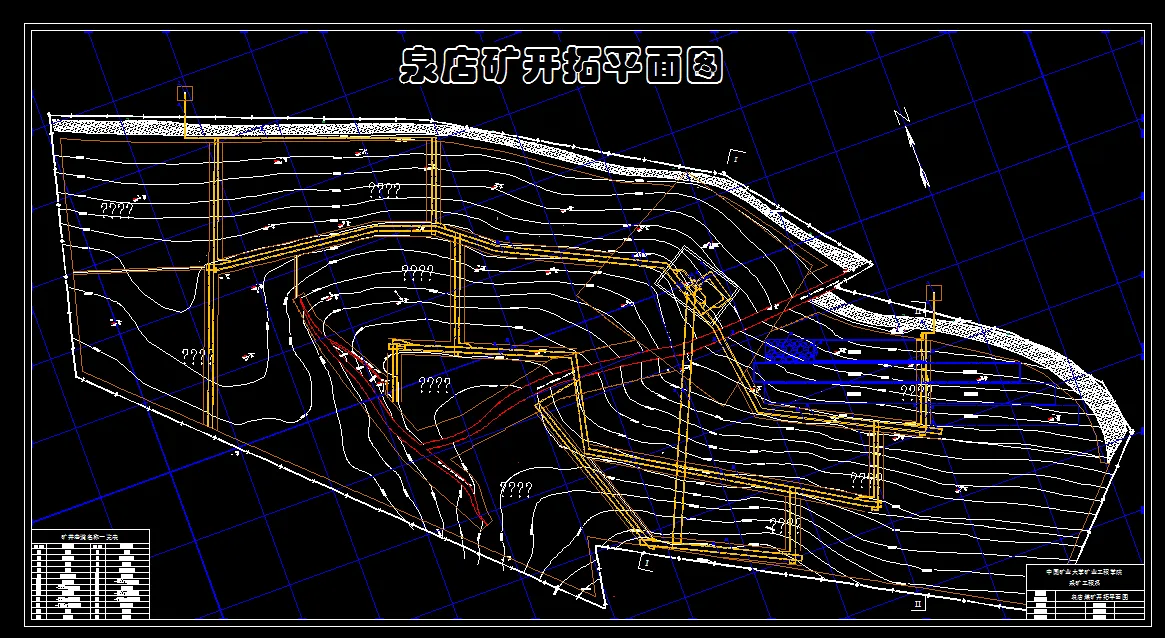

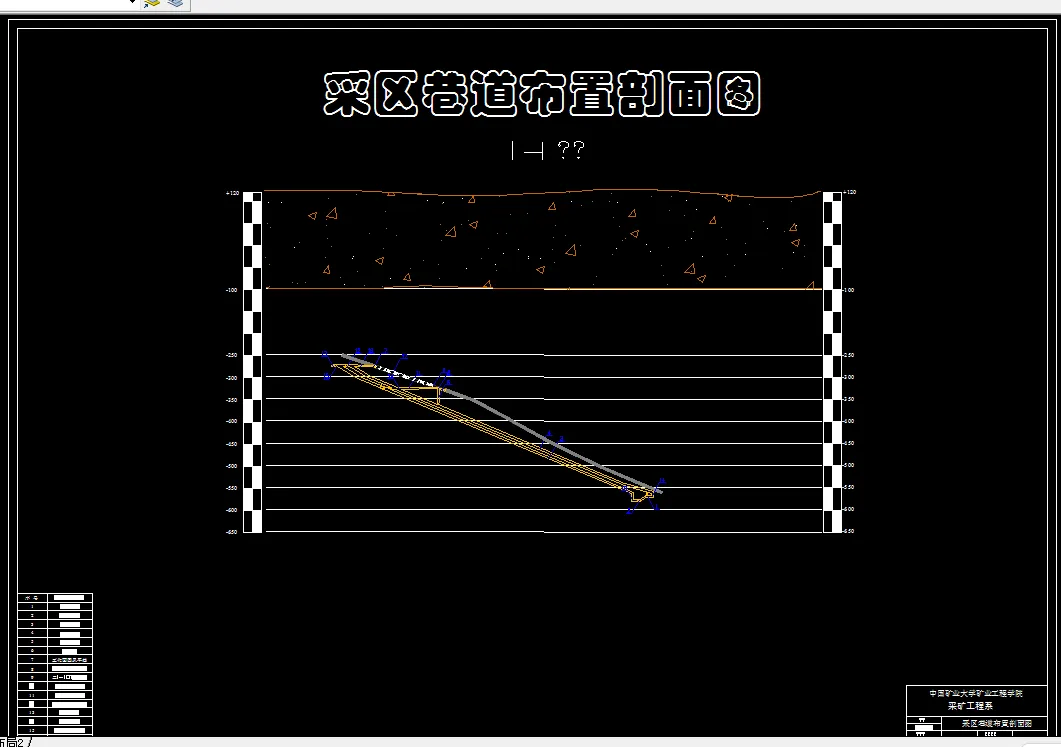

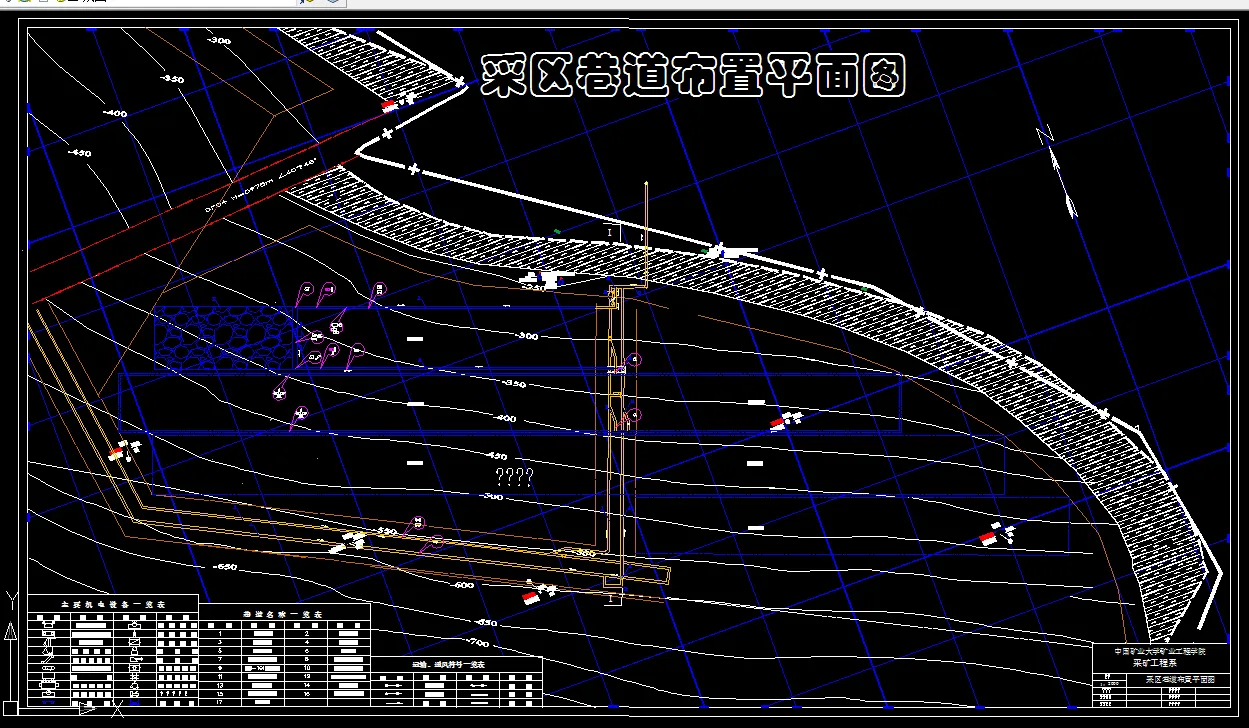

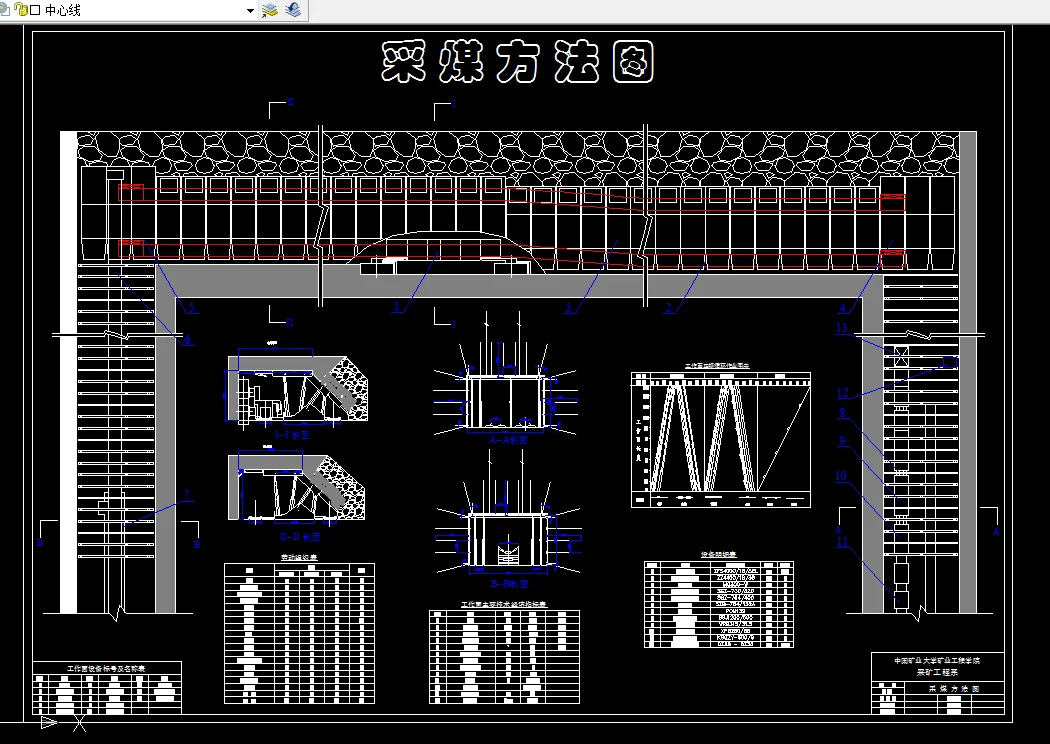

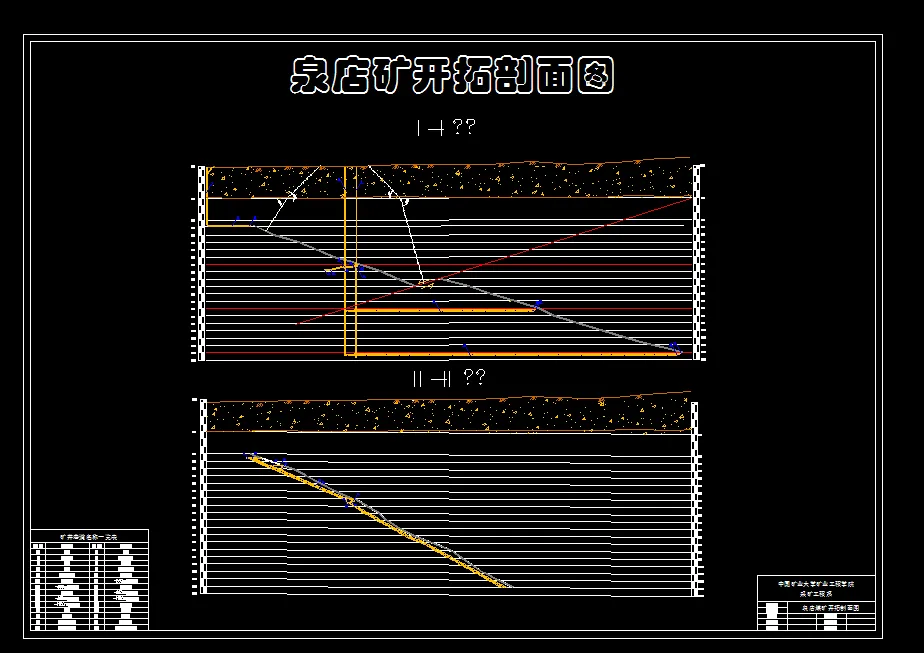

CAD版本图纸，共5张

摘要

本设计包括三个部分：一般部分、专题部分和翻译部分。

一般部分为泉店煤矿0.9Mt/a新井设计。一般部分共包括10章：1.矿区概述及井田地质特征；2.井田境界和储量；3.矿井工作制度及设计生产能力、服务年限；4.井田开拓；5.准备方式-带区巷道布置；6.采煤方法；7.井下运输；8.矿井提升；9.矿井通风与安全技术；10.矿井基本技术经济指标。

泉店煤矿位于许昌市和禹州市之间，西距禹州市21km，东距许昌市16km，交通甚为便利。井田走向长约7km，倾向长约3km，面积约16.6 km2。井田内主采煤层为一层，为二1煤。煤层倾角平均为25°，平均厚度5.88 m。井田地质条件中等。

矿井工业储量为137.28Mt，可采储量为77.34万t。矿井设计生产能力为0.9Mt/a。矿井服务年限61.38a。矿井正常涌水量为1634.39 m3/h，最大涌水量为1931.27 m3/h。矿井相对瓦斯涌出量为1.02 m3/t，属低瓦斯矿井。矿井煤尘有爆炸危险性，煤层无自然发火危险性。

矿井采用立井三水平暗立井延深开拓。一矿一面，采煤方法为走向长壁综合机械化放顶煤开采。全矿采用胶带运输机运煤，助运输采用架线式电机车牵引1t固定箱式矿车运输矸石和材料等。矿井通风方式为两翼对角式。

矿井年工作日为330 d，日净提升时间16h，工作制度为“三八制”。

专题部分题目是对综采放顶煤工作面回采率的论述。论述了我国综放开采回采率现状，研究了综放开采顶煤损失构成和形成机理，系统地分析了综放回采工作面的煤炭损失，并在此基础上，从采煤工艺、设备等方面提出了提高综放回采工作面回收率的有效技术途径及管理方法，以及回采率的计算。翻译部分是一篇关于软岩巷道支护强度与围岩变形关系的论文，英文题目为“The optimal support intensity for coal mine roadway tunnels in soft rocks”。

关键词：立井三水平； 暗立井延深； 采区； 放顶煤开采； 两翼对角式通风

目  录

一般部分

1 矿区概述及井田地质特征 1

1.1矿区概述 1

1.1.1地理与地形 1

1.1.2矿区开发概况 1

1.1.3气候与水文 2

1.2井田地质特征 2

1.2.1井田地形与地层 2

1.3煤层特征 9

1.3.1煤层埋藏条件 9

1.3.2围岩性质 10

1.3.3煤的特征 10

2 井田境界和储量 13

2.1井田境界 13

2.2井田储量 13

2.2.1矿井地质资源量 14

2.2.2矿井工业资源/储量 14

2.2.3矿井设计储量 15

2.2.4矿井设计可采储量 16

3 矿井工作制度、设计生产能力及服务年限 18

3.1矿井工作制度 18

3.2矿井设计生产能力及服务年限 18

3.3矿井井型校核 18

4 井田开拓 19

4.1井田开拓的基本问题 19

4.1.1确定井筒形式、数目、位置 19

4.1.2 矿井开拓方案比较 22

4.2矿井基本巷道 27

4.2.2井底车场及硐室 31

4.2.3大巷 33

5准备方式——采区巷道布置 37

5.1煤层地质特征 37

5.1.1采区布置参数 37

5.1.2采区煤层特征 37

5.1.3煤层顶底板岩石构造情况 37

5.1.4水文地质 37

5.2 采区巷道布置及生产系统 37

5.2.1采区巷道布置 37

5.2.2采区煤柱 38

5.2.3采区生产系统 38

5.2.4采区内巷道掘进方法 39

5.2.5采区生产能力及采出率 39

5.3采区车场选型设计 40

5.3.1采区下部车场 40

5.3.2采区上部车场 41

5.3.3采区中部车场 41

6  采煤方法 42

6.1 采煤工艺方式 42

6.1.1 采煤方法的选择 42

6.1.2 工作面的推进方向和推进度 43

6.1.3 综采工作面的设备选型及配套 43

6.1.4回采工作面破煤、装煤方式 44

6.1.5回采工作面支护方式 48

6.1.6端头支护及超前支护方式 52

6.1.7各工艺过程注意事项 53

6.1.7回采工作面正规循环作业 53

6.2回采巷道布置 58

6.2.1布置方式 58

6.2.2回采巷道参数 58

7 井下运输 61

7.1概述 61

7.1.1井下运输的原始条件和数据 61

7.1.3运输距离和货载量 61

7.1.2井下运输系统 61

7.2采区运输设备选择 61

7.2.1设备选型原则： 61

7.2.2采区运输设备选型及能力验算 62

7.3大巷运输方式和设备选择 62

7.3.1辅助运输大巷设备选择 62

7.3.2运输设备能力验算 64

8 矿井提升 65

8.1矿井提升概述 65

8.2主副井提升 65

8.2.1主井提升设备选型 65

8.2.2副井提升 68

9 矿井通风及安全 70

9.1矿井通风系统选择 70

9.1.1矿井概况 70

9.1.2矿井通风系统的基本要求 70

9.1.3矿井通风方式的确定 70

9.1.4主要通风机工作方式选择 71

9.1.5采区通风系统的要求 72

9.1.6工作面通风方式的选择 72

9.1.7回采工作面进回风巷道的布置 73

9.1.8通风容易时期与困难时期 73

9.2采区及全矿所需风量 73

9.2.1采煤工作面及矿井实际需要风量 73

9.2.2掘进工作面需风量 75

9.2.3硐室需风量 76

9.2.4矿井总风量计算 76

9.2.5风量分配 76

9.3矿井通风总阻力计算 78

9.3.1矿井通风总阻力计算原则 78

9.3.2确定矿井通风容易和困难时期 78

9.3.3矿井最大阻力路线 78

9.3.4矿井通风阻力计算 80

9.3.5矿井通风总阻力 82

9.3.6两个时期的矿井总风阻和总等积孔 82

9.5选择矿井通风设备 83

9.6安全灾害的预防措施 86

9.6.1瓦斯管理措施 86

9.6.2预防井下火灾的措施 86

9.6.3防水措施 87

10 设计矿井基本技术经济指标 88

参考文献 89

专题部分

对综采放顶煤工作面回采率的论述 90

一、引言 90

二、放顶煤工作面回采率的计算 90

三、综放开采工作面煤炭损失分析及其特点 91

四、提高综放回采工作面回采率的途径与措施 95

五、结束语 102
