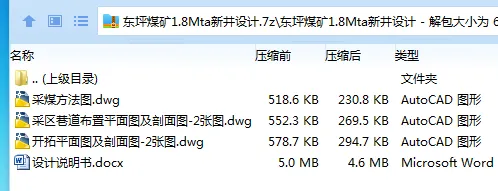

作品包括：

Word版说明书1份，共157页，约74000字

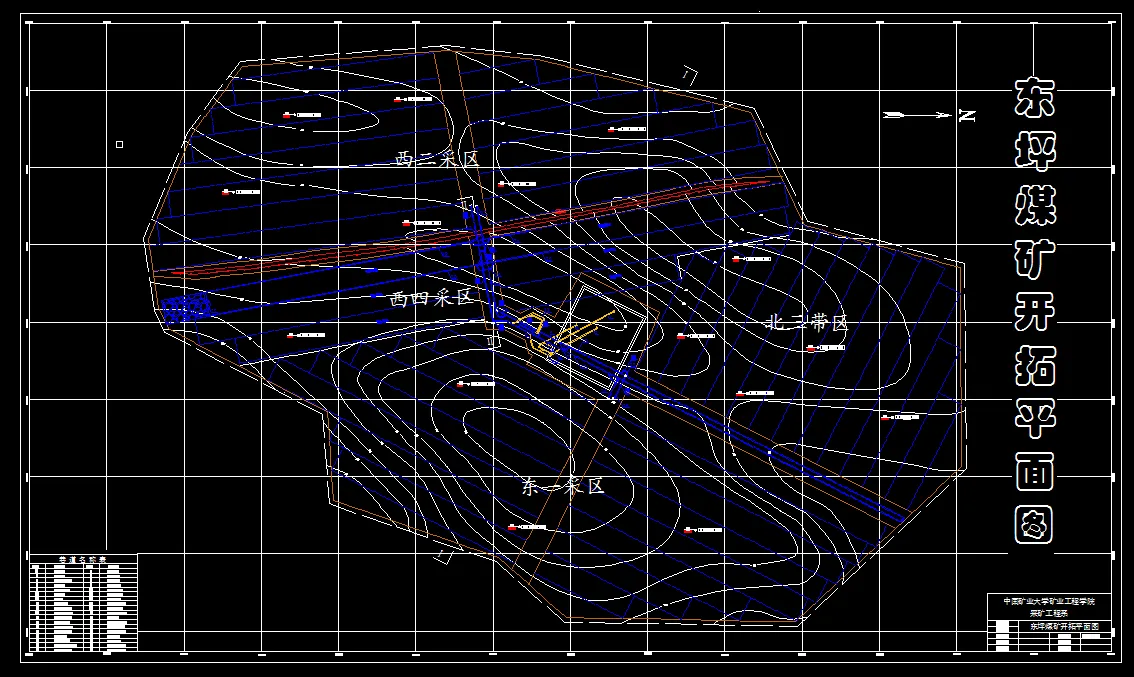

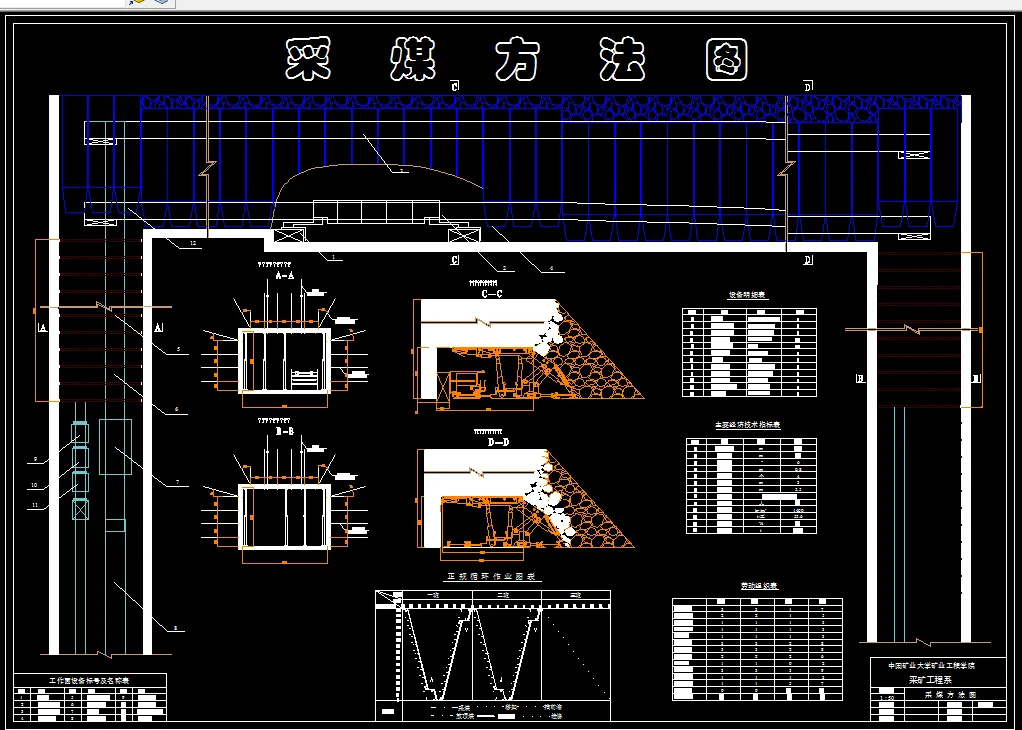

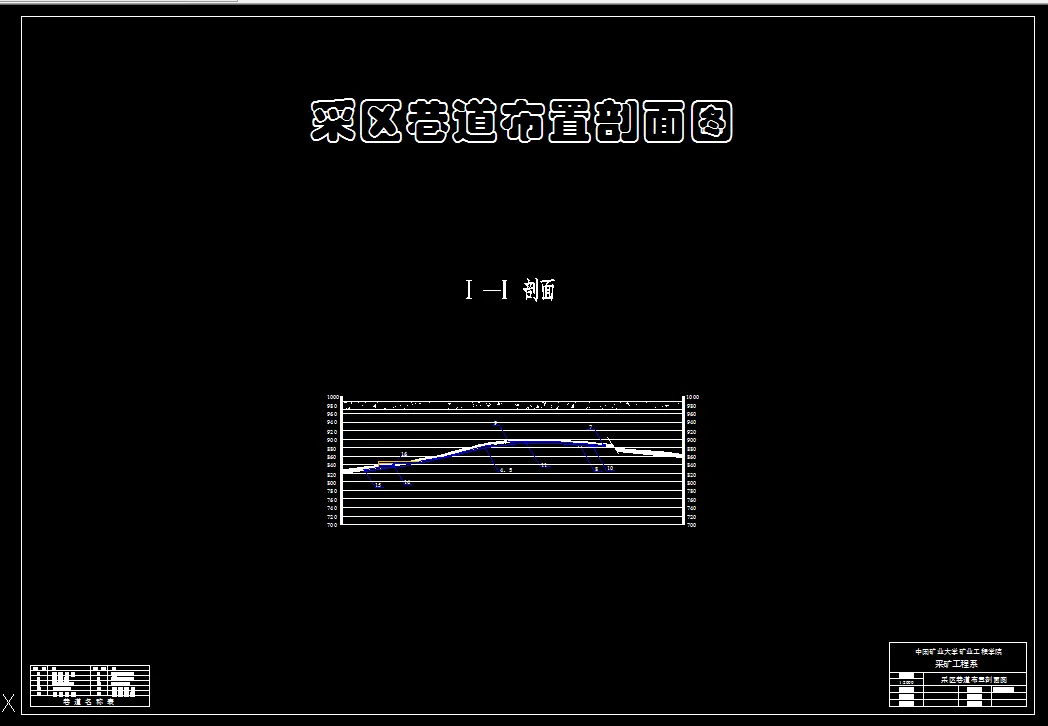

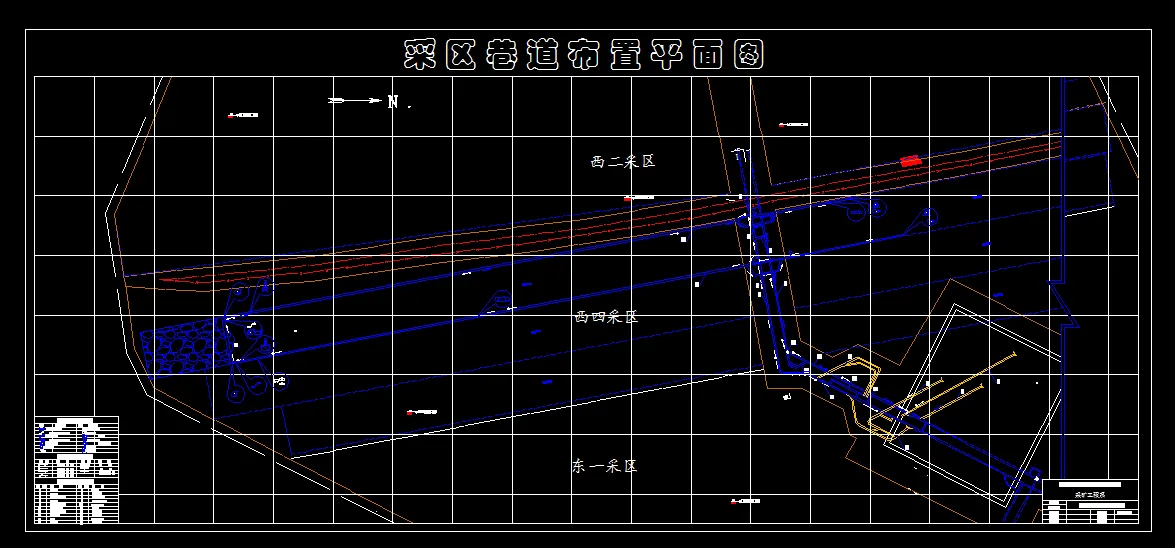

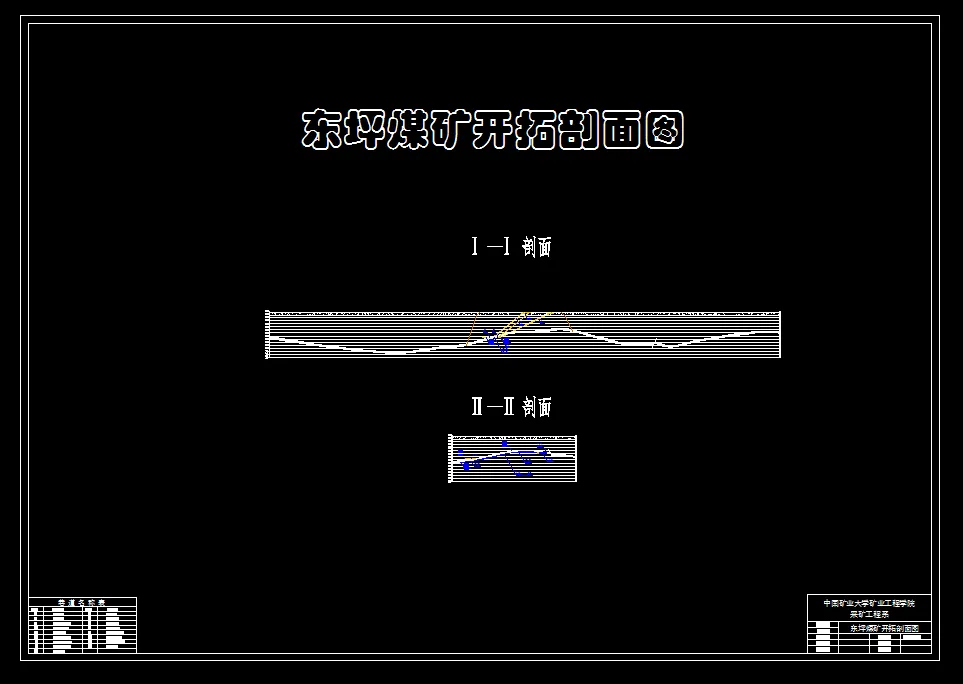

CAD版本图纸，共5张

摘  要

本设计包括三个部分：一般部分、专题部分和翻译部分。

一般部分为东坪煤矿1.8Mt/a新井设计。东坪煤矿位于山西省阳泉市盂县境内，交通便利。井田走向（东西）长约5.20km，倾向（南北）长约3.42km，总面积为14km2。主采煤层为15#煤，煤层倾角为0~23 ，平均总厚度为8.5m。井田地质条件较为简单。

井田工业储量为16758万t，可采储量为13345万t。矿井设计生产能力为1.8Mt/a。矿井服务年限为57.0a，涌水量不大，矿井正常涌水量为3.75m3/h，最大涌水量为5.63m3/h。矿井瓦斯相对涌出量为1.30 m3/t，绝对涌出量为1.85m3/min，为低瓦斯矿井。

井田开拓方式为斜井单水平上下山开拓。采用胶带输送机运煤，采用矿车进行辅助运输。矿井通风方式为中央并列式通风。矿井年工作日为330d，工作制度为“三八”制。

一般部分共包括10章：1、矿区概述与地质特征；2、井田境界和储量；3、矿井工作制度、设计生产能力及服务年限；4、井田开拓；5、准备方式——采区巷道布置；6、采煤方法； 7、井下运输；8、矿井提升；9、矿井通风与安全；10、设计矿井基本技术经济指标。

专题部分题目是综放工作面沿空掘巷支护技术综述，主要是研究了综放工作面沿空掘巷的多种支护方式，对综放工作面沿空掘巷支护技术做了全面的陈述。

翻译部分主要内容是关于矿山稳定性在综放系统的应用，英文题目为： Mine Stability with Application of Sublevel Caving Schemes。

关键词：斜井；单水平；采区；中央并列式通风

目录

一般部分

1 矿区概述及井田地质特征 2

1.1矿区概述 2

1.1.1井田地理位置及范围 2

1.1.2矿区气候与气象 2

1.1.3地形与河流 3

1.1.4地震 3

1.2井田地质特征 3

1.2.1地层 3

1.2.2含煤地层 4

1.2.3构造 6

1.2.4水文地质特征 6

1.3煤层特征 7

1.3.1埋藏条件 7

1.3.2可采煤层及其围岩特征 7

1.3.3煤的特性 9

2 井田境界与储量 11

2.1井田境界 11

2.1.1井田境界划分的原则 11

2.1.2井田尺寸 11

2.2矿井工业储量 11

2.2.1地质资源储量 11

2.2.2工业资源/储量 13

2. 3矿井可采储量 13

2. 3.1安全煤柱留设原则 13

2. 3.2矿井永久保护煤柱损失量 14

3 矿井工作制度、设计生产能力及服务年限 16

3.1矿井工作制度 16

3.2矿井设计生产能力及服务年限 16

3.2.1矿井设计生产能力确定依据 16

3.2.2 矿井设计生产能力 16

3.2.3 矿井服务年限 16

3.2.4 井型校核 17

4 井田开拓 18

4.1井田开拓的基本问题 18

4.1.1确定井筒形式、数目、位置及坐标 18

4.1.2阶段划分和开采水平设置 19

4.1.3工业广场位置、形状及面积确定 20

4.1.4主要开拓巷道 20

4.1.5开拓方案比较 21

4.2矿井基本巷道 27

4.2.1井筒 27

4.2.2井底车场 30

4.2.3大巷 32

5 准备方式—采区准备方式 35

5.1煤层地质特征 35

5.1.1采区位置 35

5.1.2 采区煤层特征 35

5.1.3 煤层顶底板岩石构造情况 35

5.1.4 水文地质 35

5.1.5 地质构造 35

5.2 采区巷道布置及生产系统 35

5.2.1 采区准备方式的确定 35

5.2.2 采区巷道布置设计 36

5.2.3 采区生产系统 37

5.2.4 采区内巷道掘进方法 37

5.2.5 采区生产能力及采出率 38

5.3.1 采区上部车场 39

5.3.2采区下部车场 39

6 采煤方法 44

6.1采煤工艺方式 44

6.1.1 采区煤层特征及地质条件 44

6.1.2 确定采煤工艺方式 44

6.1.3 回采工作面参数 45

6.1.4工作面设备选型 46

6.1.5 采煤工作面破煤、装煤方式 50

6.1.6采煤工作面支护方式 51

6.1.7端头支护及超前支护方式 54

6.1.8各工艺过程注意事项 55

6.1.9回采工作面正规循环作业 57

6.2回采巷道布置 60

6.2.1回采巷道布置方式 60

6.2.2回采巷道支护参数 60

6.3工作面控制措施 62

6.3.1工作面防滑措施 62

6.3.2工作面防窜矸措施 63

7 井下运输 64

7.1 概述 64

7.1.1矿井设计生产能力及工作制度 64

7.1.2煤层及煤质 64

7.1.3运输距离和辅助运输设计 64

7.1.4矿井运输系统 64

7.2采区运输设备选择 67

7.2.1设备选型原则 67

7.2.2采区运输设备选型及能力验算 67

7.3大巷运输设备选择 70

7.3.1主运输大巷设备选择 70

7.3.2辅助运输大巷设备选择 71

7.3.3运输设备能力验算 73

8 矿井提升 74

8.1矿井提升概述 74

8.2 主副井提升 74

8.2.1主井提升 74

8.2.1 副斜井提升设备选型 75

8.2.3 井上下人员运送 77

9 矿井通风与安全 78

9.1 矿井概况、开拓方式及开采方法 78

9.1.1 矿井地质概况 78

9.1.2 开拓方式 78

9.1.3 开采方法 78

9.1.4变电所、充电硐室、炸药库` 78

9.1.5 工作制、人数 78

9.2 矿井通风系统的确定 78

9.2.1 矿井通风系统的基本要求 78

9.2.2 矿井通风方式的选择 79

9.2.3矿井通风方法的选择 80

9.2.4采区通风系统的要求 80

9.2.5采区通风方式的确定 81

9.2.6工作面通风方式的确定 81

9.3矿井风量计算 83

9.3.1通风容易时期和通风困难时期采煤方案的确定 83

9.3.2各用风地点的用风量和矿井总用风量 84

9.3.3风量分配 88

9.4矿井阻力计算 89

9.4.1计算原则 89

9.4.2矿井最大阻力路线 89

9.4.3计算矿井摩擦阻力和总阻力 90

9.4.4两个时期的矿井总风阻和总等积孔 92

9.5选择矿井通风设备 93

9.5.1选择主要通风机 93

9.5.2电动机选型 97

9.6安全灾害的预防措施 98

9.6.1预防瓦斯和煤尘爆炸的措施 98

9.6.2预防井下火灾的措施 98

9.6.3防水措施 99

10  设计矿井基本技术经济指标 100

专题部分

综放工作面沿空掘巷支护技术综述 103

参考文献 119

翻译部分

英文原文 122

中文译文 135

致谢 145
