G164-压缩机箱体加工工艺及夹具设计 下载积分：50　资料编号： G164

作品包括:

Word版说明书一份，共39页，约14000字

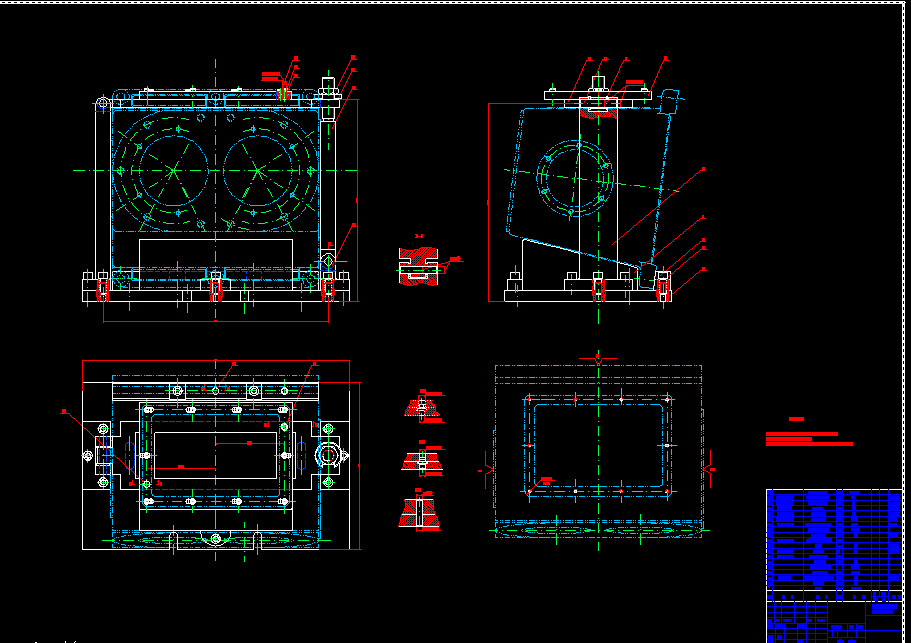

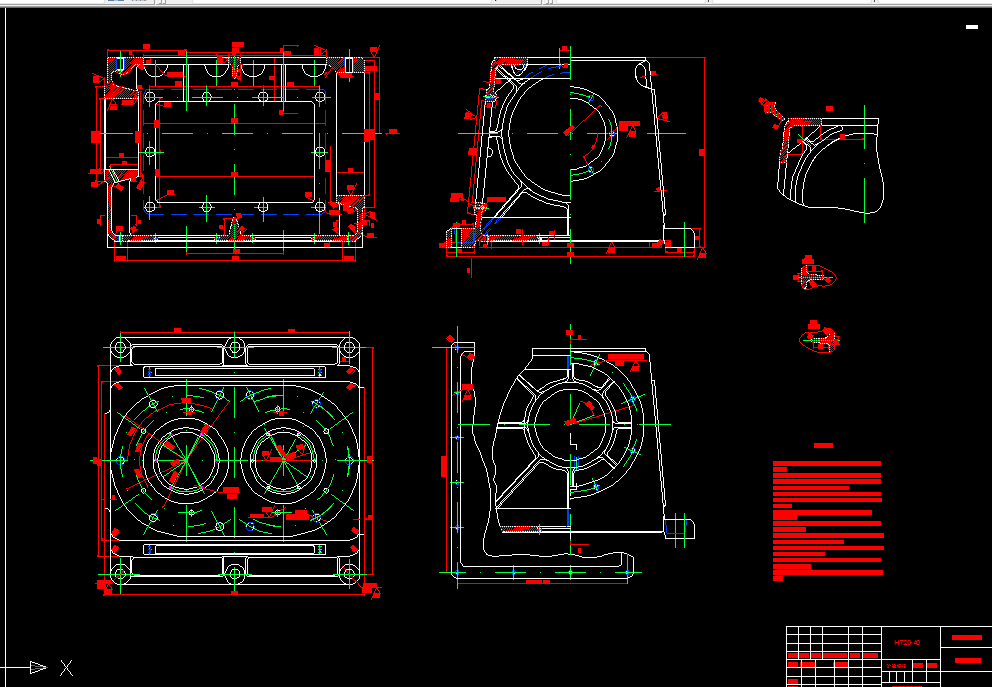

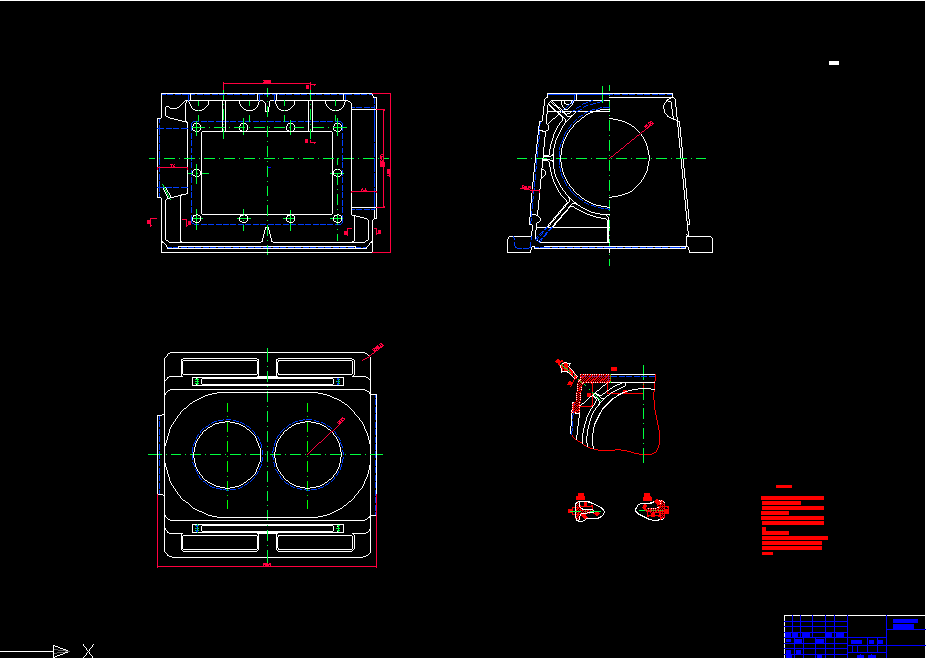

CAD版本图纸，共10张:

摘要

零件的加工工艺编制，在机械加工中占有非常重要的地位，零件工艺编制得合不合理，这直接关系到零件最终能否达到质量要求；夹具的设计也是不可缺少的一部分，它关系到能否提高其加工效率的问题。因此这两者在机械加工行业中是至关重要的环节。

本次设计的是压缩机箱体加工工艺以及夹具的设计，压缩机主要作用是把低压冷媒汽体吸进压缩成高压汽体----冷却循环，使部分动能转化为压力能从而提高汽体的压力。压缩机箱体则是承载这个压力和连接各零部件，因此要求箱体能够承受压力，以及箱体与其他零部件的密封性，在编制加工工艺时，要考虑到各个接触面的各项精度以及形状与位置公差等。

在设计加工箱体斜面上的螺纹孔专用夹具时，由于孔是自由公差，所以为了缩短加工时间，采用两个斜面挡块来使箱体工件定位，再使用两铰链支座，使得装夹工件就方便了，斜面挡块的与水平位置倾斜14°，保证了被加工斜面在水平位置，使用钻模以及钻模套来准确的定孔的加工位置，有钻模套加工孔无需画线定位，直接就可以加工，提高了加工效率。

关键词：工艺、基准、切削用量、定位基准、定位误差。

目   录

中文摘要 Ⅰ

英文摘要 Ⅱ

前言 1

第1章  零件的分析 1

  1.1  零件的作用 1

  1.2  零件的工艺分析 1

第2章  工艺规程的设计 2

2.1  确定毛坯的制造形式 2

2.2  基准的选择 2

2.2.1 粗基准的选择 2

2.2.1 精基准的选择 2

2.3  制定工艺路线 3

2.3.1 机械加工余量、工序尺寸及毛坯的确定 3

2.3.2 确定切削用量及基本工时 5

第3章  专用夹具的设计 16

3.1  问题的指出 16

3.2  夹具的设计 17

3.2.1 定位基准的选择 17

3.2.2切削力及夹紧力的计算 17

3.2.3定位误差的分析 17

3.2.4夹具安装及操作的简要说明 21

第4章  结论 22

参考文献 23

致谢 24
