W063B-操纵杆支架加工工艺及铣36槽夹具设计 下载积分：50　资料编号： W063B

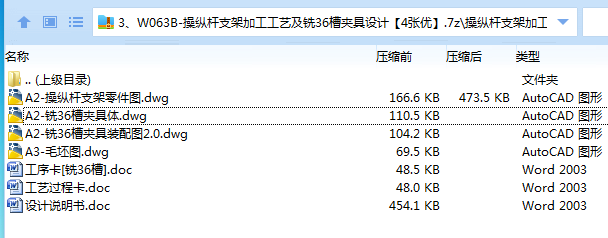

作品包括:

说明书1份，共28页，约6500字左右

工序卡一张

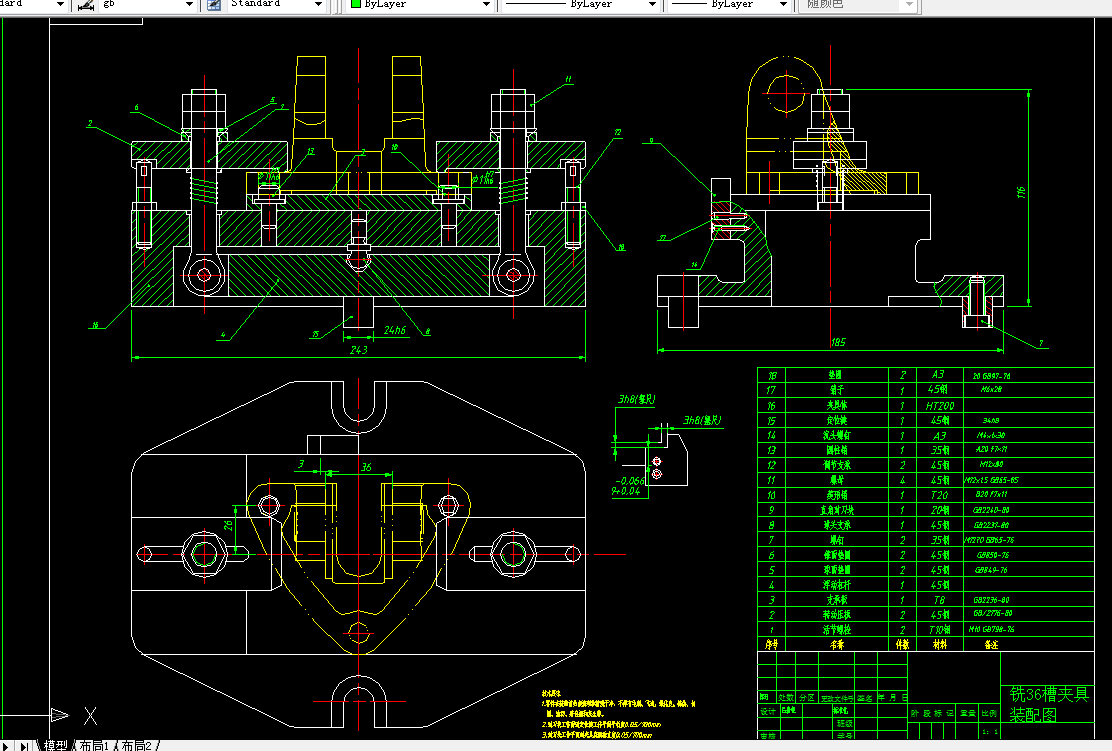

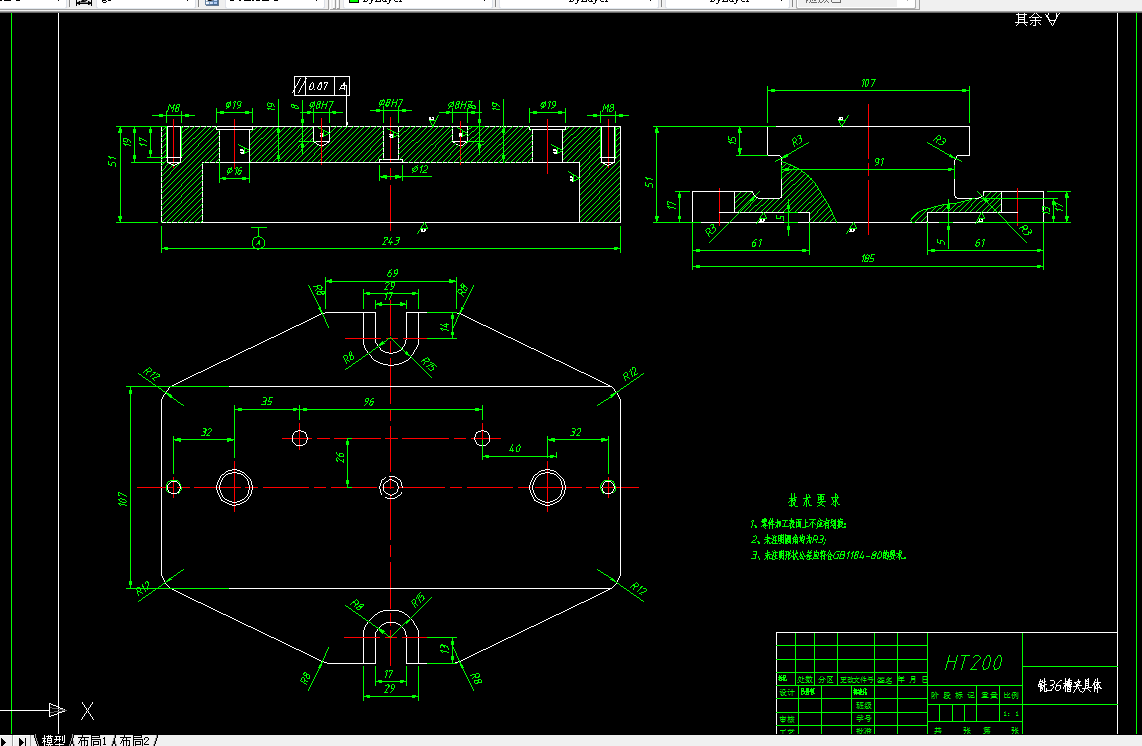

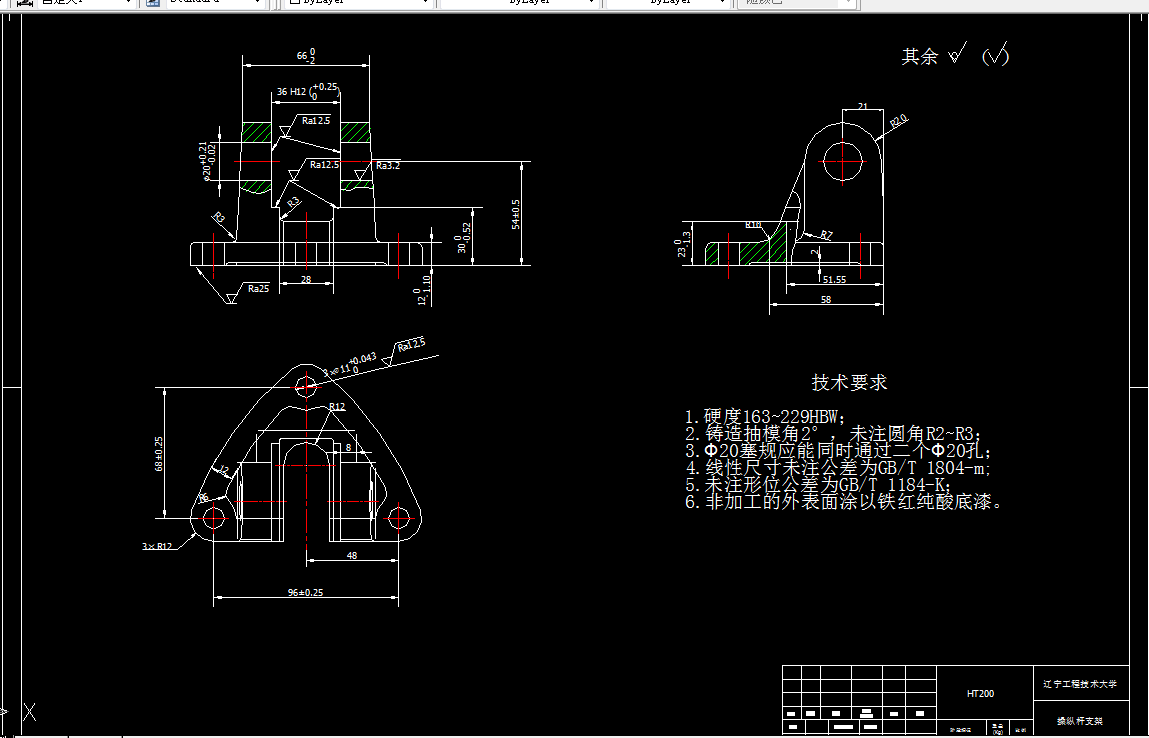

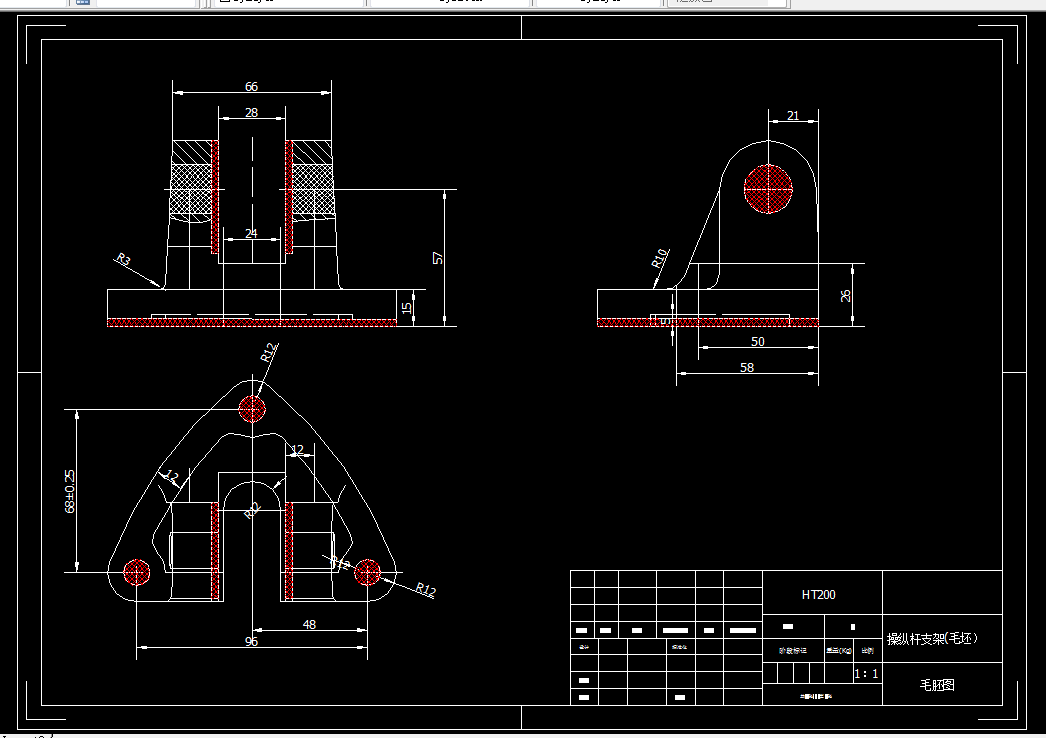

过程卡一张

CAD版本本图纸，共4张

摘　要

本次课程设计的主要内容包括了根据给出的零件画出零件图，毛坯图和机械加工工艺过程综合卡片，根据老师安排的加工尺寸设计夹具并编制夹具所对应工序的机械加工工艺卡片，画出夹具零件图和夹具装配图。最后完成课程设计说明书。

本次课程设计的目的旨在让同学们通过这次课设，将所学理论与生产实践相结合，学会进行工艺设计的程序和方法，培养独立思考和独立工作的能力，增强同学解决问题和分析问题的能力。同学们通过网络搜索，查阅专业书籍，得到所需的参数，从而完成本次课程设计。

目 录

1.零件的分析••••••••••••••••••••1

  1.1零件的作用••••••••••••••••••••••1

  1.2零件的工艺分析••••••••••••••••••••1

2.确定生产类型•••••••••••••••••••2

3.确定毛坯•••••••••••••••••••••2

3.1确定毛坯种类•••••••••••••••••••••2

3.2确定铸件加工余量及形状••••••••••••••••3

3.3绘制铸件零件图••••••••••••••••••••3

4.工艺规程设计•••••••••••••••••••3

4.1选择定位基准•••••••••••••••••••••3

4.2制定工艺路线•••••••••••••••••••••4

4.3切削用量及时间定额的确定•••••••••••••••7

5.铣36槽夹具的设计••••••••••••••••11

5.1定位基准的选择•••••••••••••••••••11

5.2切削力和夹紧力计算•••••••••••••••••12

5.3定位误差分析••••••••••••••••••••14

5.4定向键与对刀装置设计••••••••••••••••16

5.5夹具体的设计••••••••••••••••••••18

5.6夹具设计及操作的简要说明••••••••••••••19
