V577-叉形支架的加工工艺及铣叉口的铣床夹具设计 下载积分:50 资料编号: V577

1.打开支付宝或者微信扫描二维码。
2.填写金额:50
3.添加备注,填写资料编号:
资料编号: V577
4.支付成功后,请发资料编号到邮箱:jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注:如果付款忘记填写资料编号,则发邮件时附带您的交易明细截图即可。
请耐心等待,如超过30分钟还没收到,请联系客服QQ:2363701252
点击分享:

作品描述

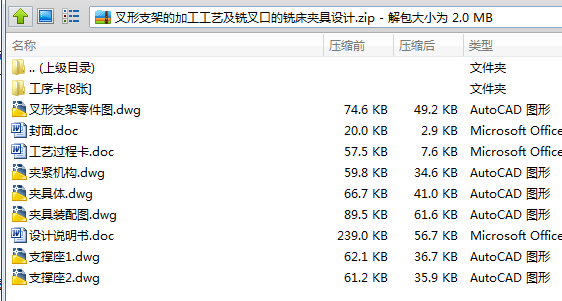

作品包括:

说明书1份,共16页,约4600字左右

工序卡一套

过程卡一张

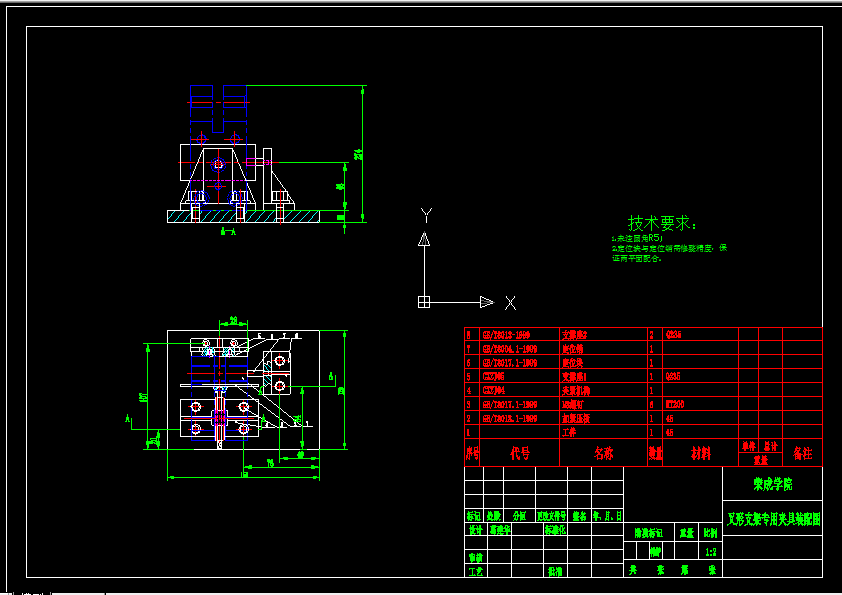

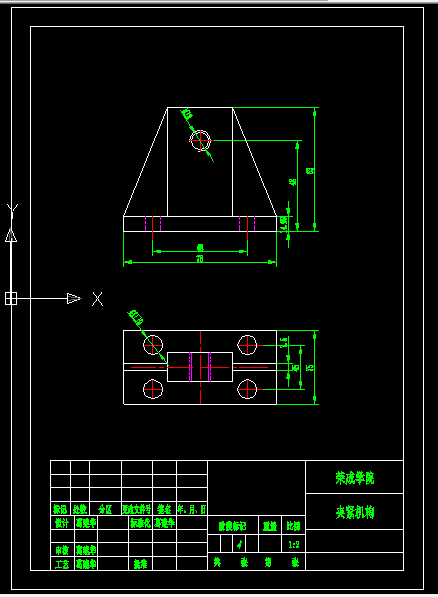

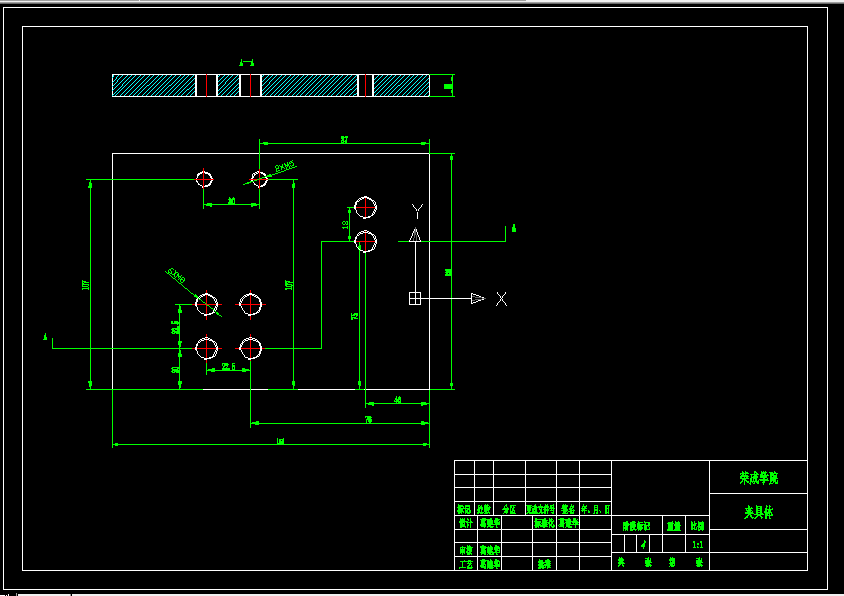

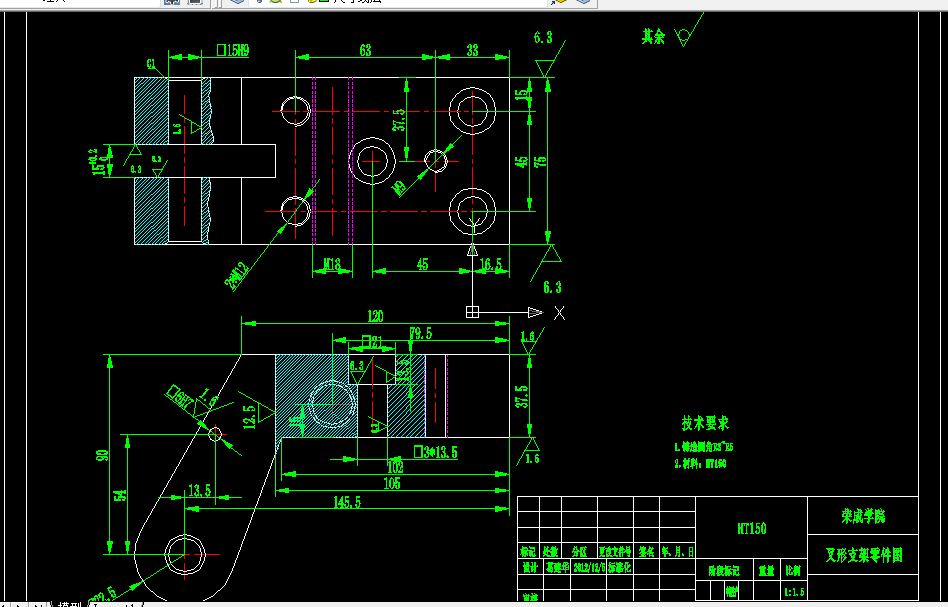

CAD版本本图纸,共6张

目录

序言 I

课程设计说明书正文:

第1章 零件的分析 1

1.1 零件的作用 1

1.2 零件的工艺分析 1

第2章 工艺规程设计 2

2.1 确定毛坯的制造形式 2

2.2 基面选择 2

2.3 制定工艺路线 2

2.4 机械加工余量、工序尺寸及毛坯尺寸的确定 3

2.5 确定切削用量及基本工时 4

第3章 专用夹具设计 10

3.1设计主旨 10

3.2夹具设计 10

3.2.1定位基准的选择 10

3.2.2切削力和加紧力计算 10

3.2.3定位误差分析 11

3.2.4卡具设计及操作的简要说明 11

课程设计心得体会 12

参考文献 14
