P335-内循环式烘干机总体及卸料装置设计 下载积分：50　资料编号： P335

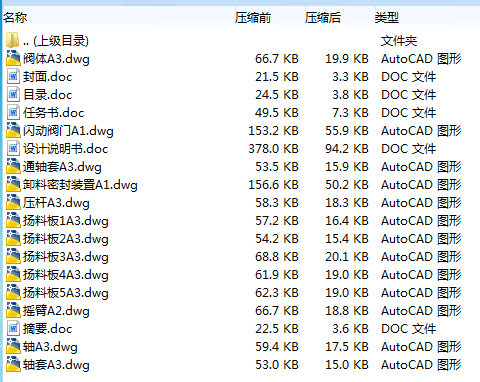

作品包括:

Word版说明书1份，共24页，约11000字

任务书一份

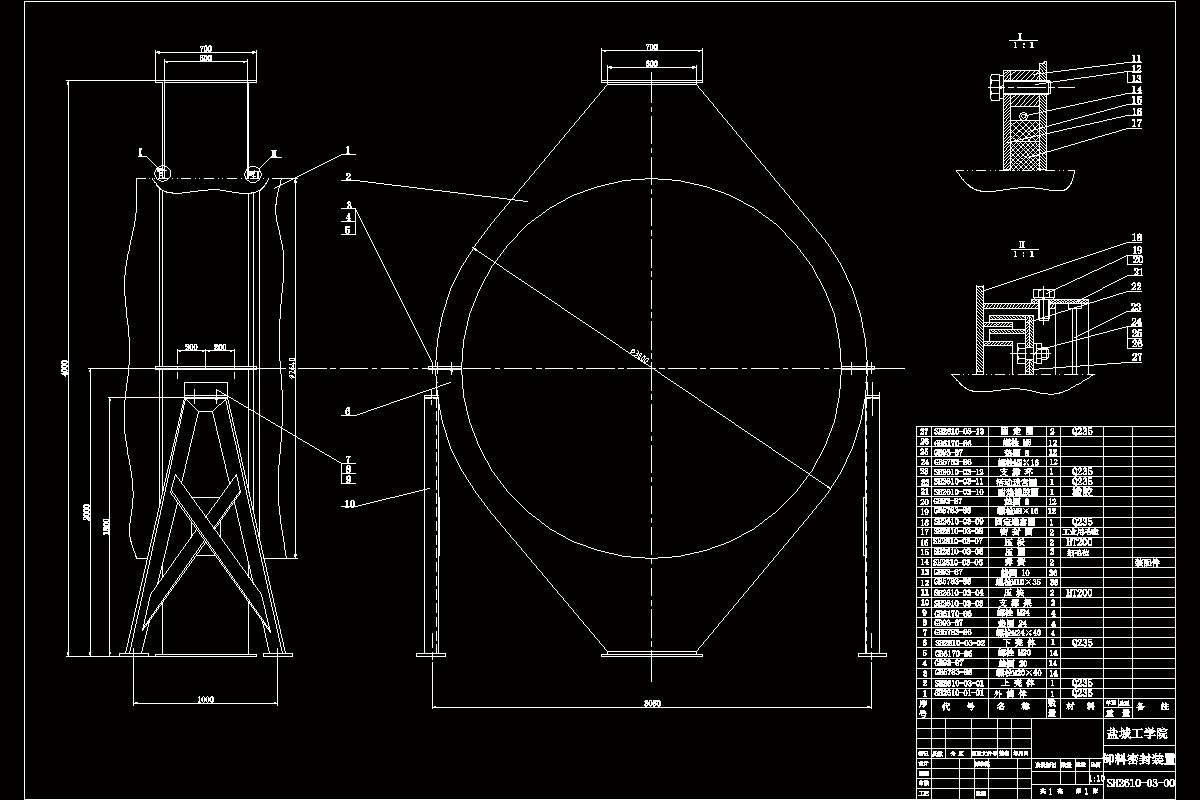

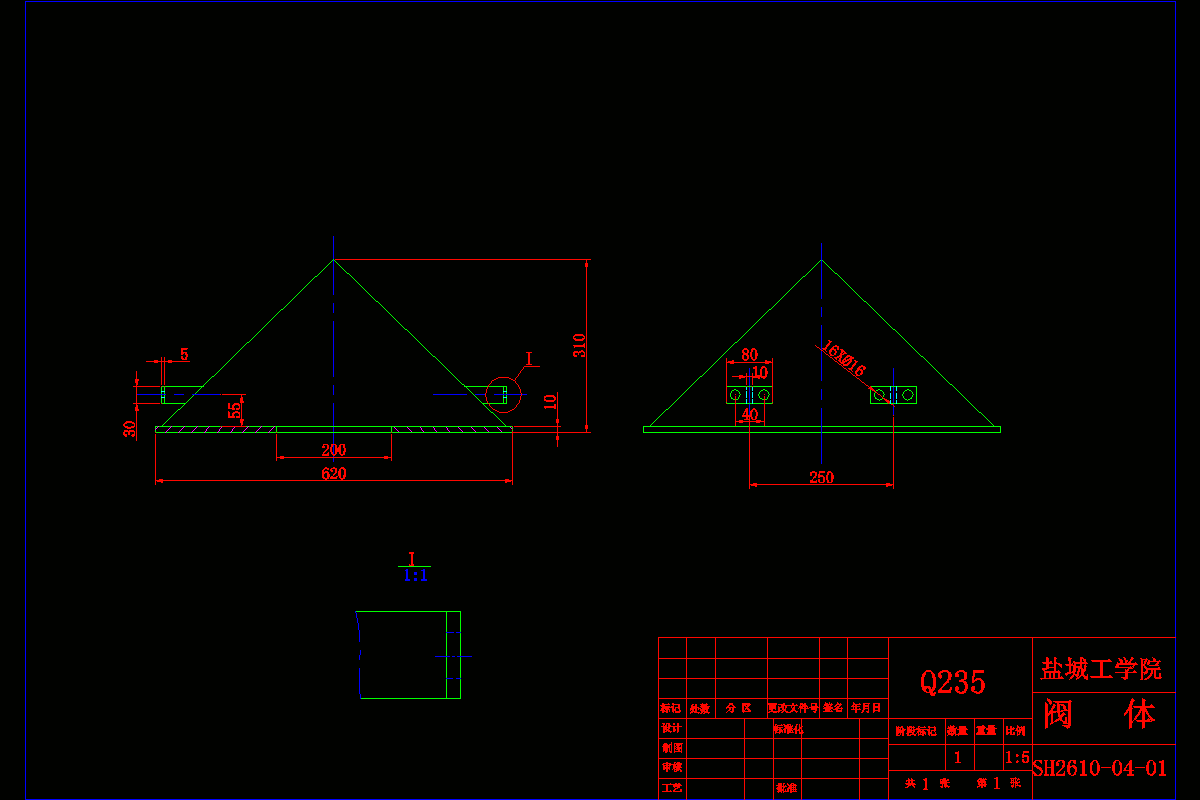

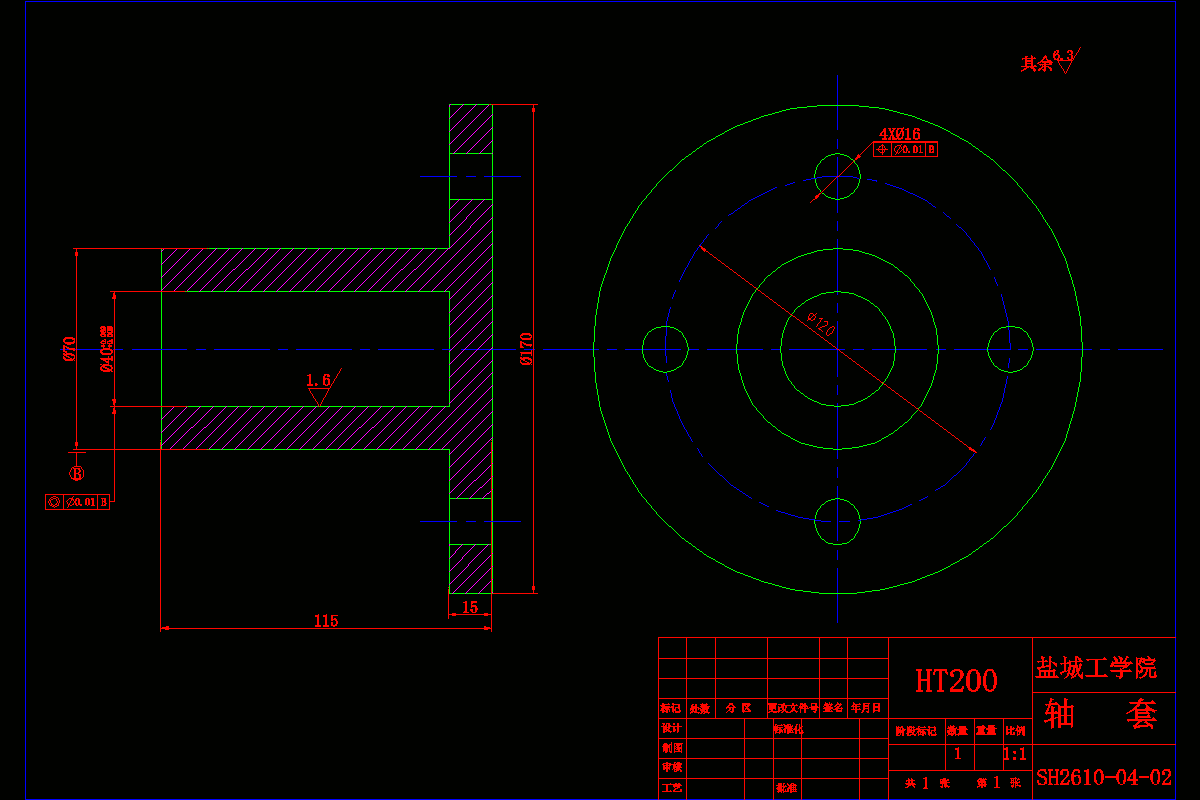

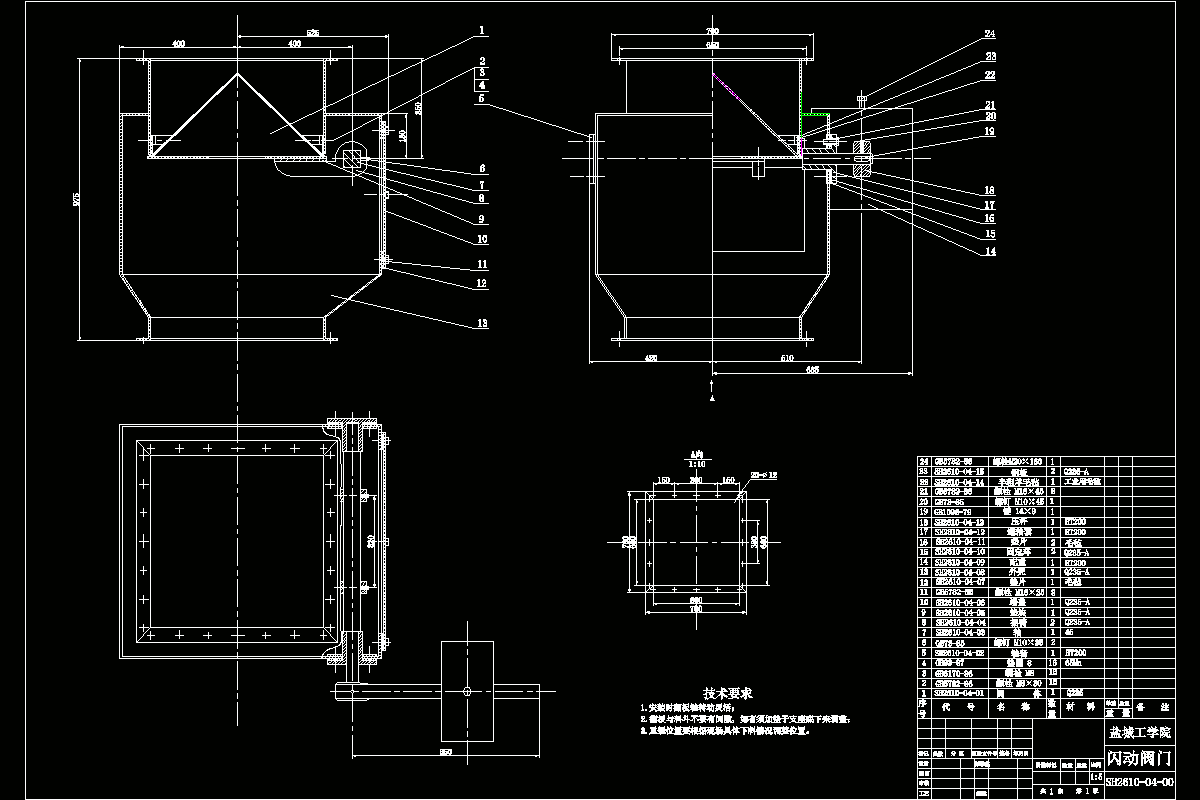

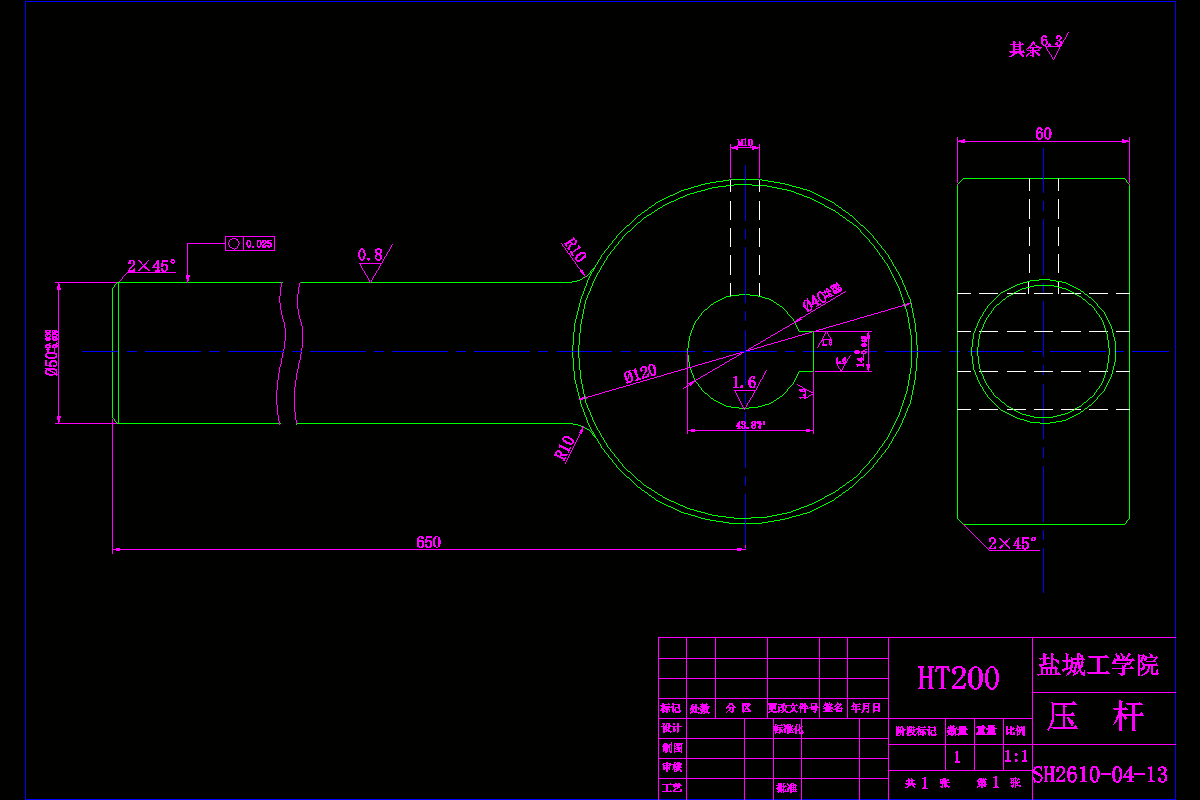

CAD版本图纸，共13张

摘要

本文在分析单筒式回转烘干机存在问题的基础上，介绍了套筒式回转烘干机的结构特点和工作原理，并依据该机在水泥厂的使用效果、实测数据和计算结论，说明该机无论在理论还是实践中都是一种高效、节能的理想烘干设备。套筒式烘干机是通过对单筒烘干机的单一筒体改为叠在一起的两筒或三筒，以缩短烘干机的外形尺寸。该机工作时，物料和热气流依次进入内外筒体，在烘干机内作“V”或“N”形往复折流后，充分利用热能烘干物料后再卸出。该烘干机筒体部分由两个筒轴水平放置的内外套筒组成，内通为一锥筒，外筒为直筒，这就使通体的截面得到充分利用，其筒体外形总长度约为相当的单筒的50％－60％，从而大幅度的减少了占地面积和厂房建筑面积。套筒式烘干机将以其结构紧凑、占地面积孝热效率高、投资盛适应性强、运转可靠等特点，为水泥厂的原、燃料烘干提供了一种较理想的烘干设备。

目录

0引言1

0.1概述1

0.2工作原理及结构特点1

0.3结语2

1物料的烘干3

1.1干燥设备分类及在水泥工业中的应用3

1.2回转烘干机的型号和特性4

1.3工作原理及结构特点6

2双筒烘干机的设计计算8

2.1水分蒸发强度及烘干机尺寸计算8

2.2物料需在转筒内烘干时间的计算10

2.3烘干机转速的计算11

2.4回转烘干机所需动力的计算12

2.5烘干机产量的计算13

3卸料罩壳的设计14

4密封装置的设计15

4.1密封装置的位置与要求15

4.2密封结构15

5传动装置17

5.1电动机选型17

5.2 YCT系列电动机17

6减速机的设计19

7支承装置20

7.1托轮与轴承的结构20

7.2托轮与轴承的设计20

8结论21

致谢22

参考文献23

附件清单24
