M2723-空气输送系统胶囊容器的设计[含SW三维图] 下载积分：150　资料编号： M2723

作品包括:

Word版设计说明书1份

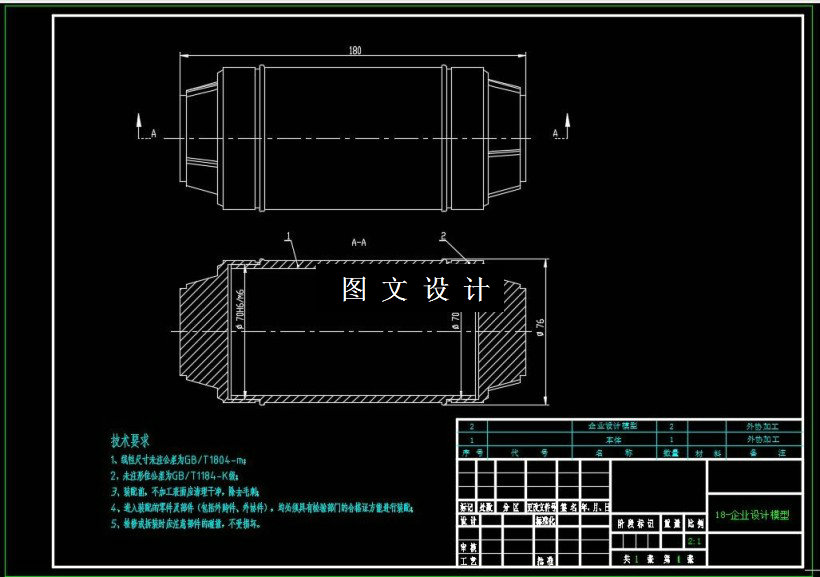

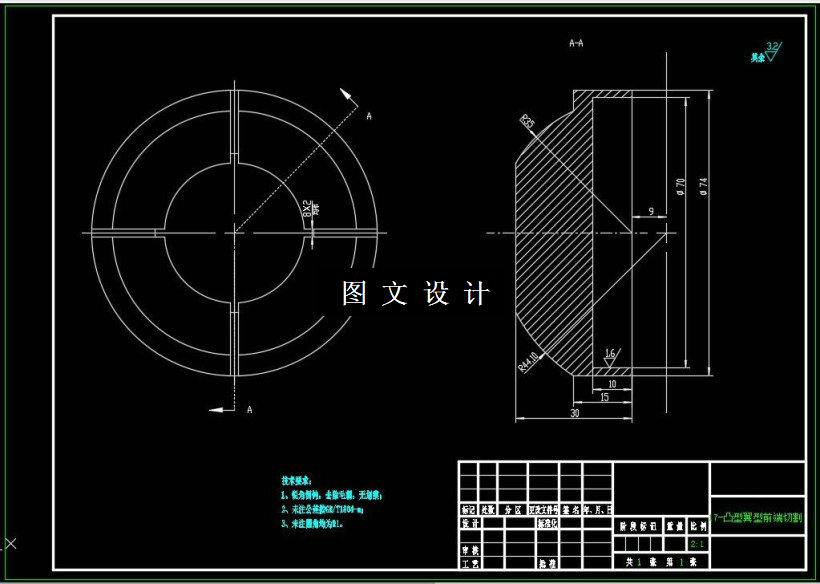

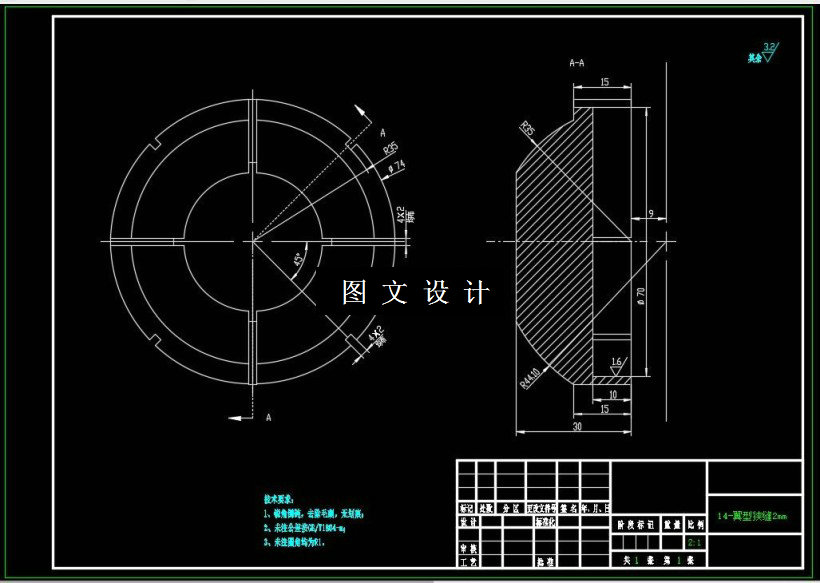

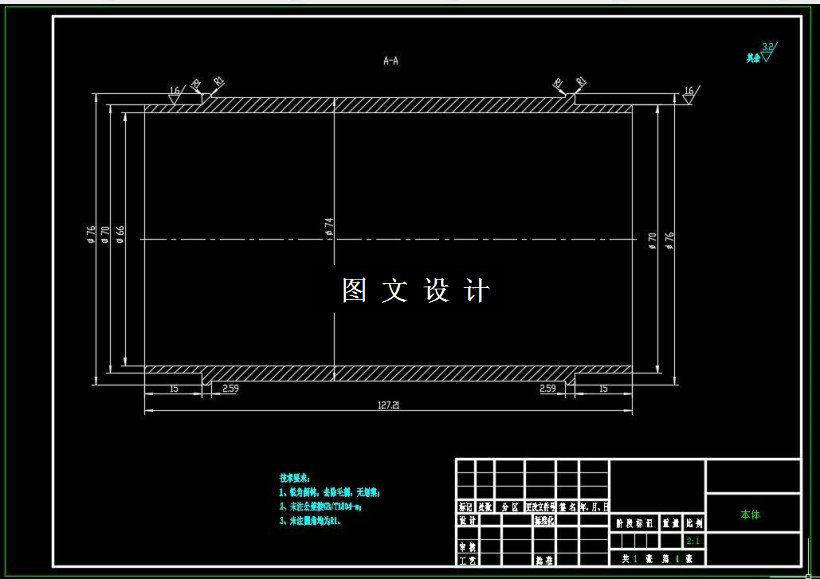

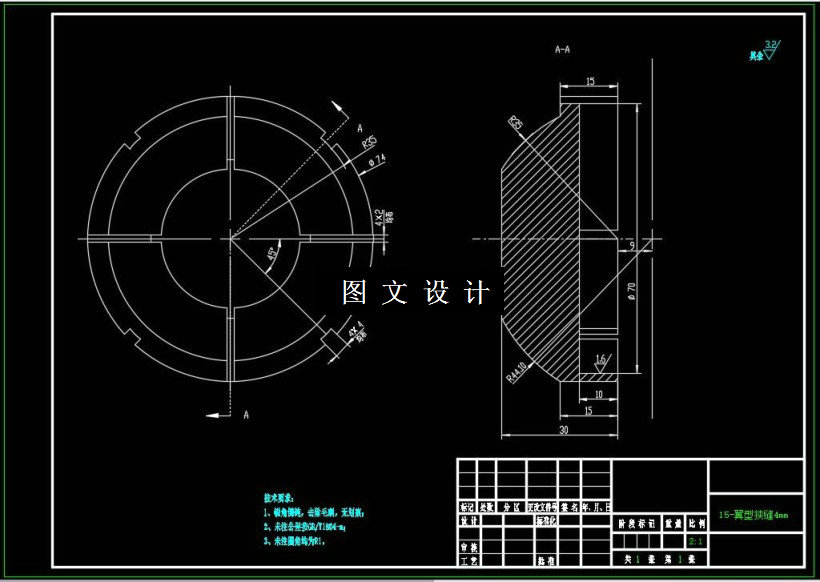

CAD版本图纸，共20张

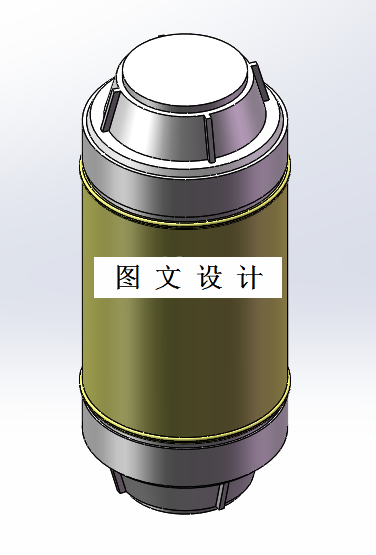

SW三维图一套

摘要

 本设计先了解胶囊输送的国内外发展现状和一些管道运输研究情况，通过方案论证明确实验目的；认识了解空气输送系统，通过实验原理的介绍，了解实验的原理。再运用建模软件对胶囊不同尺寸的三维建模和使用CAD绘制的二维图，对胶囊的外形尺寸进行建模分析，加深对不同胶囊外形尺寸的认识，从而选择五组适合的胶囊模型进行悬浮实验分析和它们的漂浮流速与上升距离的关系，通过实验的分析与论证，得到了所要设计的胶囊容器的头部；通过实验数据做出胶囊容器壳的速度与时间、速度与距离、压力与时间、行驶距离与时间的关系图，通过它们的验证，最终确定了企业设计模型的胶囊容器，其运动性能最好且运输效率最高的。
