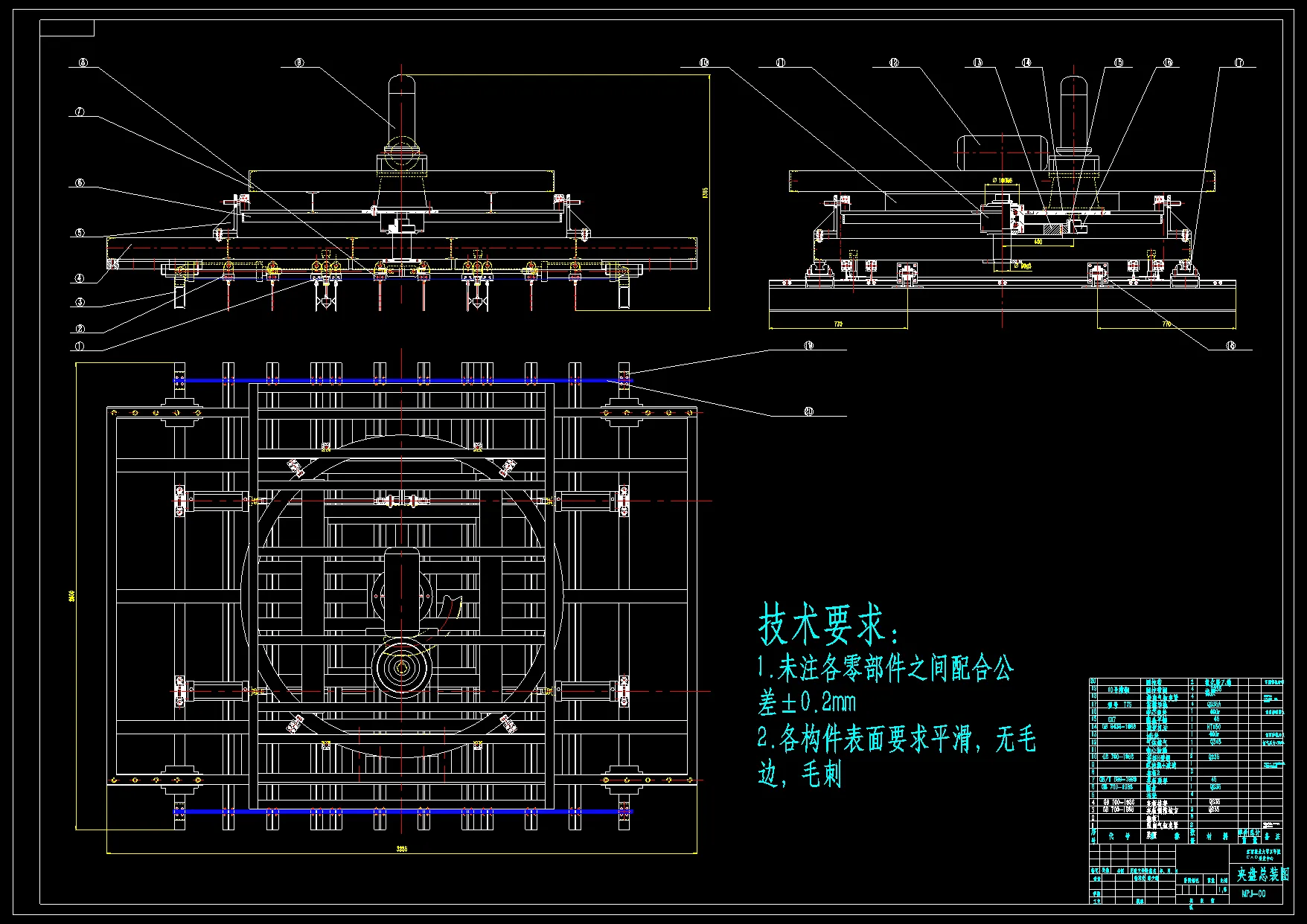

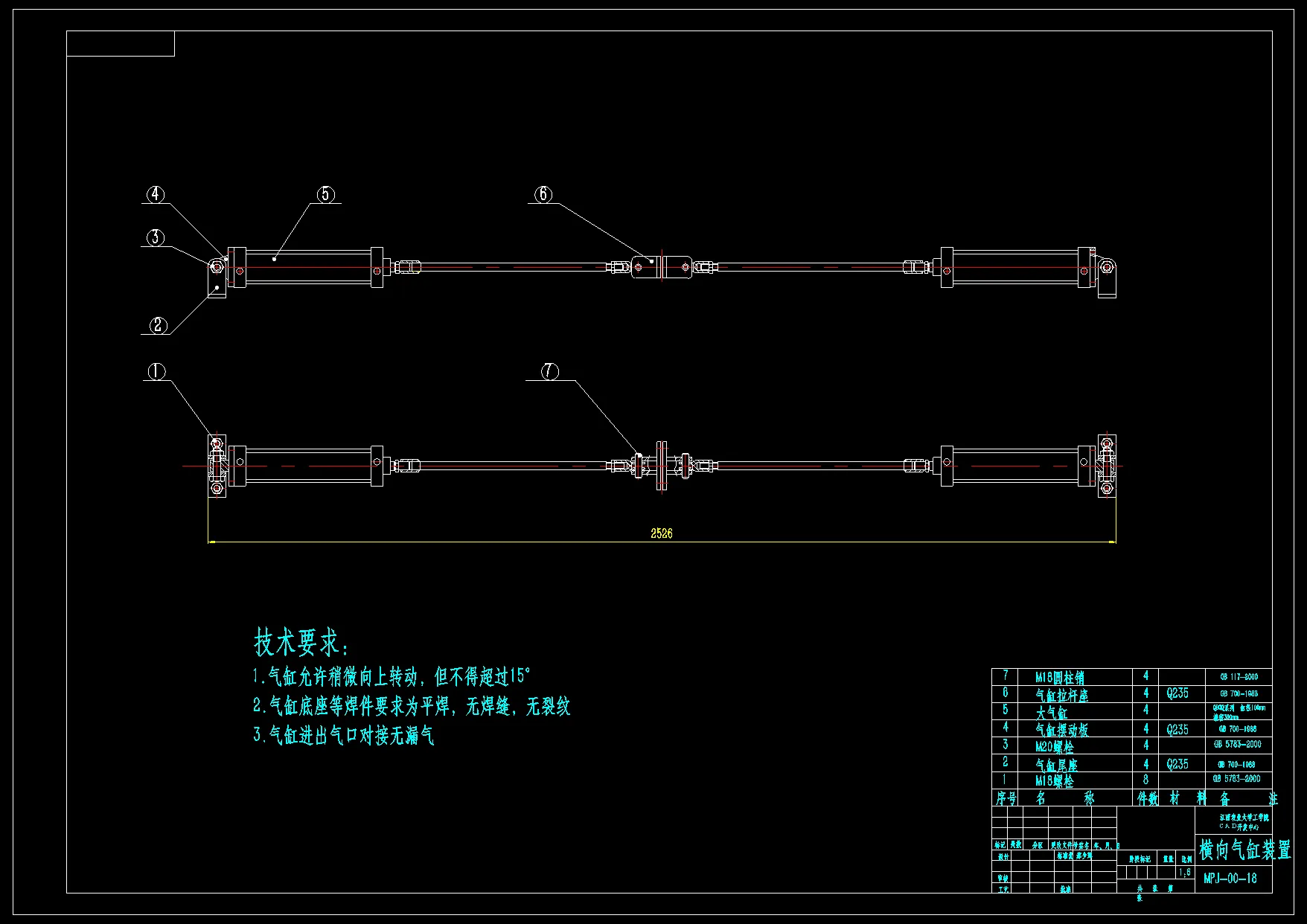

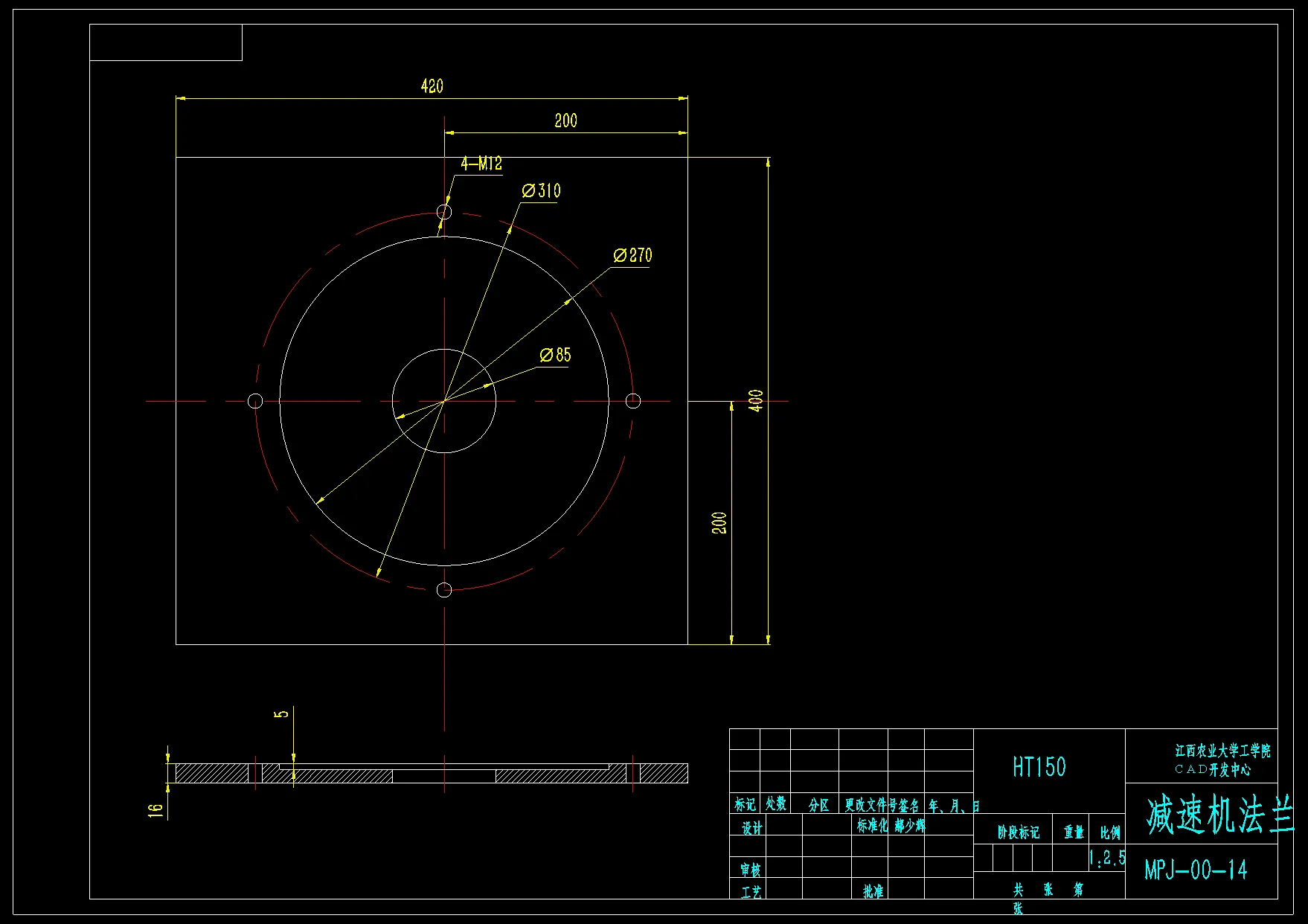

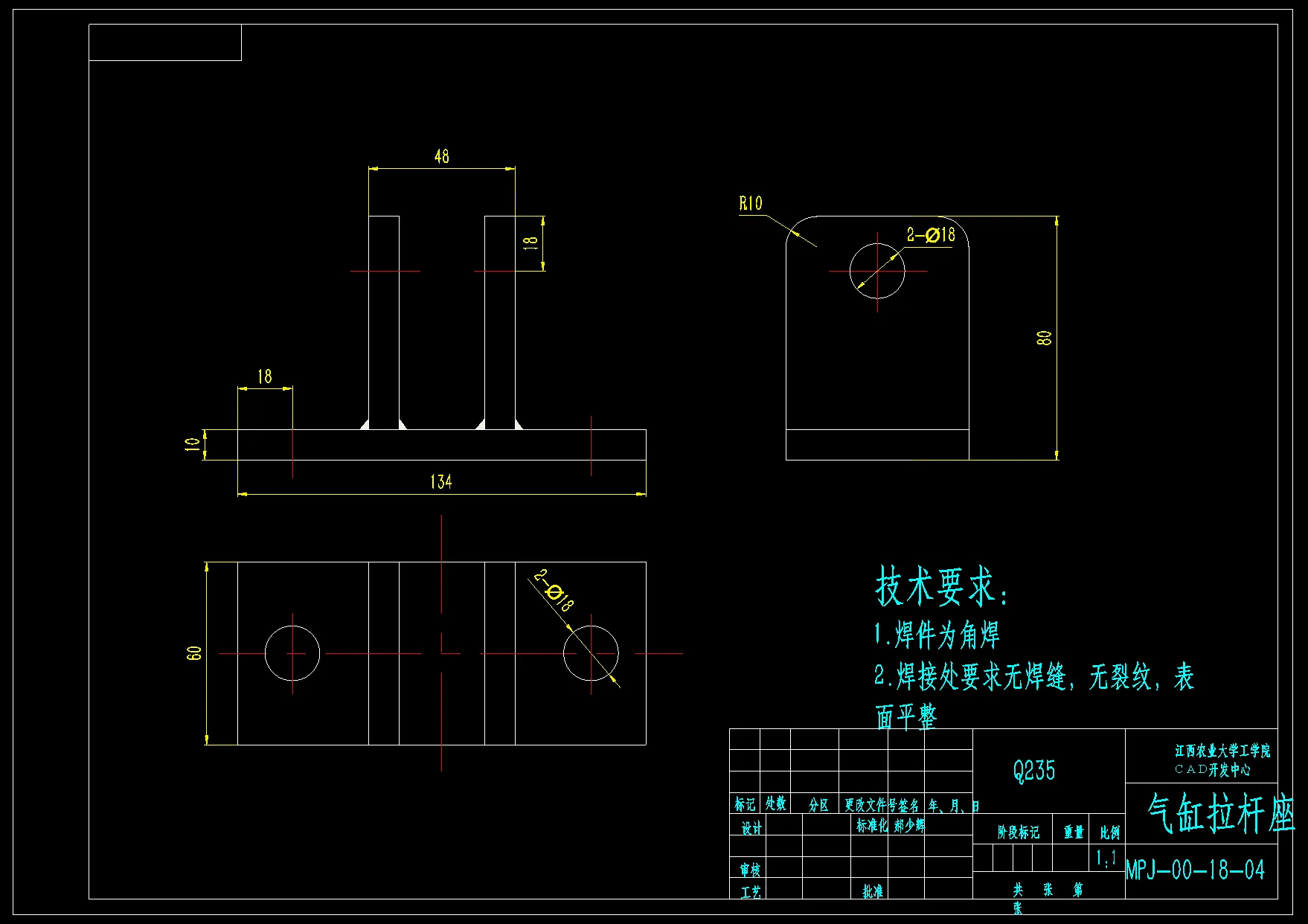

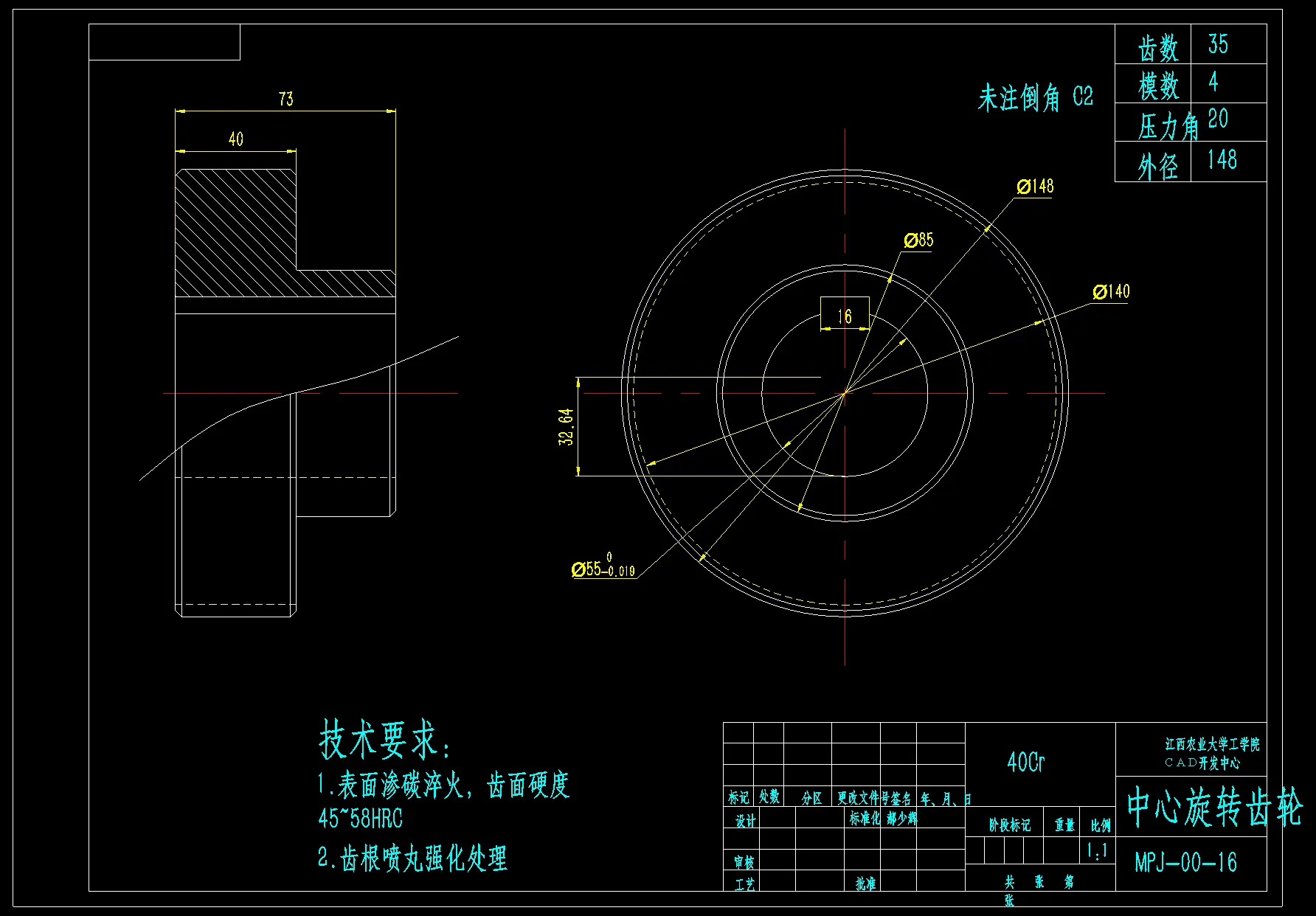

作品包括:

Word设计说明书1份，共28页

CAD版本图纸，共32张

摘要

目前，常见码坯机夹盘机构有自动夹坯机构、先进机械手机构以及半自动半手动夹坯机构等多种形式。一般多采用半自动半手动机构设计，当坯条由切坯机切出并有传送带运送至夹盘正下方，夹盘在手动按钮的控制下，开始下降，到达一定高度后停止下降，并在电机传动和气缸传动控制下，横向气缸装置向中心推动，带动夹板加紧，同时纵向气缸装置向竖直方向推动，由焊接在下方的方管推动两侧的角铁从而同时将夹板加紧，达到夹坯的效果，然后由升降机构将夹盘提起并移送至烘烧轨道，依次循环。整个夹盘机构由夹板，纵横气缸装置，中心旋转轴架装置，夹板挂架装置，电动气动装置以及其他焊件装置构成。夹板两侧为直线导轨引导的侧板方管，承受压力大，并且直线性能好，摩擦力小，平稳性能好，有利于夹坯。纵向气缸装置也为加紧机构增加横向作用力，更大程度上有利于砖坯的夹紧。本文就是通过各方面考虑，综合对比传统的夹坯机构，获取整机各零件的参数，并且通过计算，论证了该设计方案的可行性。 关键词：码坯机；夹盘；夹坯原理
