M3005-山字形硅钢片冲压模具设计-长50 下载积分：50　资料编号： M3005

作品包括:

Word版设计说明书1份

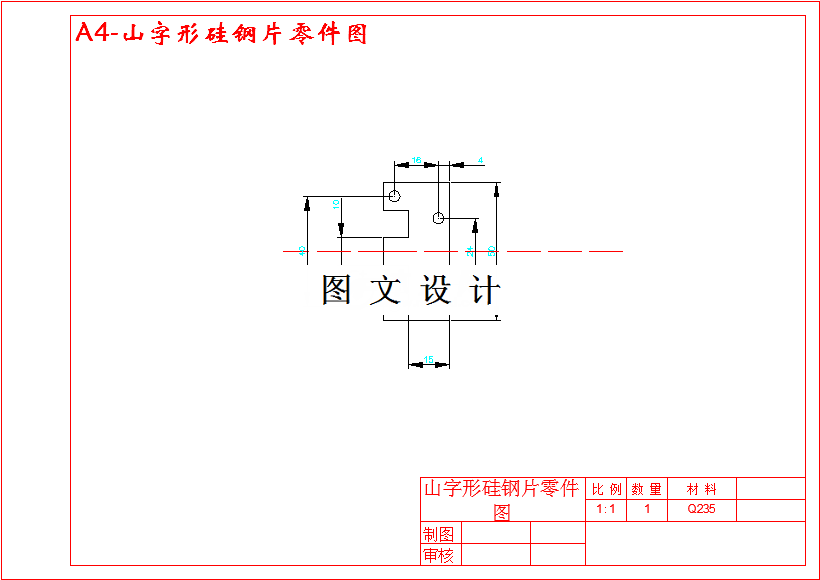

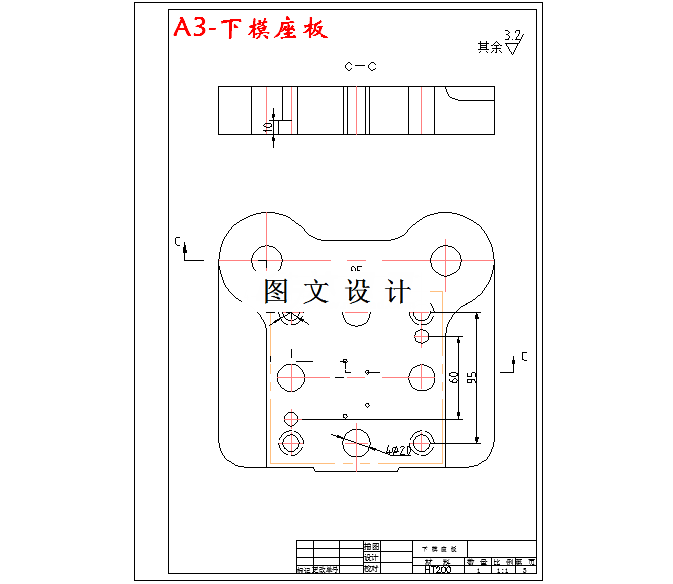

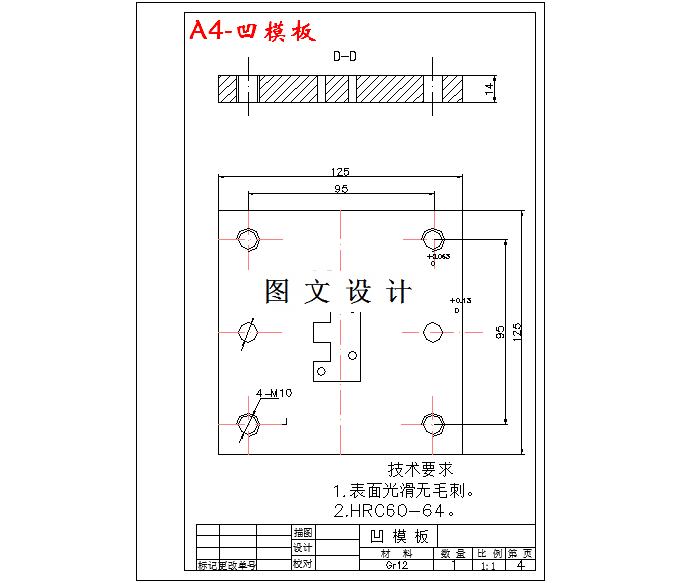

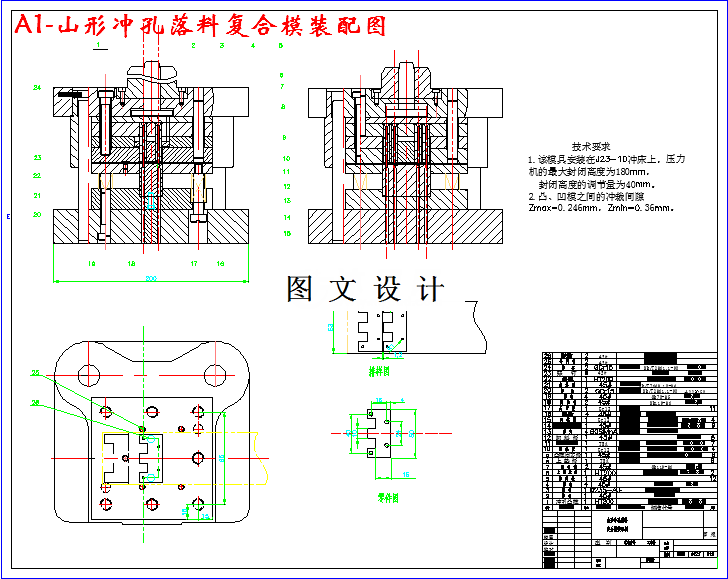

CAD版本图纸，共8张

1116767

摘要

零件材料。此工件选用材料为DR510，该类钢强度、硬度高、弹性好、塑韧性较好，具有比较优良的的冲压性能。零件结构。此E字形硅钢片形状相对简单，在平面内的方向呈轴对称性。有4个直径相等的φ2mm内孔，无过度的圆角，孔边距较小，材料厚度t=1mm，厚度适中，平直度要求较高，适合冲裁。采用复合模生产，二复合模分为正装式和倒装式，在正装式冲出的工件表面平直，凸凹模承受的张力较小，但工件和冲孔废料都将落在凹模表面上，该冲裁后必须加以清除后才能进行下次冲裁，操作不方便。倒装式废料排除方便操作容易，但工件表面平直度较差，凸凹模承受的张力大。结合实际情况，此工件表面积较大，又有三个细长的悬臂，所以采用正装式复合模以及弹性卸料方式、定位钉定位方式。
