M3790-湖南镇水电站水能规划设计 下载积分：50　资料编号： M3790

作品包括:

Word版设计说明书1份，计算说明书一份

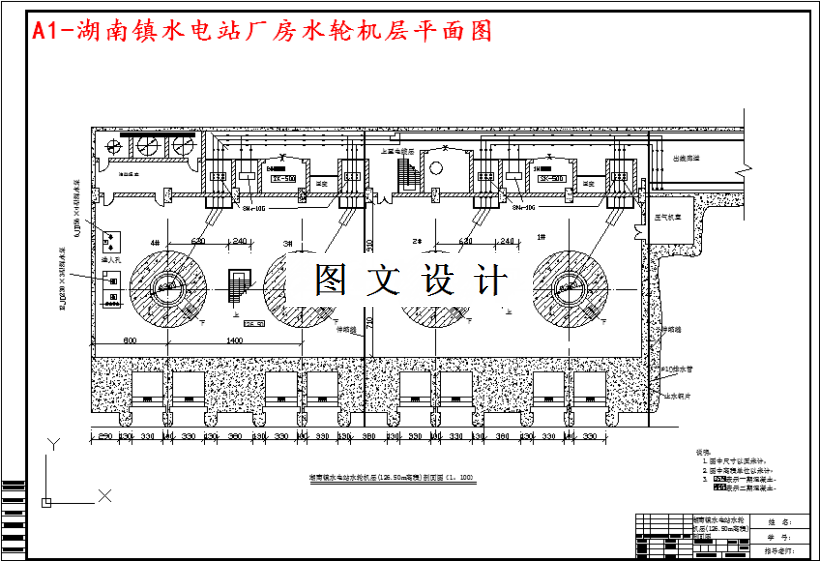

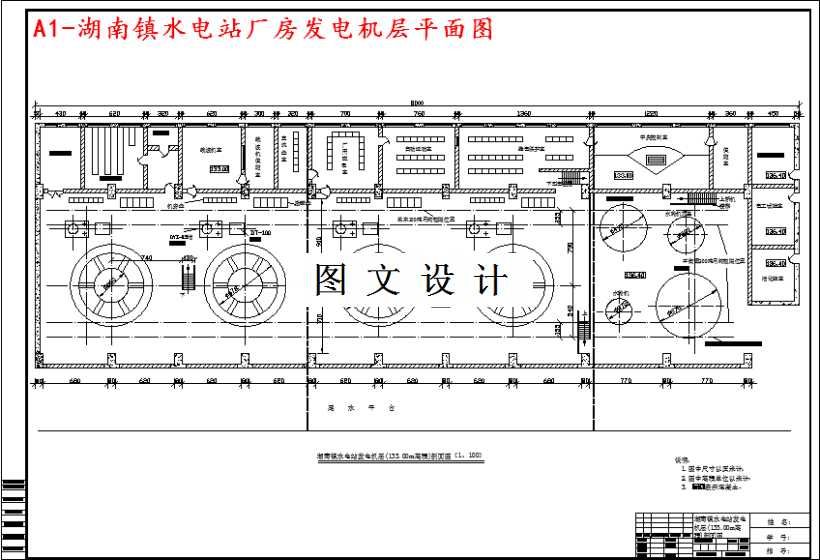

CAD版本图纸，共3张

摘要

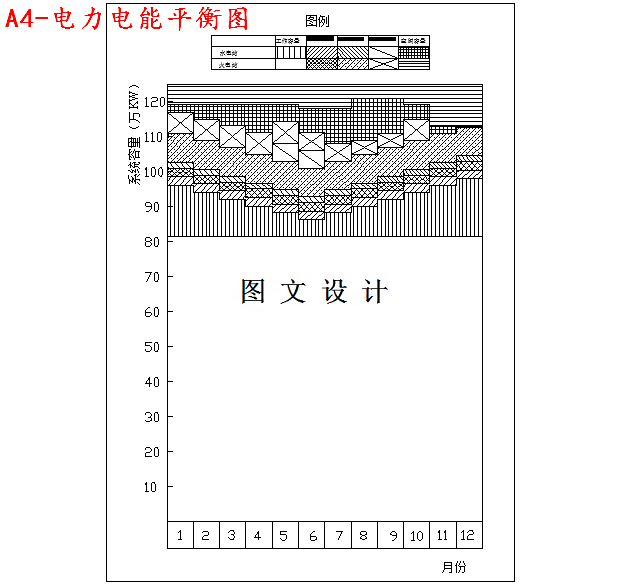

湖南镇水电站挡水建筑物为混凝土重力坝，坝址处于山前峦，坝址处河谷狭窄，两岸地形对称，覆盖层较薄，为单一的流纹斑岩，地质状况良好。大坝正常蓄水位为230米，对应库容为15.84亿立方米，防洪库容3.54亿立方米。坝址处多年月平均流量流量83.0立方米每秒。由水文条件计算湖南镇水电站水库为多年调节水库。规划过程中，通过兴利调节对三个拟定死水位方案，187米，190米，193米进行兴利调节及水能计算，比较后选定187米死水位方案，对应库容4.07亿立方米。在确定水电站最大工作容量和进行系统电力电能平衡后，选定湖南镇水电站装机容量为20.8万千瓦，采用四台5.2万千瓦发电机。水轮机层安装四台HL-180-LJ-275型号水轮机。系统中火电站最大装机容量98万千瓦，系统总装机容量121万千瓦。除发电外，湖南镇水电站水库兼有防洪作用，防洪设计通过对水文资料中百年一遇洪水调节，考虑下游河床的安全泄量不超过4200立方米每秒，确定了挡水建筑物防洪高水位231.9米。对千年一遇洪水调洪演算，确定了挡水建筑物设计水位234.0米，相应的最大下泄流量不超过5759立方米每秒。对万年一遇校核洪水调洪演算，确定了挡水建筑物校核水位277.7米，相应的最大下泄流量不超过8160立方米每秒。湖南镇水电站挡水重力坝坝顶高程240.0米，最大坝高127米，坝底宽95.9米。溢流重力坝堰顶高程223米，溢洪道净宽60米，闸门采用平板15（宽）×10（高）闸门，闸墩长14.6米，厚3米，溢洪道总长75米，坝底宽为101.1米。大坝挡泄水建筑物轴线总长432米。湖南镇水电站采用坝后式厂房。考虑到交通方便，厂房设于左岸，主厂房长度为75米，其中装配厂长17米。主厂房宽度19.2米，上游侧10.6米，下游侧8.6米。在高程方面控制高程水轮机层126.50米，发电机层133.00米，装配场层136.4米，桥吊高程146.03米，厂房顶高程152.00米。副厂房位于主厂房上游侧。
