作品包括:
Word版设计说明书1份,计算书一份

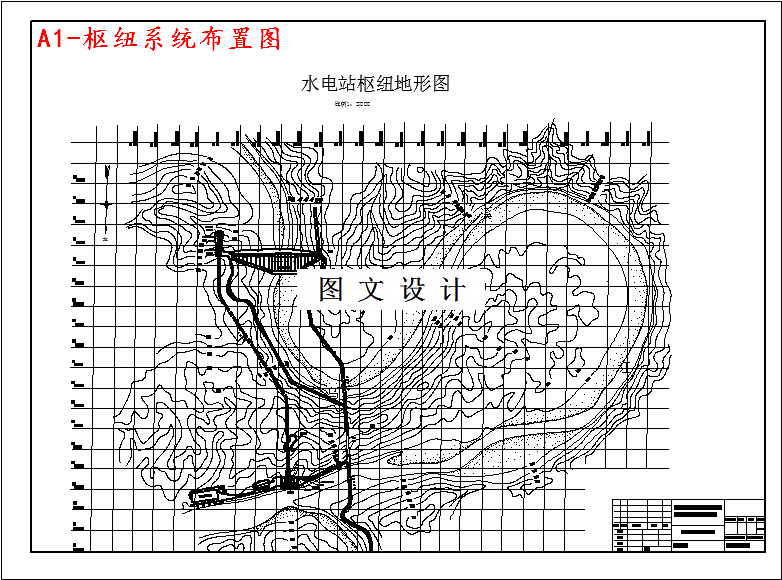

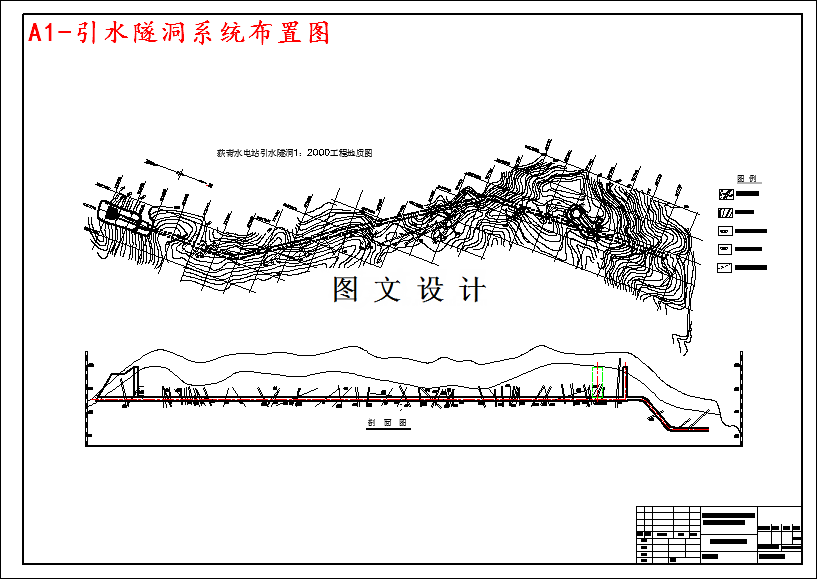

CAD版本图纸,共2张
摘要
乌溪江水电站坐落于浙江省乌溪江,湖南镇,属于梯级开发电站,根据地形要求,其开发方式为有压引水式。坝区地质条件较好,主要建筑物(混凝土非溢流坝),泄水建筑物(混凝土溢流坝),引水建筑物(有压引水遂洞,调压室),地面厂房。水库校核洪水位239.0m(万年一遇),相应的下泄流量9800m3/s;设计洪水位237.4m(千年一遇),相应的下泄流量6100m3/s;设计蓄水位231.5m。本设计确定坝址位于山前峦附近,非溢流坝坝顶高程241.50m。坝底高程112.0m。最大坝高129.50m。上游不设折坡 ,下游坝坡坡度非溢流坝段为1:0.68,溢流坝段为1:0.70,溢流坝堰顶高程228.50m。引水隧洞进口位于坝址上游凹口处,遂洞全长1100m。洞径8.2m,调压室位于厂房上游260m左右处,高程245m的山峦上,型式为差动式。厂房位于下游荻青位置。设计水头111.44m,装机容量16.5万kw,主厂房宽19.0m,总长63.8m。水轮机安装高程116.83m,发电机层高程126.233m,装配场层高于发电机层,高程为:130.0m,按发生校核洪水给出。厂房附近布置开关站,主变等。
