M3792-乌溪江水电站布置及主厂房楼板设计 下载积分：50　资料编号： M3792

作品包括:

Word版设计说明书1份，计算书一份

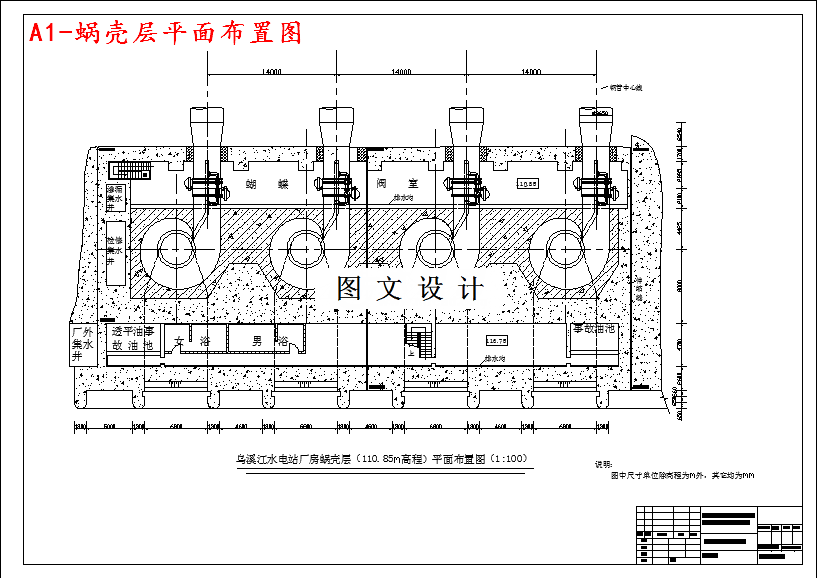

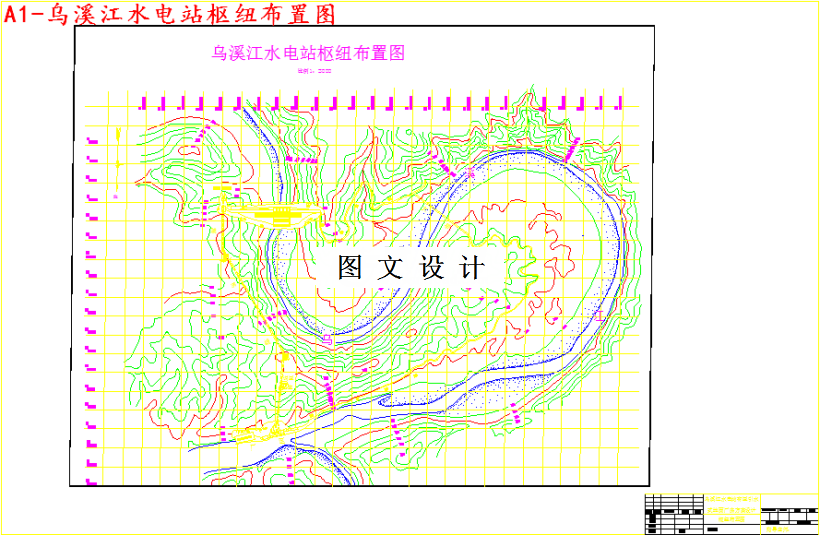

CAD版本图纸，共2张

摘要

水电站座落于浙江省乌溪江，湖南镇，属于梯级开发电站，根据地形要求，其开发方式为有压引水式。坝区地质条件较好，主要建筑物（混凝土重力坝），泄水建筑物（混凝土溢流坝），引水建筑物（有压引水遂洞、调压室和压力钢管），河岸式地面厂房。水库设计洪水位238.0m（千年一遇），相应的下泄流量6280m3/s；校核洪水位240.0m（万年一遇），相应的下泄流量8530m3/s；正常挡水位232.5m.本设计确定坝址位于山前峦附近，非溢流坝坝顶高程241.3m。坝底高程110.0m。最大坝高131.3m。上游坝坡坡度1：0.2，下游坝坡坡度1：0.78125，溢流坝堰顶高程225.4m。引水遂洞进口位于坝址上游凹口处，遂洞全长1160m。洞径8.5m，调压室位于厂房上游200m左右处，高程250m左右的山峦上，型式为阻抗式。厂房位于下游荻青位置。设计水头92.28m，装机容量4×4.5=18万kw，主厂房净宽14.2m，净长62.4m。水轮机安装高程118.4m，发电机层高程128.25m，安装场层高程与发电机层同高（大于下游校核洪水位）。厂房附近布置开关站，主变等。受地形限制，尾水平台兼作公路用，坝址与厂区通过盘山公路连接，形成枢纽体系。另外，本设计还对岔管体型设计及进行了结构计算。
