M4128-4.50Mta乌金矿井型选煤厂初步设计 下载积分：50　资料编号： M4128

作品包括:

Word版设计说明书1份

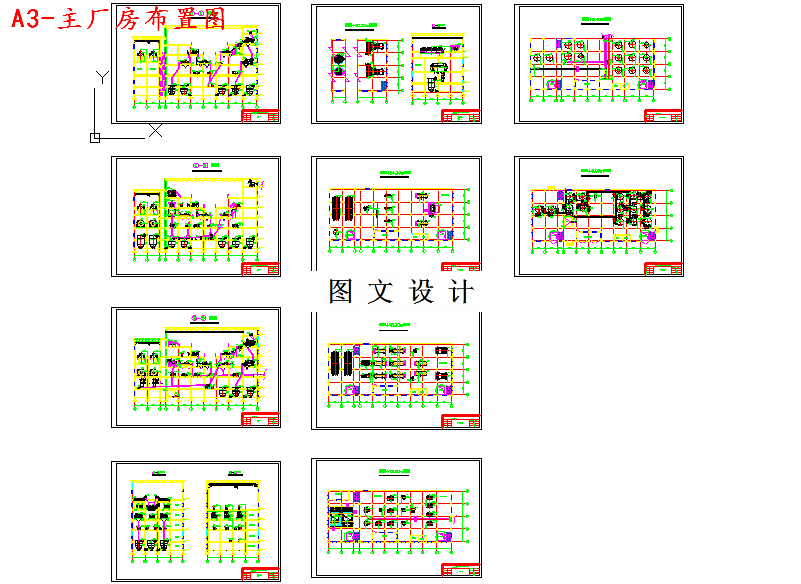

CAD版本图纸，共14张

摘要

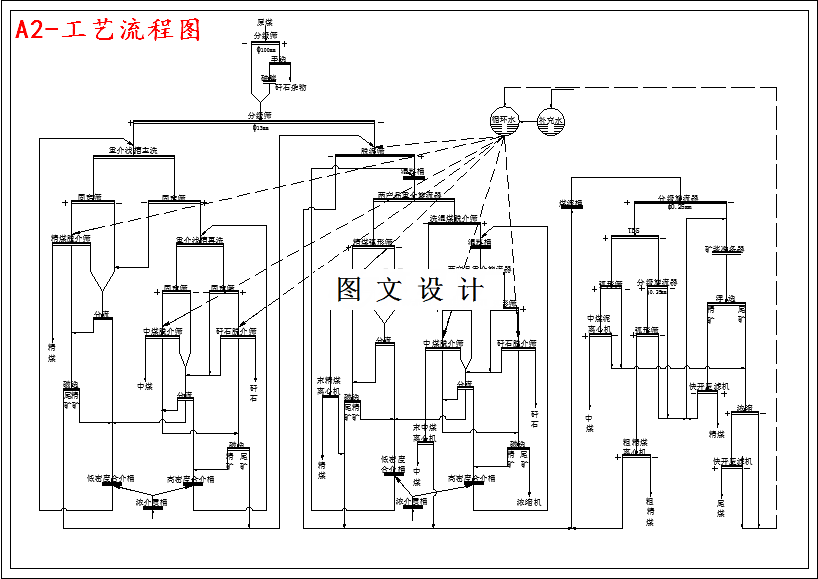

本设计为4.50Mt/a乌金（矿井型）炼焦煤选煤厂的初步设计，入洗原煤为本矿井A层和B层煤层原煤，入洗比例为24％：76％，两矿原煤均为1/3焦煤。设计要求精煤产品满足灰分Ad=7.51-8.00%，水分Mt<12.00%。本设计先对煤质资料进行分析、校正、计算，确定原煤是否分组、分级入选，并分析原煤的可选性。在此基础上，通过对几个可能的选煤工艺流程进行产品预测和技术经济比较，最终采用了块煤重介浅槽主再洗—末煤两产品重介旋流器—TBS粗煤泥分选—浮选联合工艺流程。该厂原煤由皮带运至主厂房进行分级筛分，分级筛的筛孔为13mm，+13mm原煤进入浅槽重介分选机，13-0.5mm原煤进入两段有压两产品重介旋流器分选，0.5-0.25mm粗煤泥进入TBS分选机，-0.25mm煤泥采用直接浮选。除工艺流程外，本设计还对选煤厂的建筑结构、供电和电气、机修车间、铁路运输、劳动定员、生产成本及建厂初步投资概算做了系统的设计。 工厂工作制度为每年生产330天，每天工作16小时，两班生产，一班检修。全厂在籍人数196人，工程总投资24000.50万元，吨煤投资53.33元,静态投资回收期为0.54年。全厂各车间各生产环节采用了先进的自动化检测装置，控制实行全厂集中控制与就近操作相结合的方法。为防止环境污染，该厂煤泥水系统实现洗水闭路循环，不外排生产废水。在粉尘和噪音污染严重的场所采取一定的除尘降噪措施。
