M6173-制片机极片放卷装置设计 下载积分：50　资料编号： M6173

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

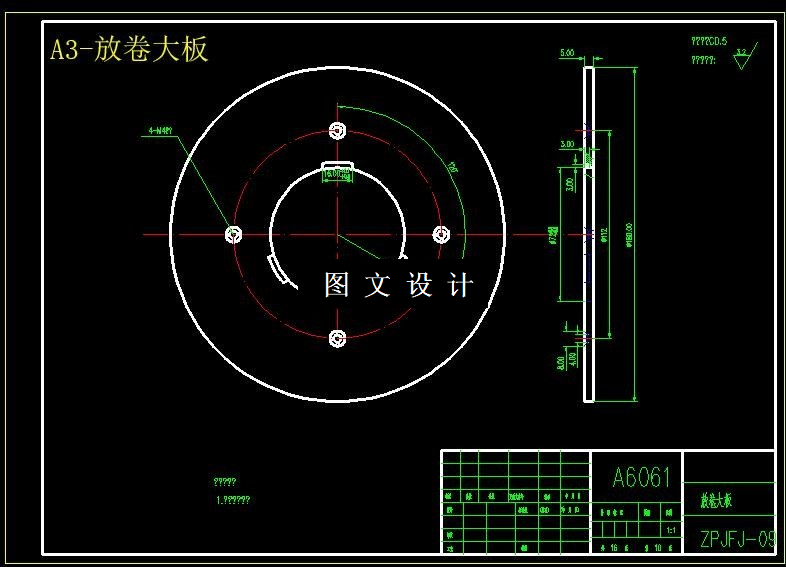

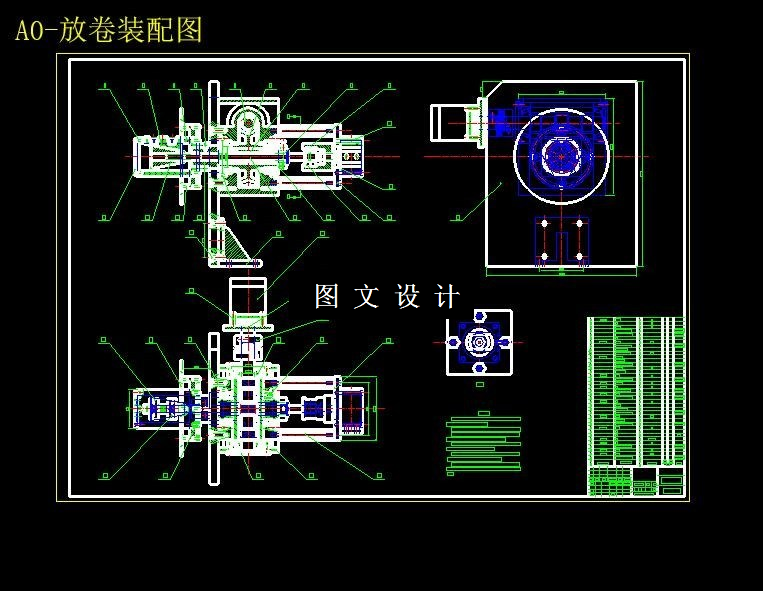

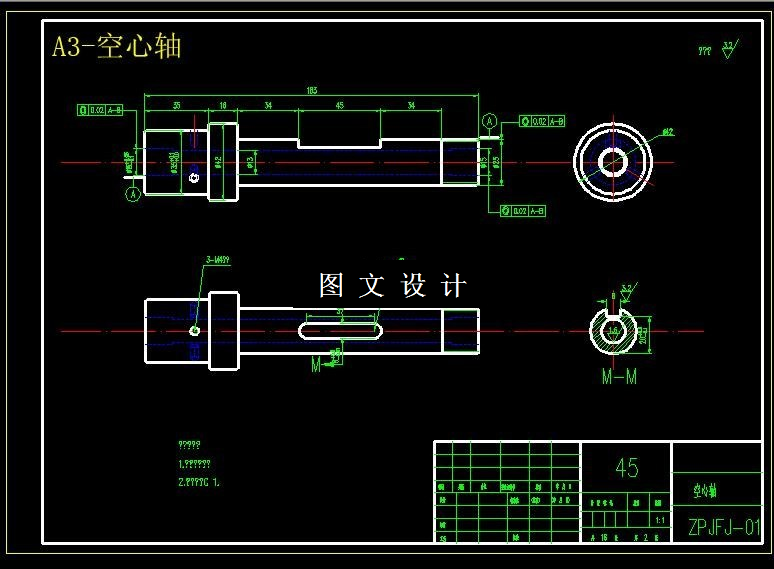

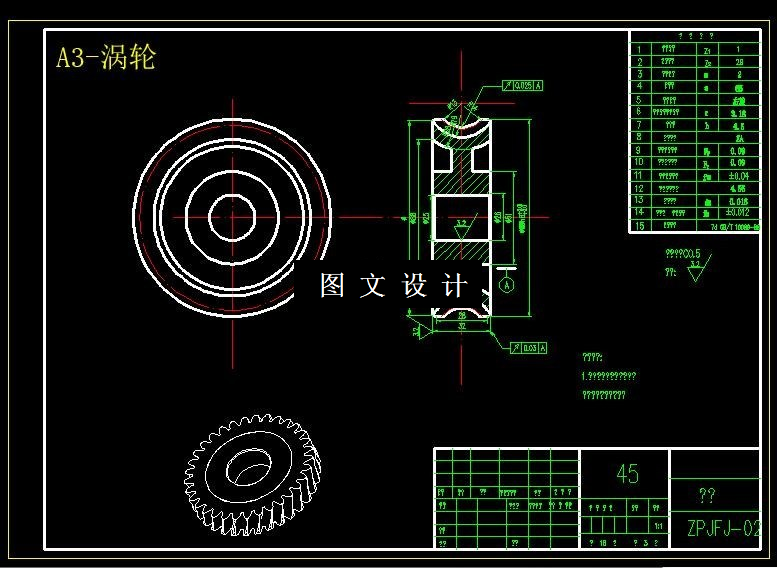

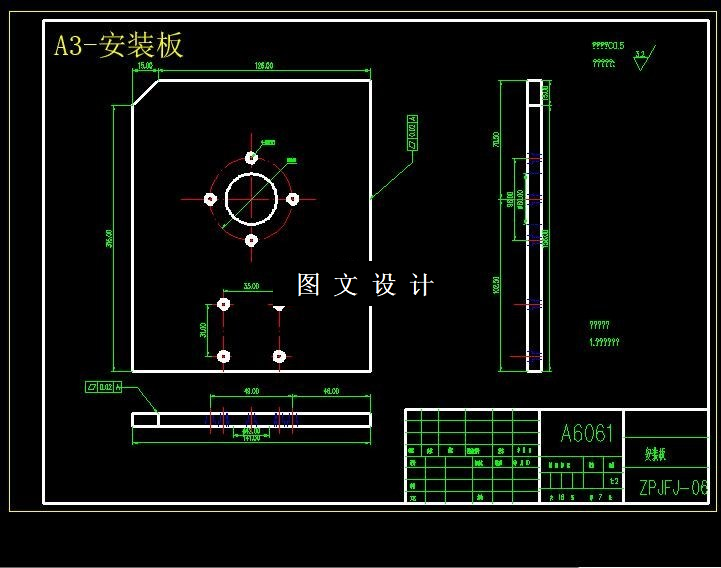

CAD版本图纸，共15张

摘要

极片放卷装置是制片机上的关键构件之一。它的好坏直接影响极片卷材的的贴胶质量，其中包括容易造成的卷材边部翘边、塔形、振纹、错层等质量缺陷。该放卷装置核心部件主要由拉杆、胀紧套、空心轴、由胀紧块与锥顶组成的斜楔机构、蜗轮蜗杆组成的减速机构以及气缸组成的驱动机构构成，主要完成胀紧卷管以及通过旋转完成传递线速度的作用。它的工作原理为：拉杆从气缸传动机构中获得轴向推动力，通过与锥顶的螺纹连接把推力传递给胀紧块。此时，胀紧块与锥顶组成的斜楔机构通过倾斜的滑块摩擦斜面将拉杆的轴向推力转变为胀紧块的径向推力推动胀紧块径向胀开，从而达到胀紧卷管的目的。同时，由于制片机是走带进行工作，如此，精确的线速度非常重要。但是在极片厚度放卷减少而电机转速不变的情况下，线速度将会越来越慢，这样将产生张力，将严重影响制片机下个走带的极片贴胶。而且，放卷装置在开机、关机、增速、减速过程中，产生的张力损害非常大，针对这种情况，我专门设计了极片走带线速度的PLC控制，做到线速度的实时动态监控与调整。解决了由于产生张力导致极片放卷制片不高的问题。
