作品包括:

Word设计说明书1份，共63页，约20000字

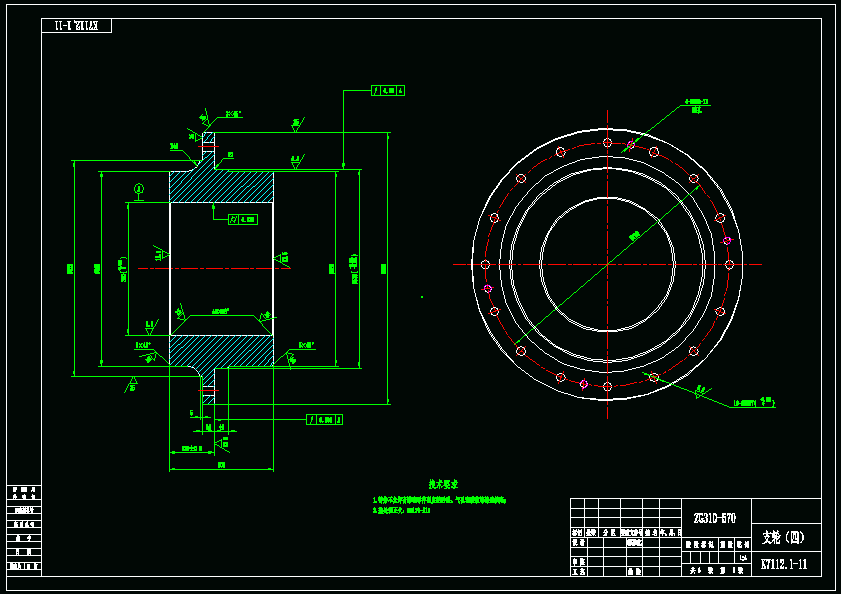

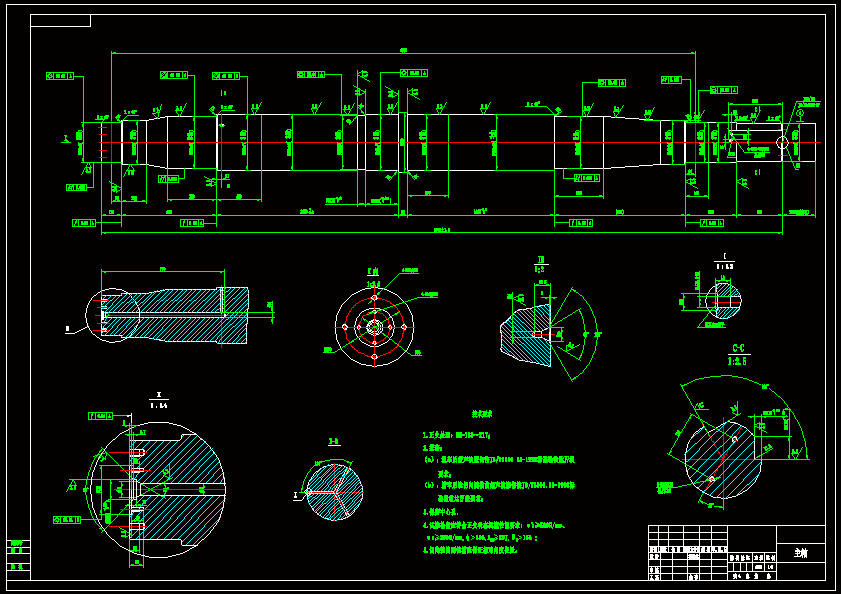

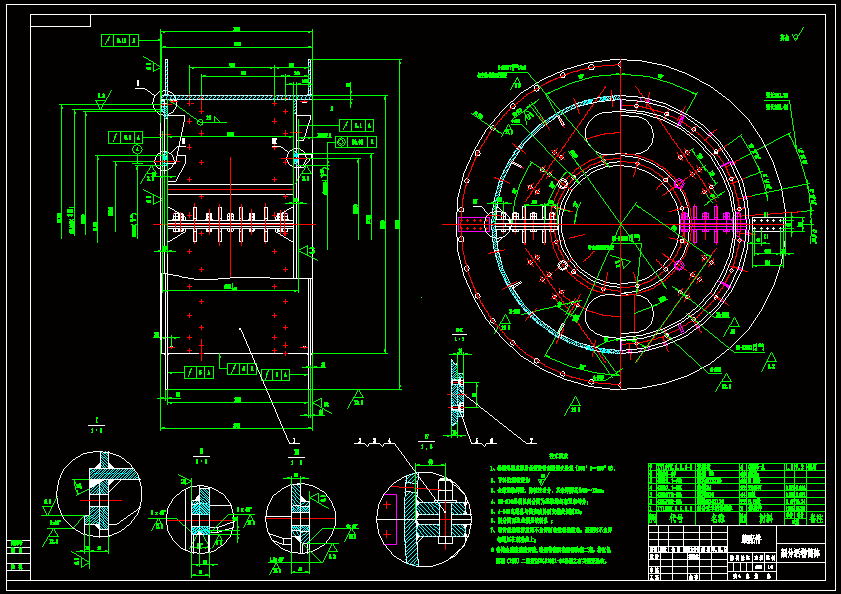

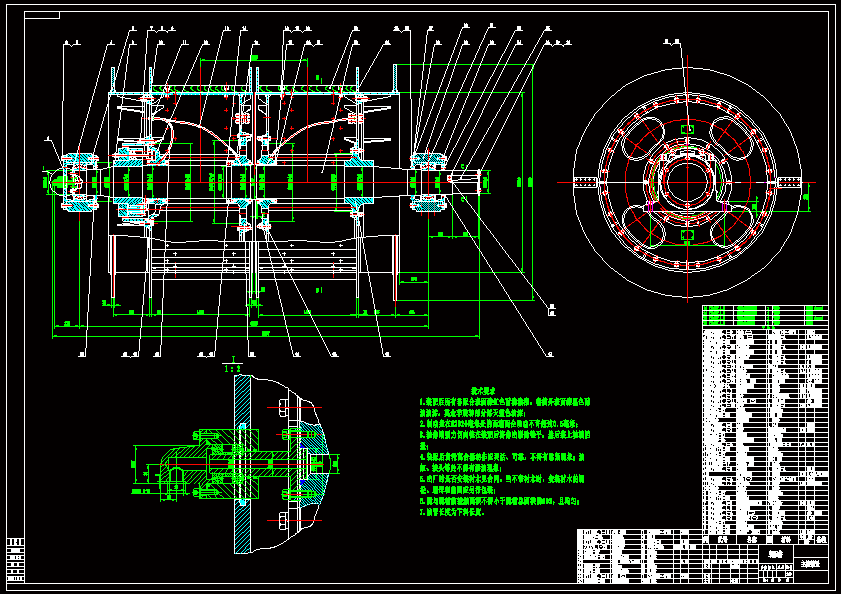

CAD版本图纸，共4张

摘要

本设计是对2JK-2.5×1.5型单绳双筒缠绕式提升机进行总体参数和结构设计，学习提升机的基本工作原理和结构组成，根据实际情况选择确定额定载荷、额定转速、钢丝绳最大静张力、最大静张力差，选择合适的钢丝绳直径等，从而设计出一台是用于该具体情况的提升机设备。其主要受载零部件为主轴及卷筒，主要任务是对主轴和卷筒进行选型计算和受力分析，并研究其受载情况是否满足要求。通过Pro/E建立主轴和卷筒三维实体模型，并将模型文件导入有限元分析软件Ansys中，使用Ansys对模型进行网络划分，为简化起见，主轴仅按照以下几种工况进行计算： （一）游动卷筒提升开始； （二）游动卷筒缠满一层； （三）游动卷筒提升终了； （四）固定卷筒提升开始； （五）固定卷筒缠满一层； （六）固定卷筒提升终了。 依照以上六种工况计算得到的数据，对提升机主轴进行加载，计算其强度和刚度，找出危险截面，得出结论，从而为设计产品时提供可靠的依据，以设计出更好的产品。整个分析过程包括建立模型、划分网格、施加外部约束、加载计算以及结果分析等几部分。 另外与本设计配套的还有四张图纸。
