M8781-10th苯塔塔顶出料冷却器设计 下载积分：100　资料编号： M8781

作品包括:

Word版设计说明书1份

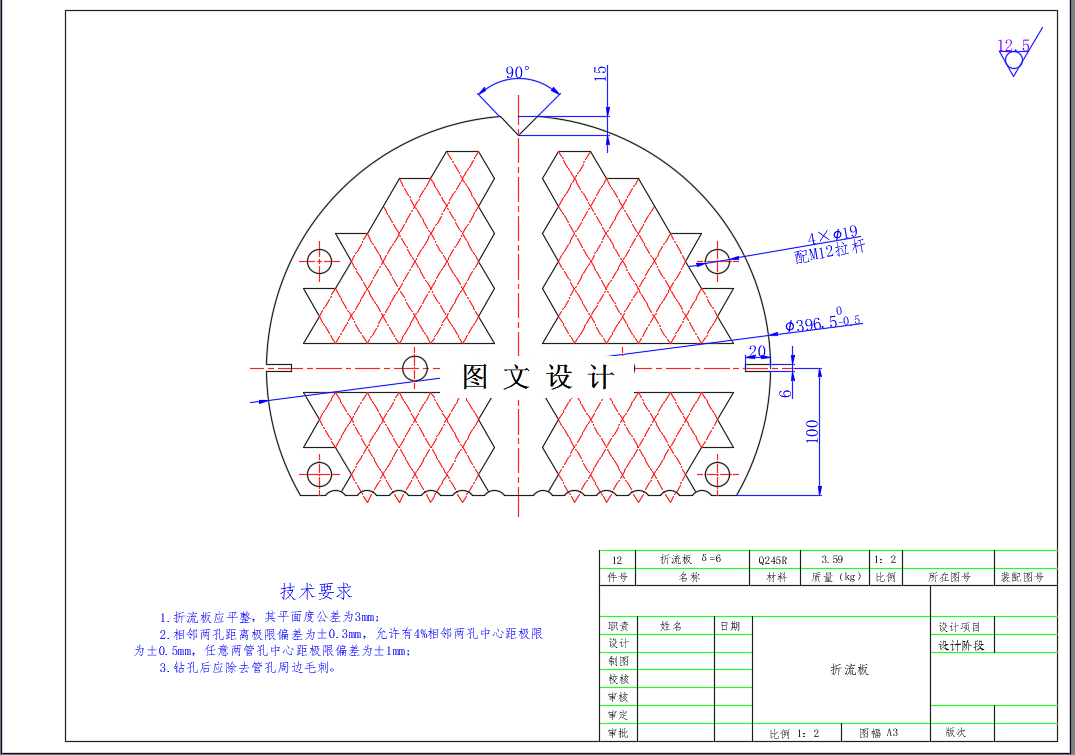

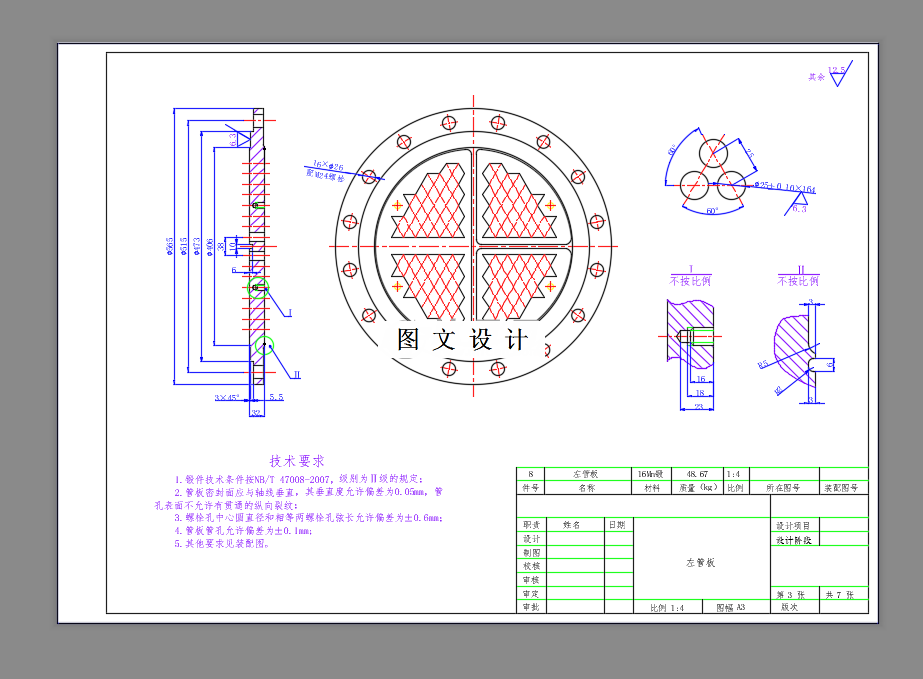

CAD版本图纸，共6张

摘要

换热器是化工、石油等行业内不可缺少的部分，是传递热量的换热设备。加热、废热回收、冷却等方面经常使用换热器。将设计一台单壳程、四管程的固定管板式换热器，对纯苯用冷却水进行冷却处理，达到工艺要求。 本次设计利用已知的工艺条件进行了工艺计算、结构设计和强度校核。根据苯和冷却水的物理性质确定流动空间。再根据能量守恒原理计算出换热面积，再经过换热管设计计算确定换热管参数以及布管方式，最后计算出换热器壳体直径等参数，并确定好换热器类型。验算无误后，参考GB/T 150-2011《压力容器》、GB/T 151-2014《热交换器》等标准，设计、选择换热器的结构，之后进行厚度、强度等校核，来确定设计的换热器是否符合国家标准。最后将零件图、装配图用CAD等制图软件绘制出。
