M8789-U型管式换热器设计 下载积分：50　资料编号： M8789

作品包括:

Word版设计说明书1份

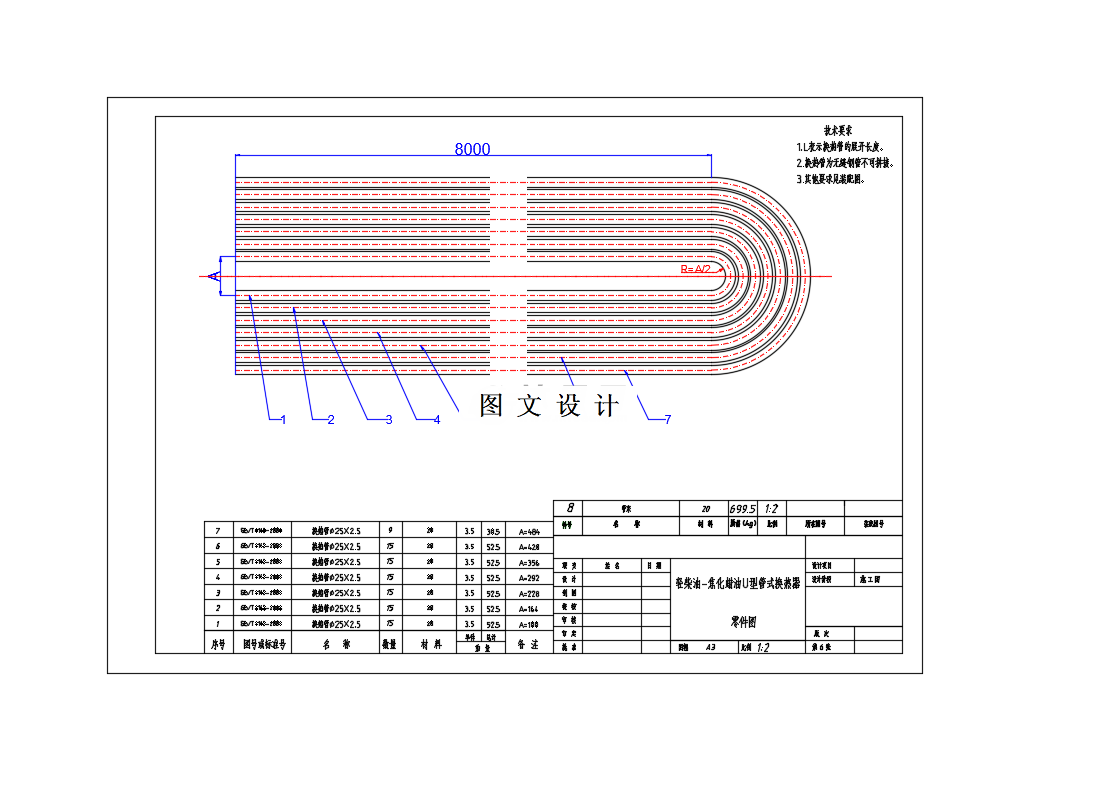

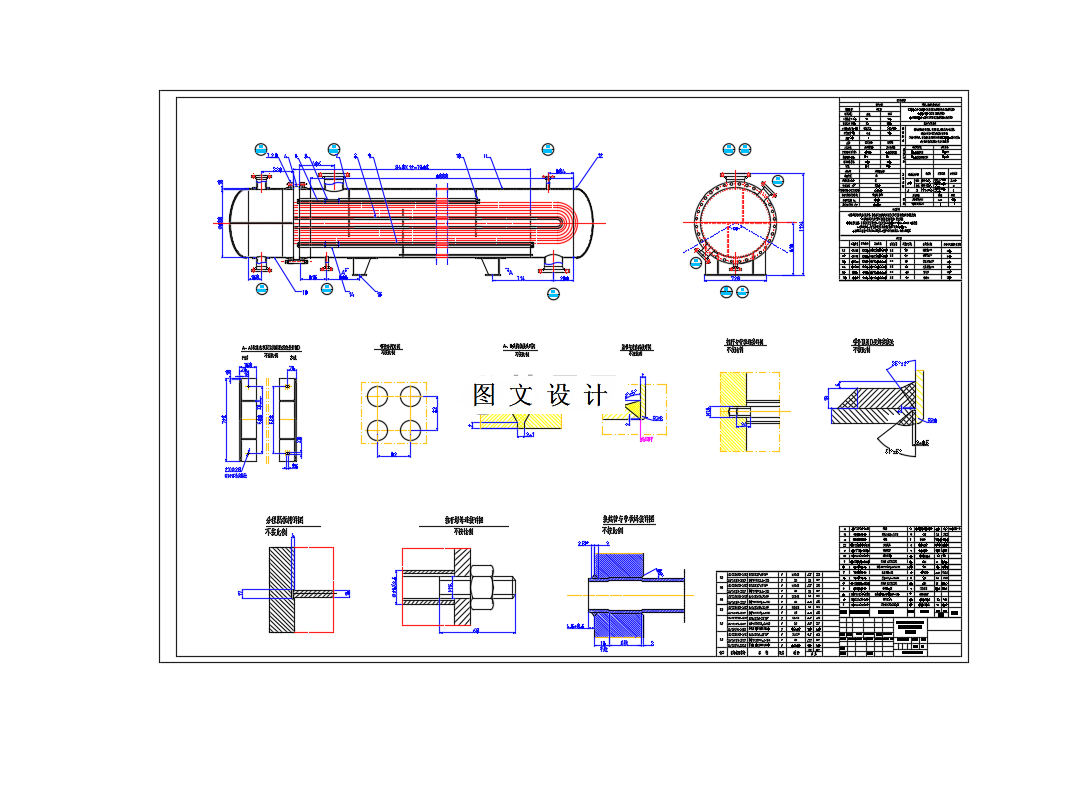

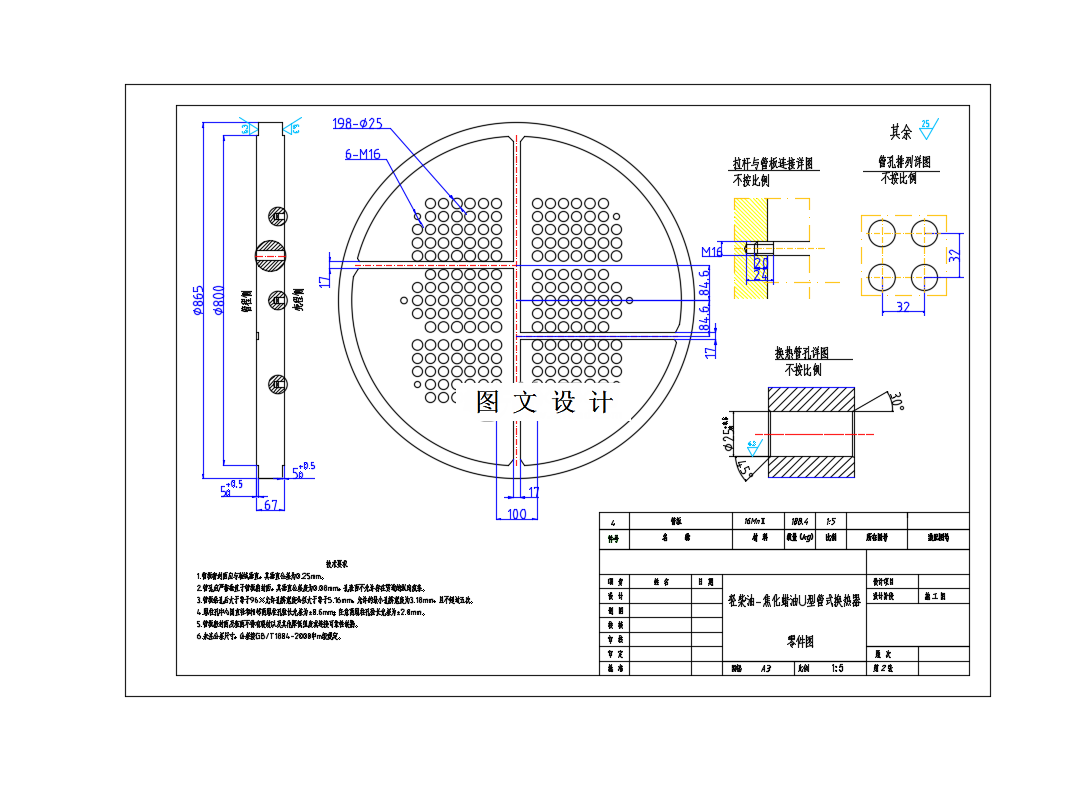

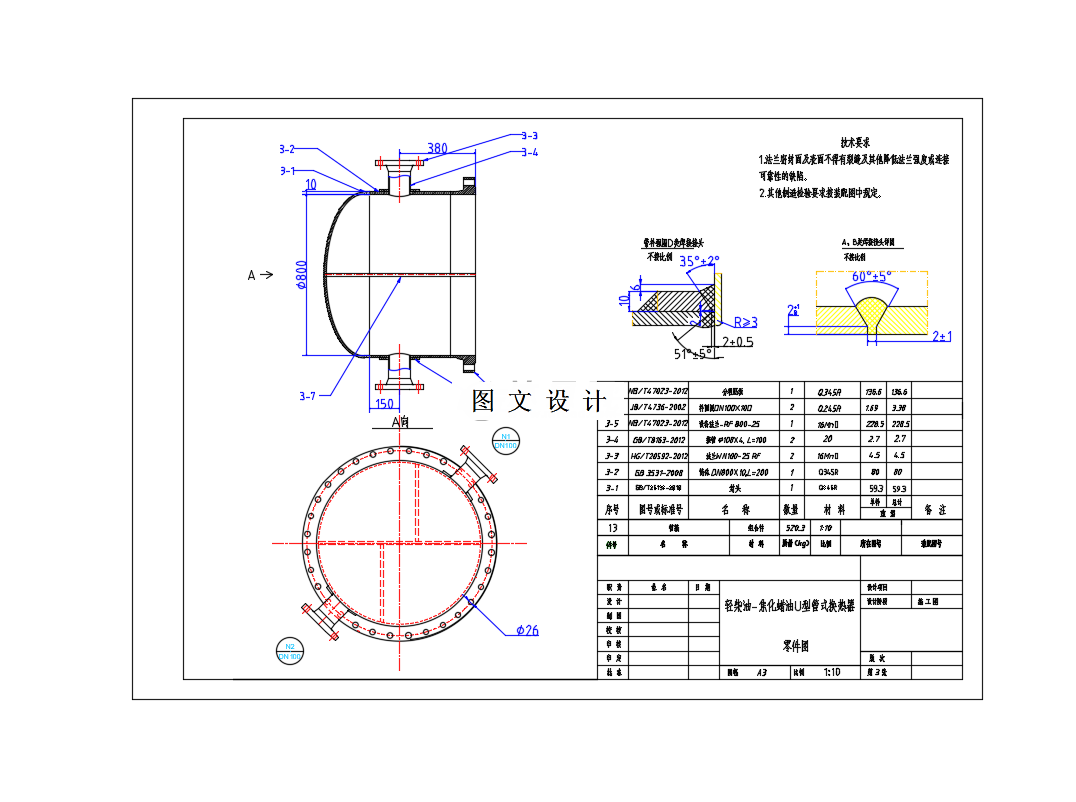

CAD版本图纸，共6张

摘要

换热器在石油化工，能源动力等工业部门十分常见，在工业生产中也有着不可或缺的地位。换热设备的形式和结构多样，工业中，管壳式换热器以及板式换热器较为常见。按照用途，其可分为蒸发器、冷却器和再沸器等。轻柴油-焦化蜡油 U 型管式换热器是换热器中一个典型的产品。本次从三个步骤进行 U 型管式换热器的设计，分别是工艺计算、结构设计、经济核算。在第一个步骤中，确定了管程和壳程流体及其物性参数，通过计算选定为六管程，确定了换热管数、长度等相关结构数据并进行了传热系数和压降校核。在第二个步骤的结构设计中，本文还进行了封头、管箱、法兰、支座等的选取以及开孔补强校核。 925656
