M9146-20th粗苯冷却器设计 下载积分：50　资料编号： M9146

作品包括:

Word版设计说明书1份

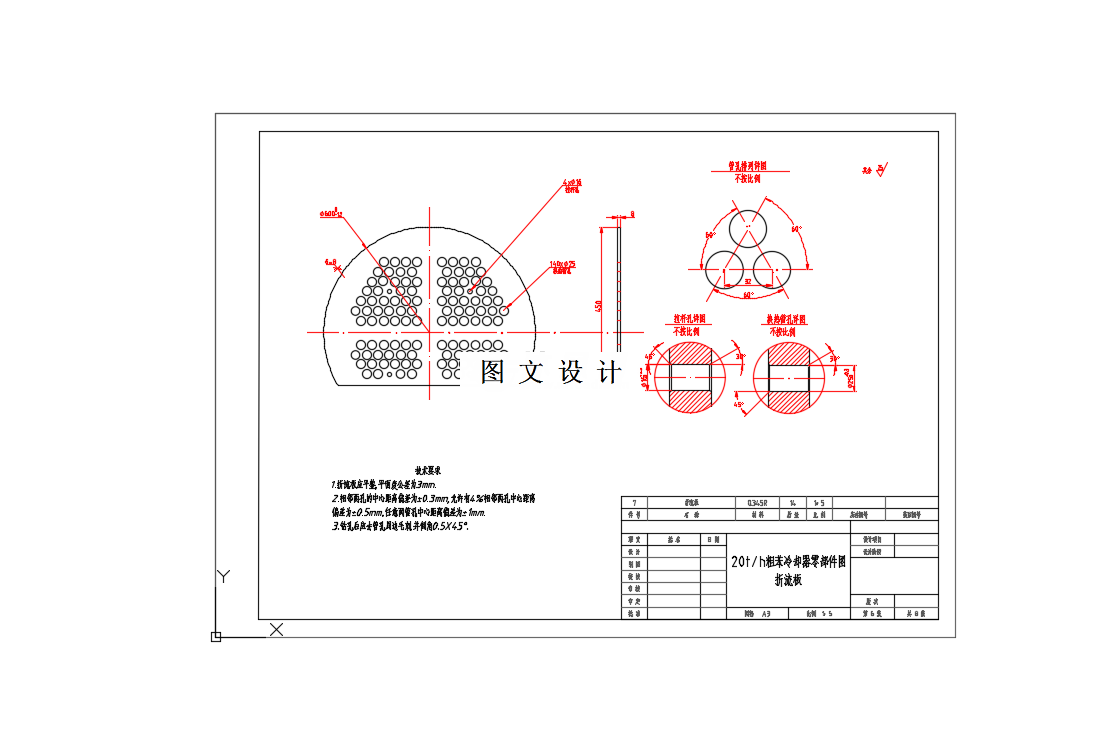

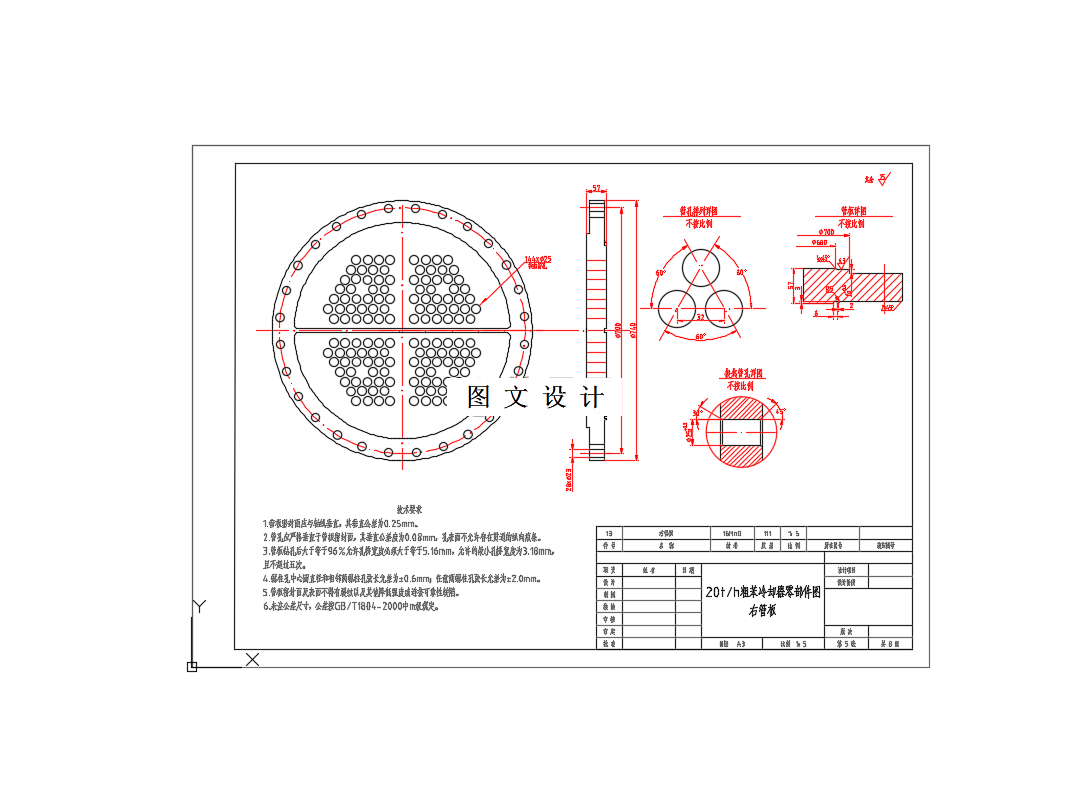

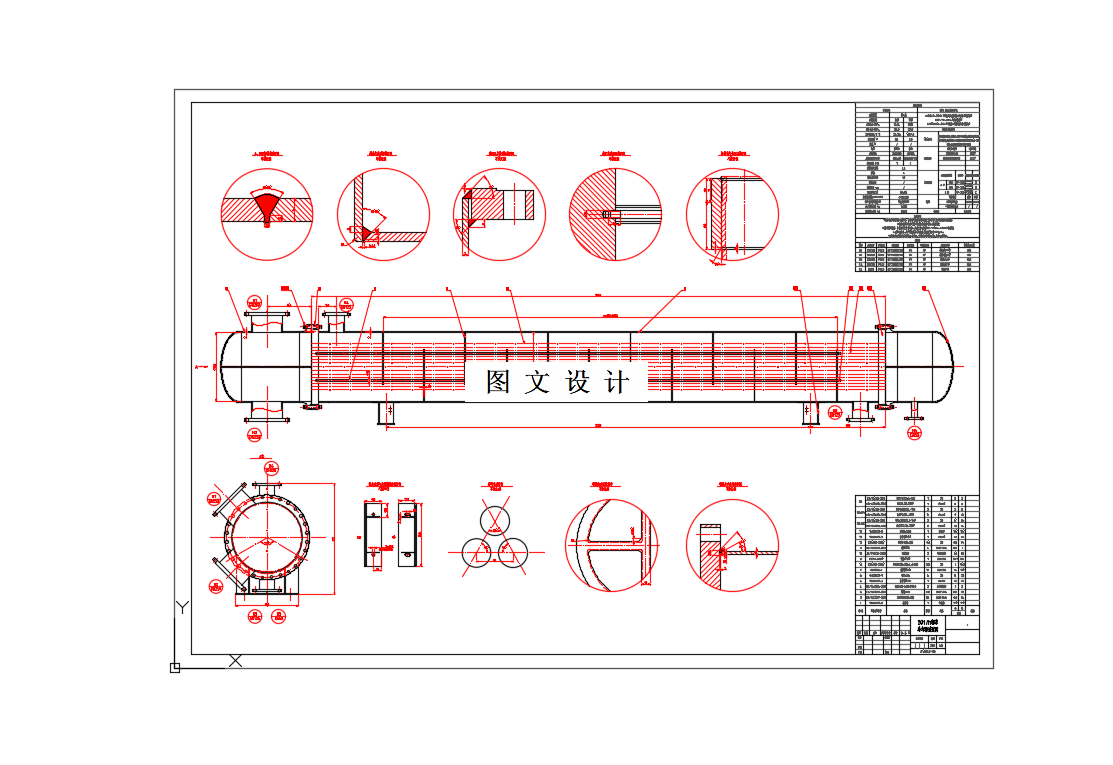

CAD版本图纸，共7张

摘要

热交换器是广泛在工业生产中使用的工艺流程设备，本次 20t/h 粗苯冷却器的设计选择使用固定管板式换热器，结构不仅简单，而且紧凑、成本低、能够承受高介质压力。本次设计分为工艺计算、结构设计、强度校核等部分。在工艺计算部分，查取介质的物性参数，通过对换热量的等价关系初步得到换热面积，设计采用四管程结构，并通过对传热系数的估算与校核，最终对压降校核以满足设计的要求。结构设计包括封头、筒体以及管箱的壁厚设计及校核，管板的计算与 6 种危险工况下对管板的强度的校核以及拉脱力的校核、接管法兰的设计选用，以及开孔处的补强，所用支座的选择等设计， 最后进行了经济核算。本次设计严格遵循 GB150-2011《压力容器》、GB/T151-2014《热交换器》等国家标准中的公式、图表、计算步骤，尽自己所能将该热交换器设计得节能、高效、环保。
