M9149-3NB-1600钻井泥浆泵设计 下载积分：50　资料编号： M9149

作品包括:

Word版设计说明书1份

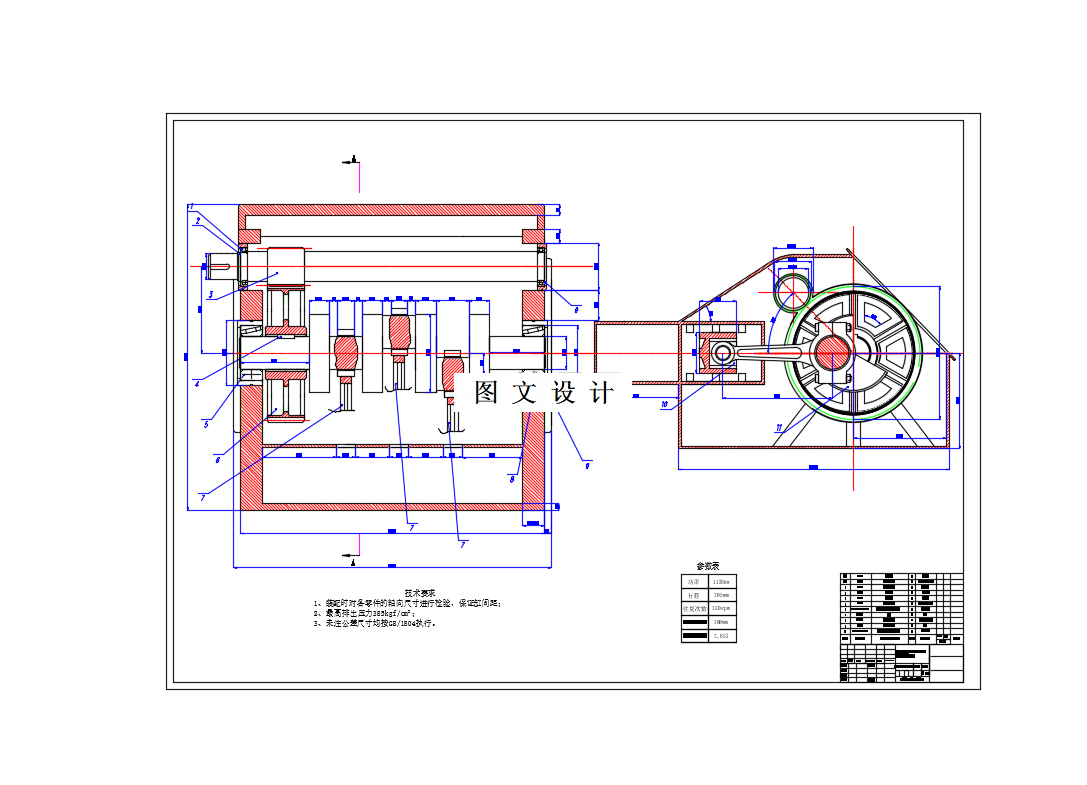

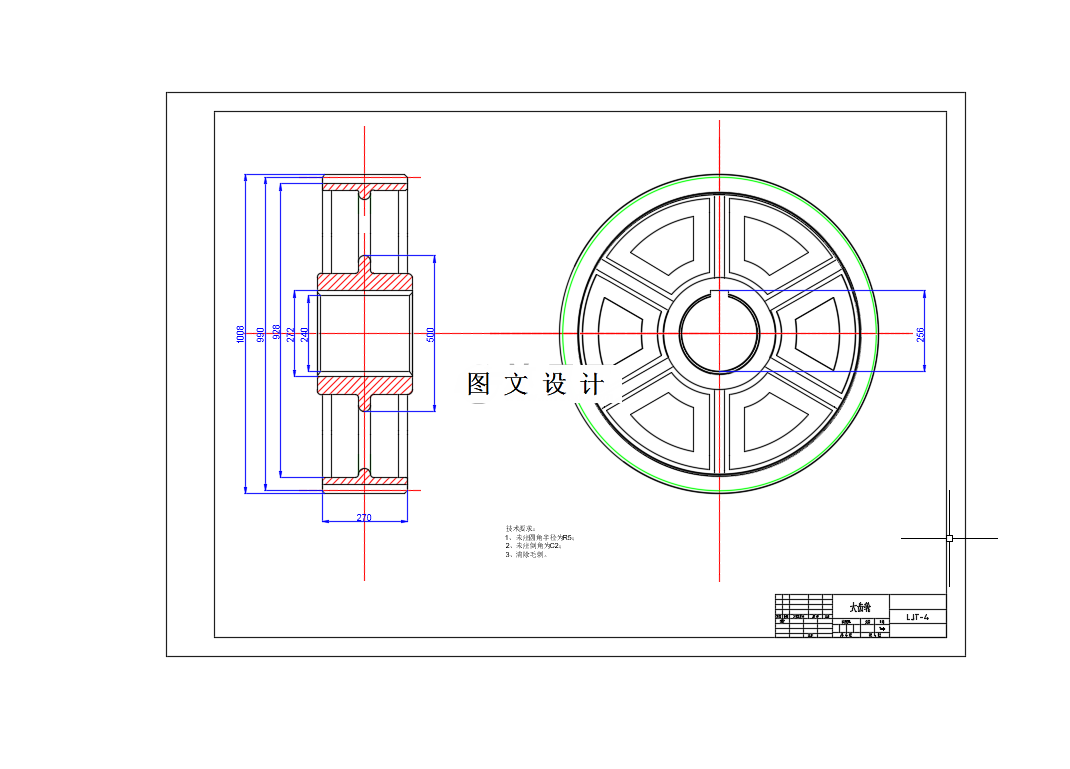

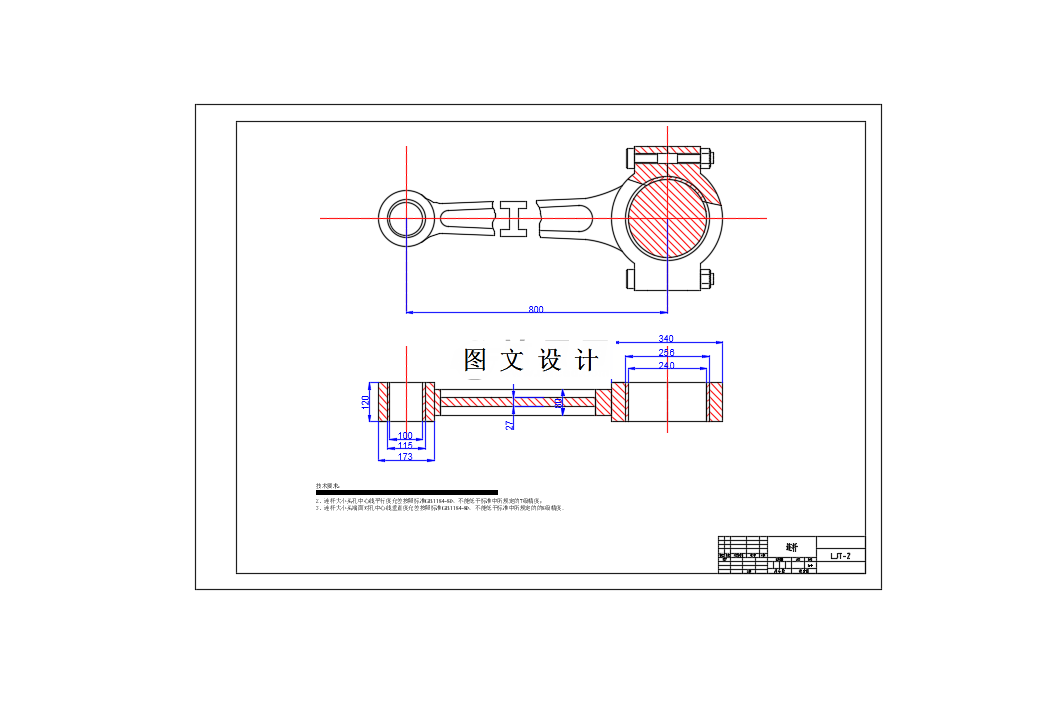

CAD版本图纸，共6张

摘要

随着当前石油矿场钻井工艺的发展，市场上对泥浆泵的需求量越来越大，对泥浆泵的设计上的要求也越来越高。泥浆泵的工作原理是：当曲轴旋转时，活塞向动力端方向移动，液缸的容积增大、压力降低，被输送液体在压力差的作用下被吸入液缸。曲轴旋转180°后，活塞向液力端移动，液体被挤压，液缸内压力急剧增大，在压力差的作用下，吸入阀关闭排出阀打开，液缸内液体被送出到排出管路中。往复泵的曲轴不停旋转，往复泵不断吸入和排出液体。本次设计的是泥浆的动力端，设计流程是，首先搜集资料，确定设计方案，完成设计的前期材料准备工作。对主要部件进行受力分析。完成分析后开始总体设计和零部件设计。零部件设计包括主动轴、曲轴、连杆、十字头和齿轮。
