作品包括

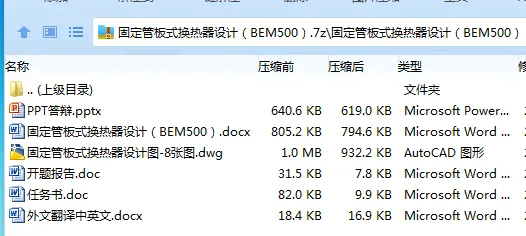

Word版说明书1份，共27页，约6900字

任务书一份

开题报告一份

外文翻译一份

PPT答辩一份

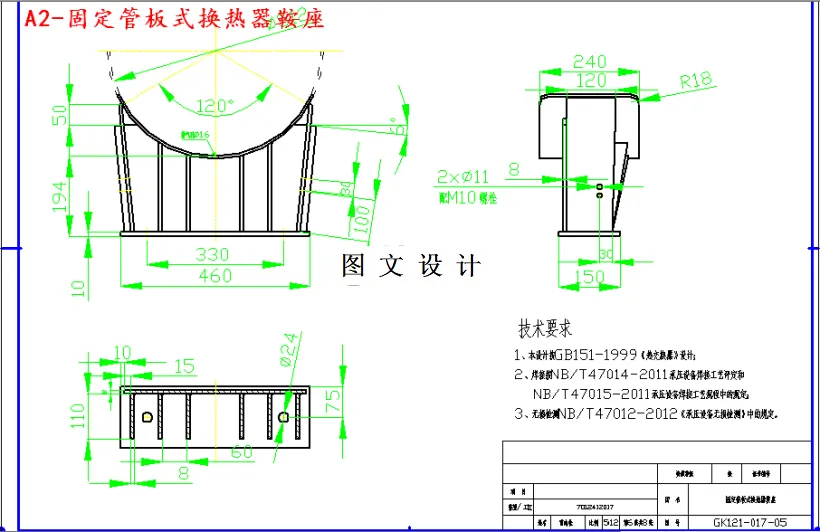

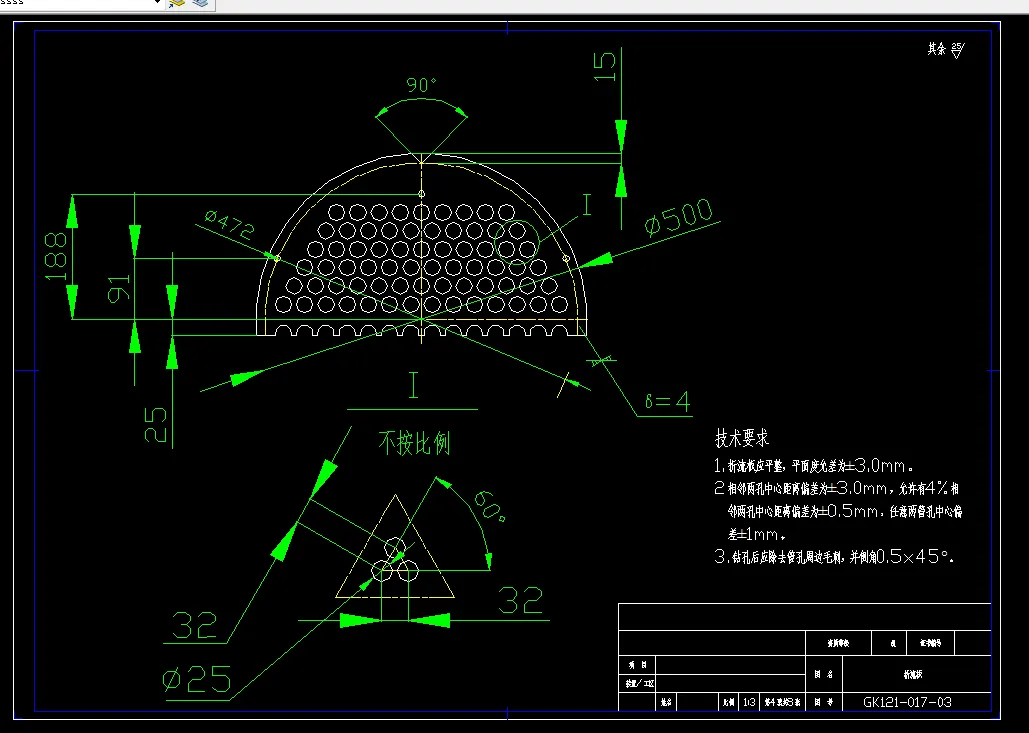

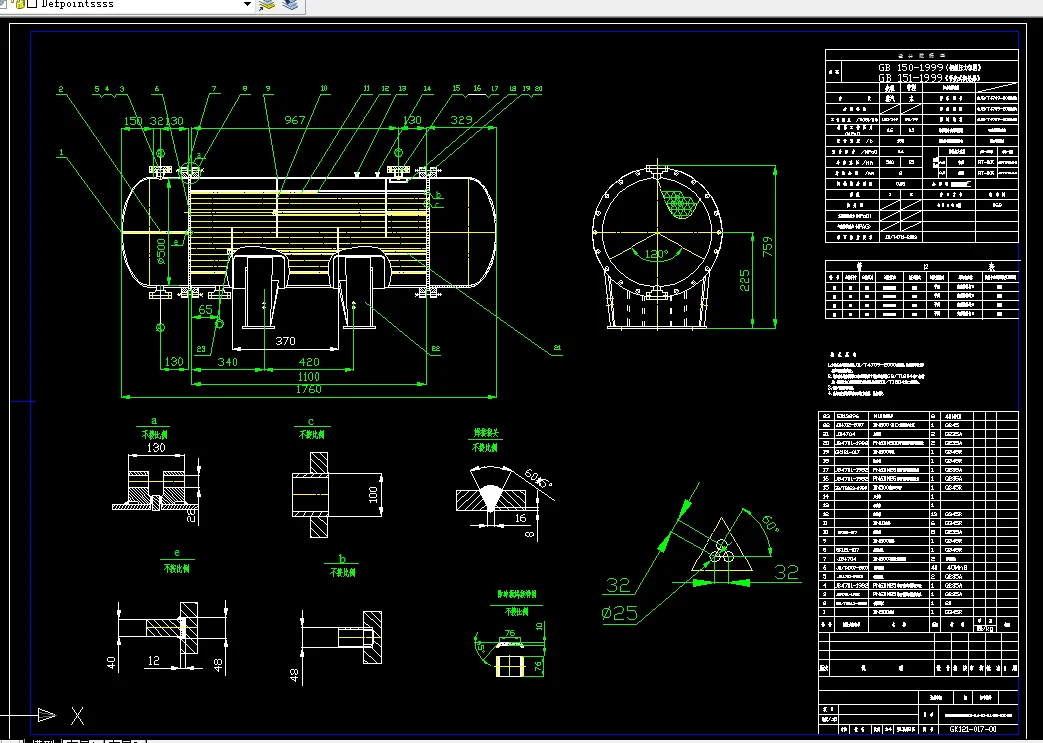

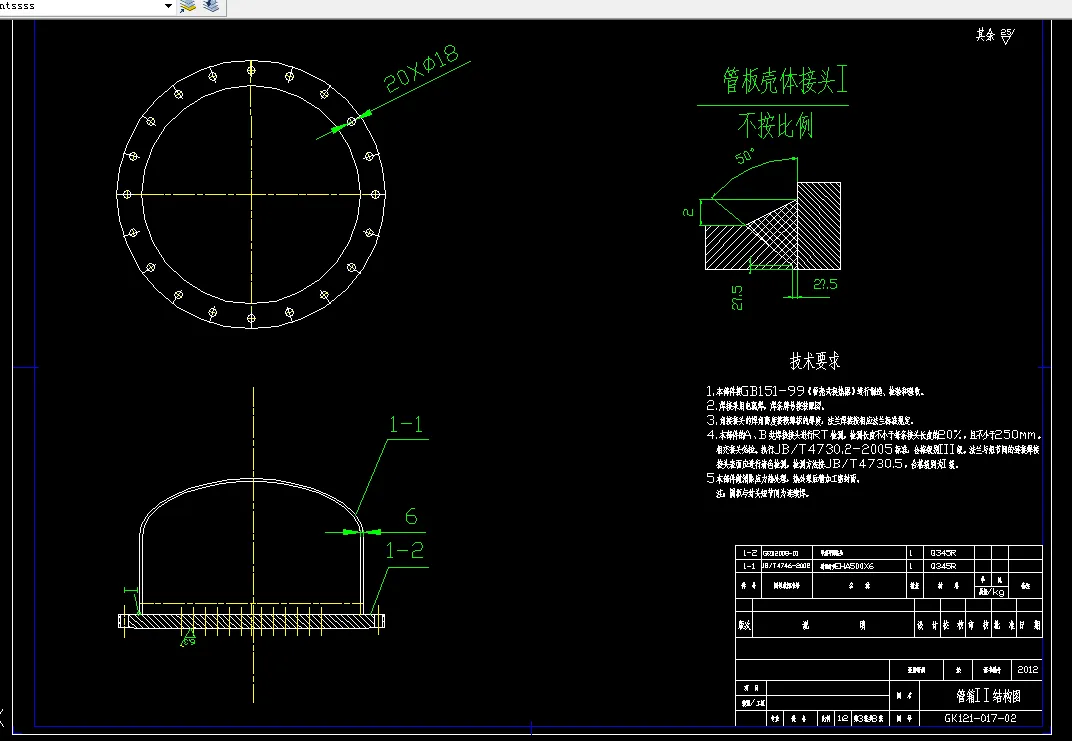

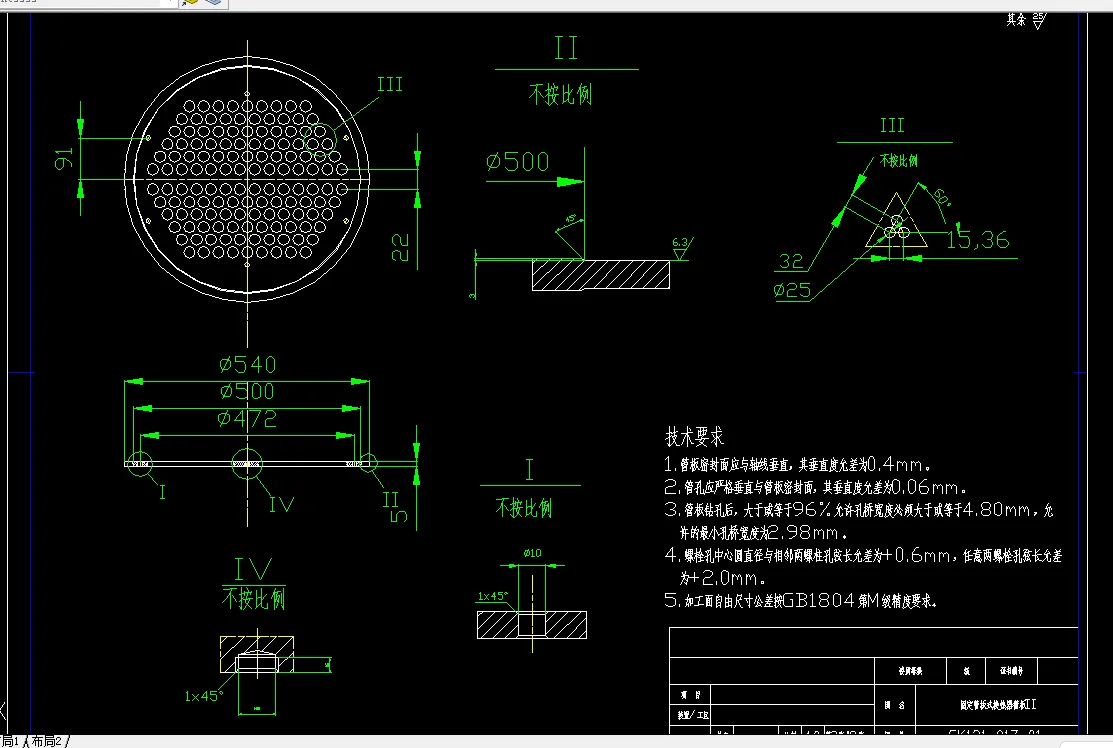

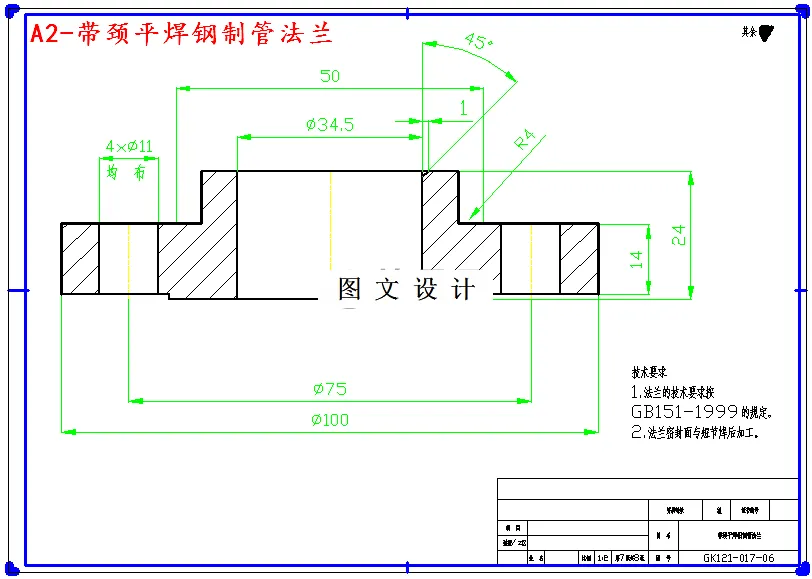

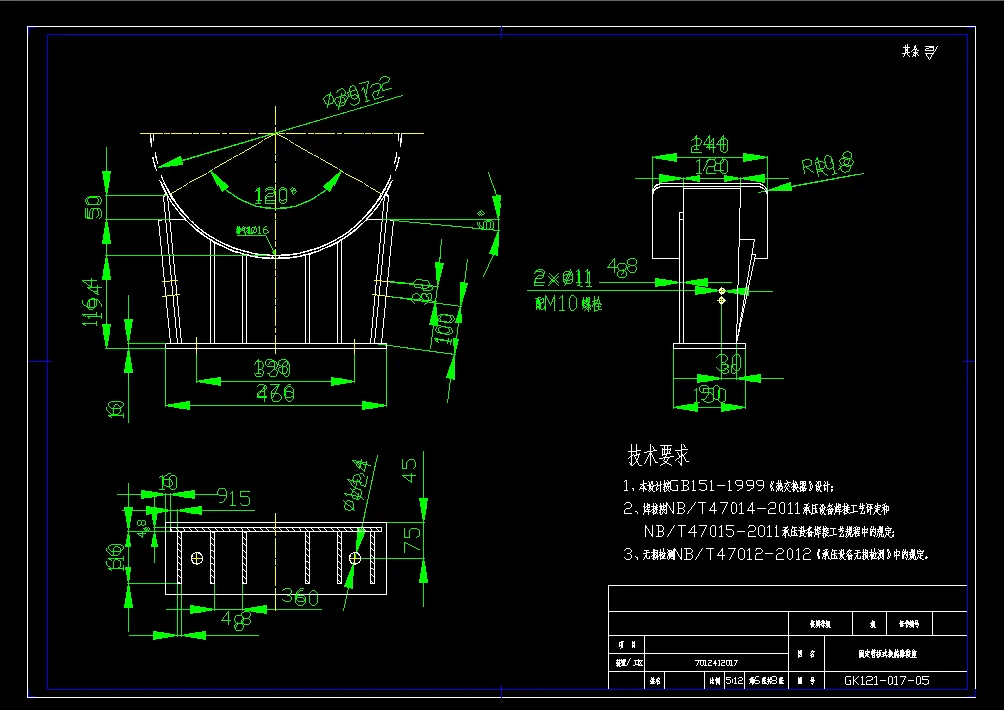

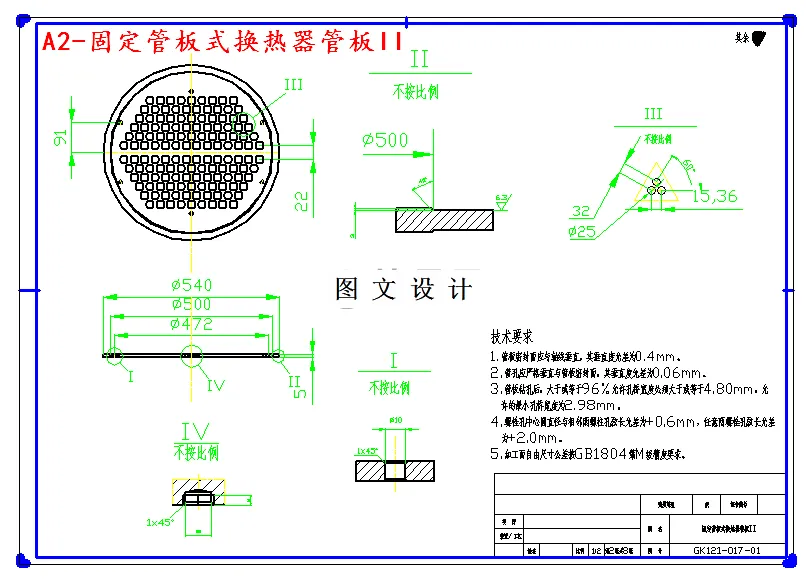

CAD版本图纸，共8张

摘要

固定管板式换热器是一种管壳式换热器，它结构较简单，制造可用的材料繁多，适用性广，性能方面，能承受较高的压力及温度，所以在高温高压环境中占有率非常大。

    本课题是固定管板式换热器BEM500-0.6-13-1.1/25-2Ⅱ(公称直径500mm,管程和壳程压力是0.6Mpa，公称换热面积是13m²,管长是1.1m，采用外径25mm的碳素钢普通冷拔钢管,管程为2)。

  主要根据上述换热器规格对零件及细组件进行选择和计算，以及主要材料的选用，尺寸的确定，壁厚计和开孔补强的计算等。

关键词：管板式，设计

目    录

摘要…………………………………………………………………………………………………1

Abstract………………………………………………………………………… …… …… ……2

前言…………………………………………………………………………………………………3

第一章  换热器介绍………………………………………………………………………………4

 1.1  换热器的应用………………………………………………………………………………4

 1.2 换热器的主要分类 …………………………………………………………………………4

  1.2.1  板式换热器 ……………………………………………………………………………4

  1.2.2  管壳式换热器的分类及特点 …………………………………………………………4

第二章  工艺计算…………………………………………………………………………………6

 2.1  设计参数 ………………………………………………………………………………… 6

 2.2  壳体与管箱厚度的确定……………………………………………………………………6

  2.2.1  壳体与管箱材料的选择 ………………………………………………………………6

  2.2.2  封头厚度的确定 ………………………………………………………………………8

 2.3  换热管设计…………………………………………………………………………………9

  2.3.1  换热管的规格和尺寸偏差 ……………………………………………………………9

  2.3.2  管子的选用………………… …………………………………………………………9

 2.4  管板设计 …………………………………………………………………………………10

  2.4.1  管板部分计算及选用…………………………………………………………………10

  2.4.2  管板的连接选择………………………………………………………………………10

  2.4.3  管板的设计计算………………………………………………………………………11

第三章   换热器余下部分设计…………………………………………………………………12

 3.1  分程隔板的设计 …………………………………………………………………………12

 3.2  进出口接管的设计 ………………………………………………………………………12

  3.2.1  接口法兰的设计………………………………………………………………………12

 3.3  法兰及部件选择 …………………………………………………………………………13

  3.3.1 法兰的垫片的设计…………………………………………………………………… 14

  3.3.2  法兰的设计……………………………………………………………………………14

 3.4  接管的计算 ………………………………………………………………………………15

  3.4.1  管箱壳体连接…………………………………………………………………………15

  3.4.2  接管处开孔补强设计…………………………………………………………………15

  3.4.3  接管最小位置…………………………………………………………………………15

  3.4.4  法兰螺栓的设计………………………………………………………………………16

  3.4.5  折流板设计……………………………………………………………………………16

 3.5 拉杆与定距管………………………………………………………………………………17

  3.5.1  拉杆的结构形式………………………………………………………………………17

  3.5.2  拉杆的尺寸设…………………………………………………………………………17

  3.5.3  拉杆的直径和数量……………………………………………………………………18

  3.5.4  定距管尺寸设计………………………………………………………………………18

 3.6  防冲的设计 ………………………………………………………………………………18

  3.6.1  防冲板形式……………………………………………………………………………18

  3.6.2  防冲板的参数…………………………………………………………………………18

 3.7  防短路结构 ………………………………………………………………………………20

 3.8  鞍座的选择 ………………………………………………………………………………20

总结 ………………………………………………………………………………………………22

参考文献 …………………………………………………………………………………………23

致谢 ………………………………………………………………………………………………24
