M9213-NJ130变速箱体三面攻丝组合机床总体设计 下载积分：50　资料编号： M9213

作品包括:

Word版设计说明书1份

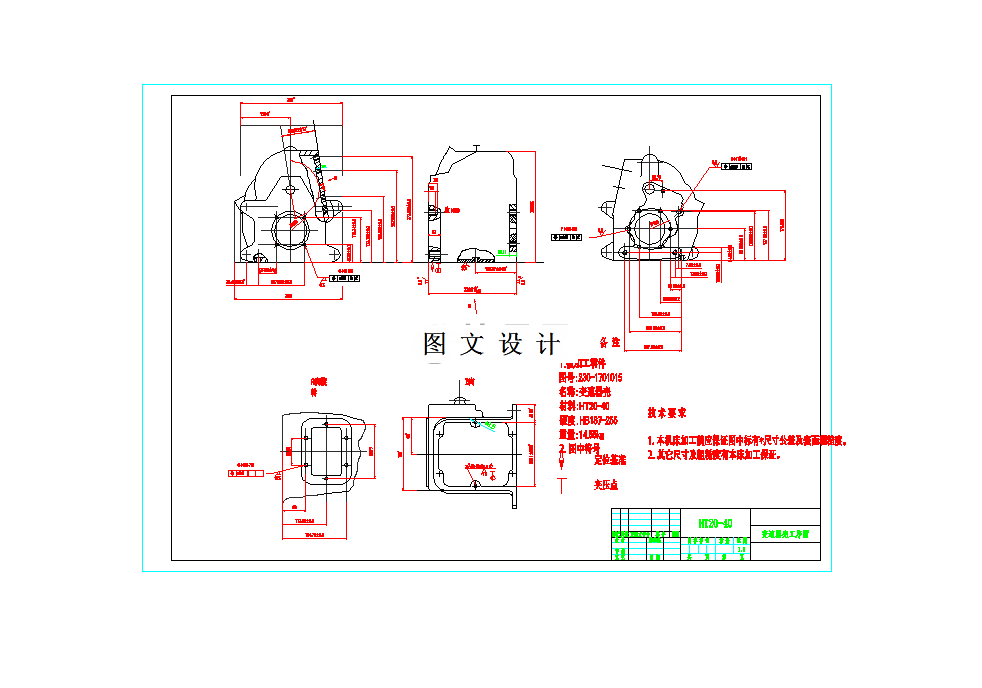

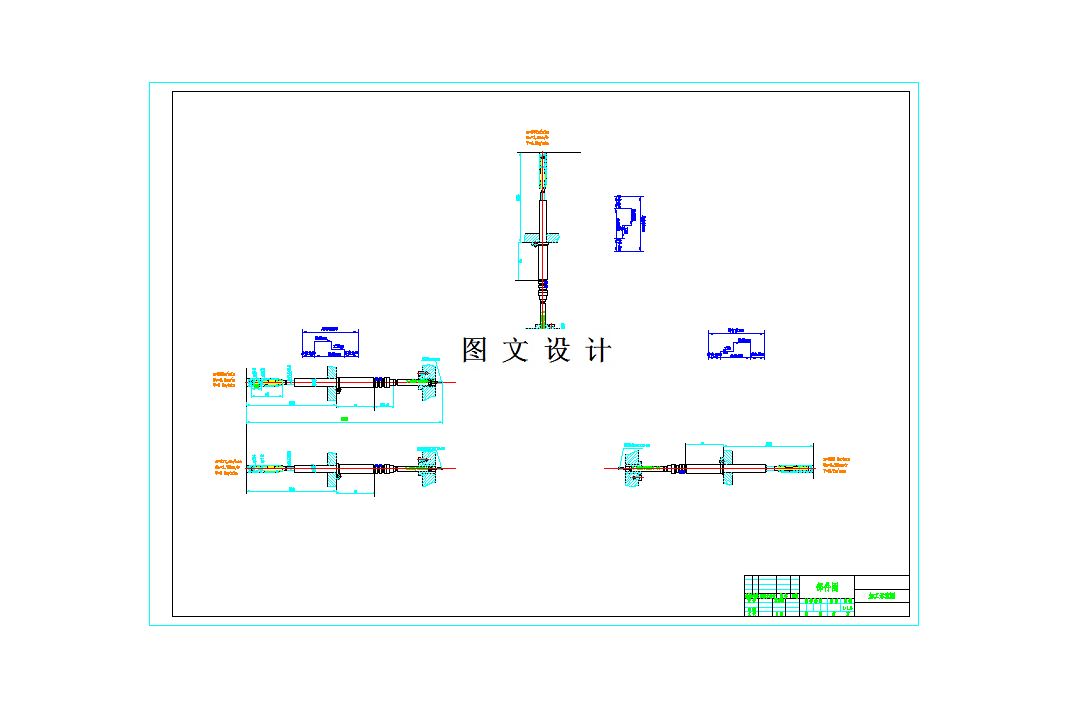

CAD版本图纸，共3张

摘要

本文本文所加工和研究的组合机床同时可以用于对箱体内部零件的三面螺纹孔的加工攻丝,降低了机床的加工成本,提高了机床生产的效率。本文所研究的内容主要包括箱体内部工件的定位夹紧和其总体设计。本文所加工的机床箱体内部零件左侧分别有7个螺纹孔m10-7h深18和3个螺纹孔m12-7h深32,右侧4个螺纹孔m8-7h深20,后侧6个螺纹孔m10-7h深12.5。本文首先确定了机床的结构配置,随即对机床进行了结构方案的正确选择和"三图一卡"的结构图绘制,这是本组合机床设计的总体设计基本思路。本机床主要采用卧式机床对单工件进行定位,三个平面同时进行攻丝。在对单工件的定位与夹紧的过程中,定位左侧、底部和顶部。采用气缸导向夹紧,执行端采用导杆导向夹紧,更加稳定可靠。该组合卧式机床的产品具有加工精度高、操作方便、结构简单、减少人工的操作、加快了生产的节奏等一系列优点。914549
