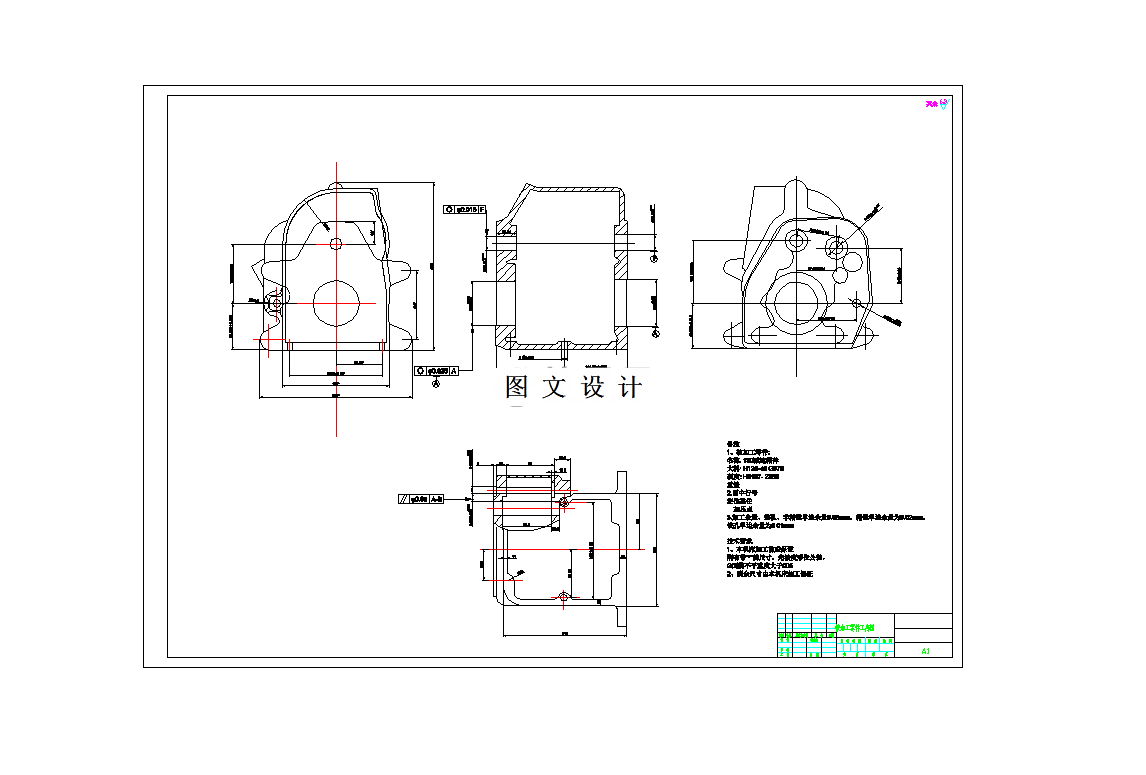

M9215-NJ130变速箱体精镗组合机床夹具设计 下载积分：50　资料编号： M9215

作品包括:

Word版设计说明书1份

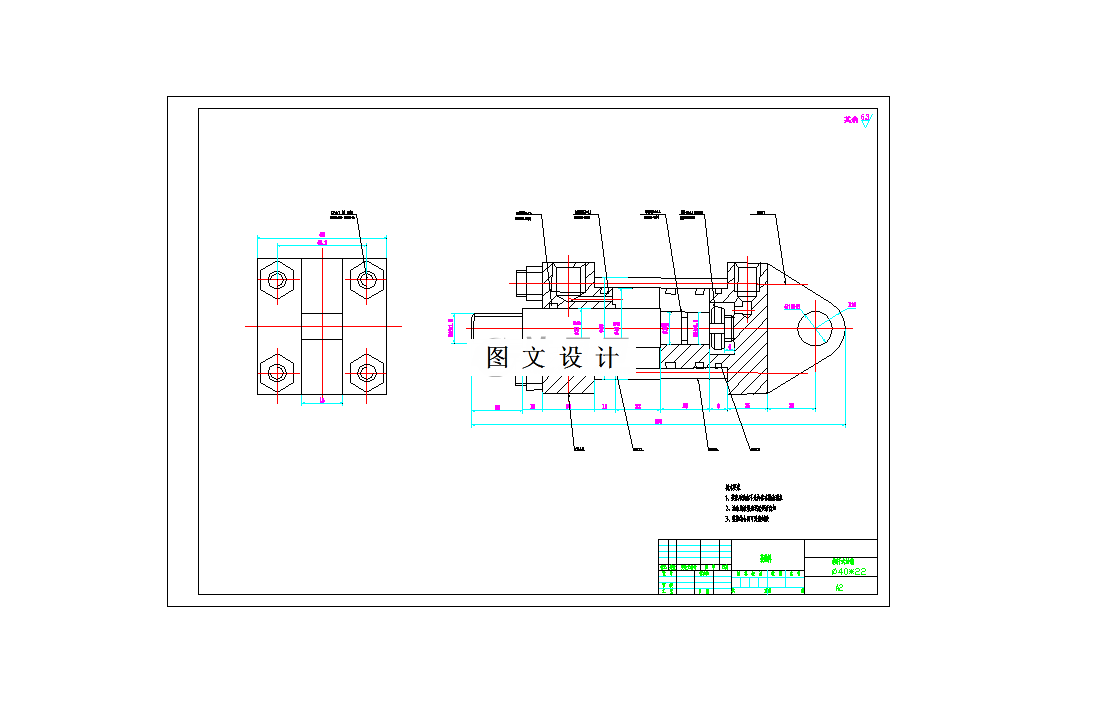

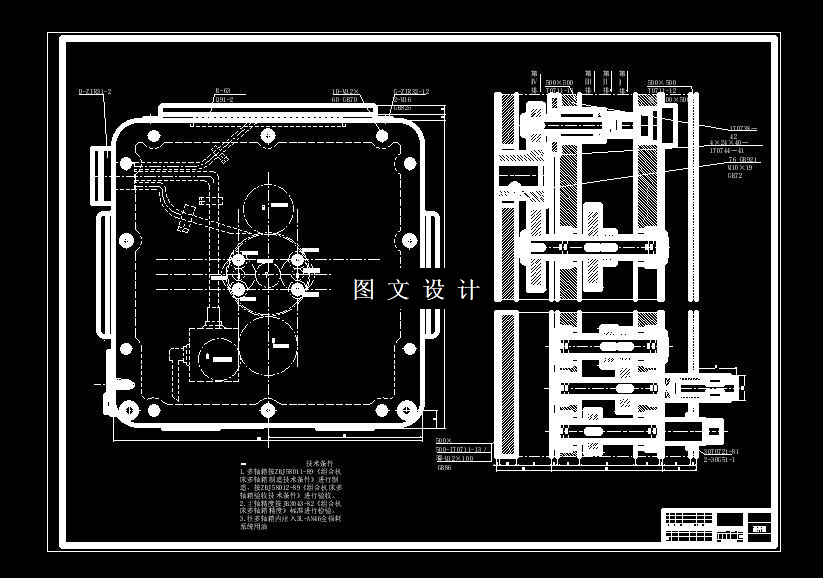

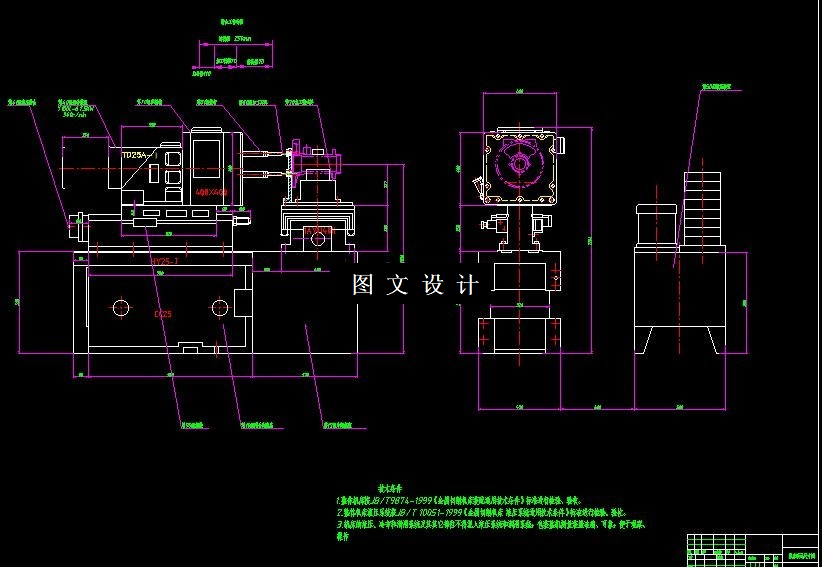

CAD版本图纸，共10张

摘要

在组合机床上所用的部件都是可以通用的，因为用于该设备的部件都是一系列的标准的，除了这些基础部件以外还有小部分的专用部件，这些专业部件是用来配合特殊形状的工件和不同的工艺要求，前者的特点是缩短设备的设计与制造时间，所以组合机床不需要大量的人为劳动力。通过机械部件的相互配合产生的工件误差小。 本课题是设计 NJ130 变速箱体精镗组合机床的夹具，通过对加工零件及参考文献的分析，阐述了镗床夹具设计的工艺要求。展示了工件的定位夹紧方案，夹紧力的计算及其定位精度的计算。本夹具设计的装配图采用CAD制图。
