M9302-发动机连杆大头镗孔专机及主轴箱设计 下载积分:50 资料编号: M9302

1.打开支付宝或者微信扫描二维码。
2.填写金额:50
3.添加备注,填写资料编号:
资料编号: M9302
4.支付成功后,请发资料编号到邮箱:jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注:如果付款忘记填写资料编号,则发邮件时附带您的交易明细截图即可。
请耐心等待,如超过30分钟还没收到,请联系客服QQ:2363701252
点击分享:

作品描述

作品包括:

Word版设计说明书1份

CAD版本图纸,共6张

摘要

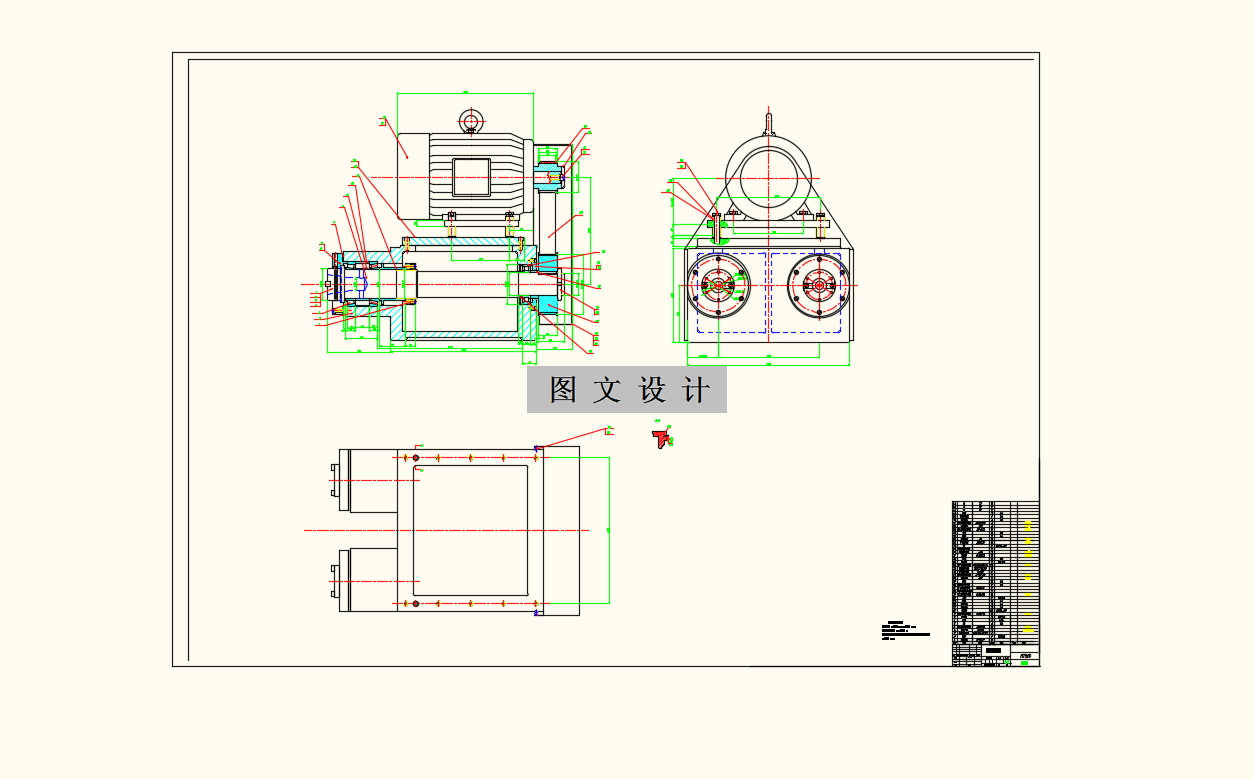

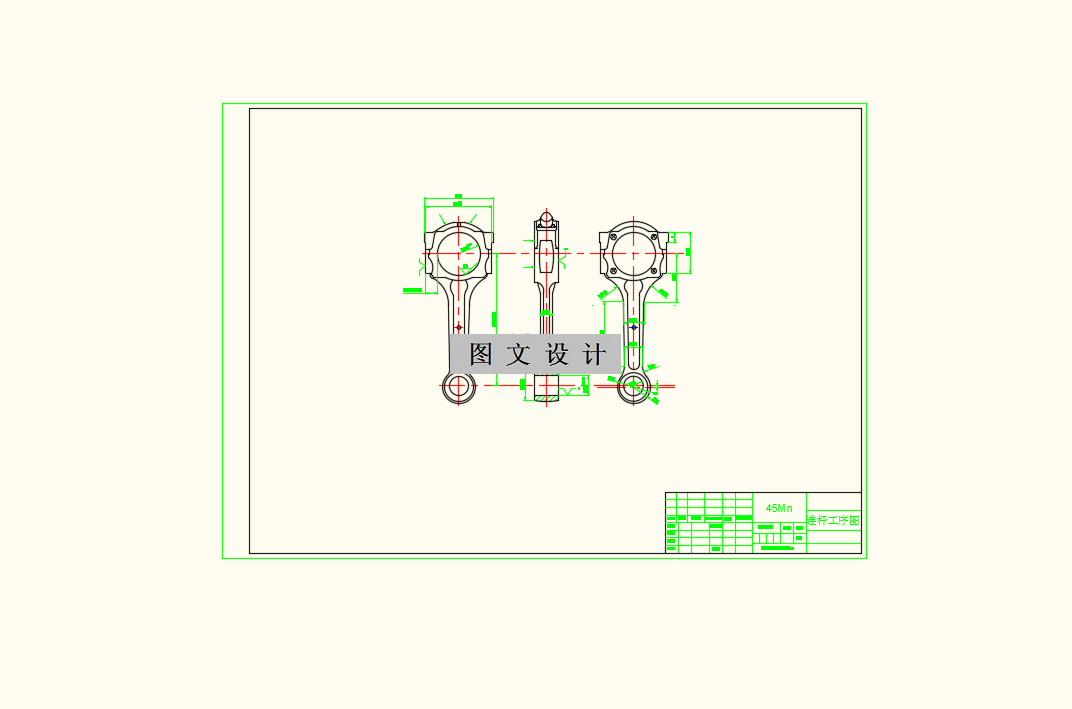

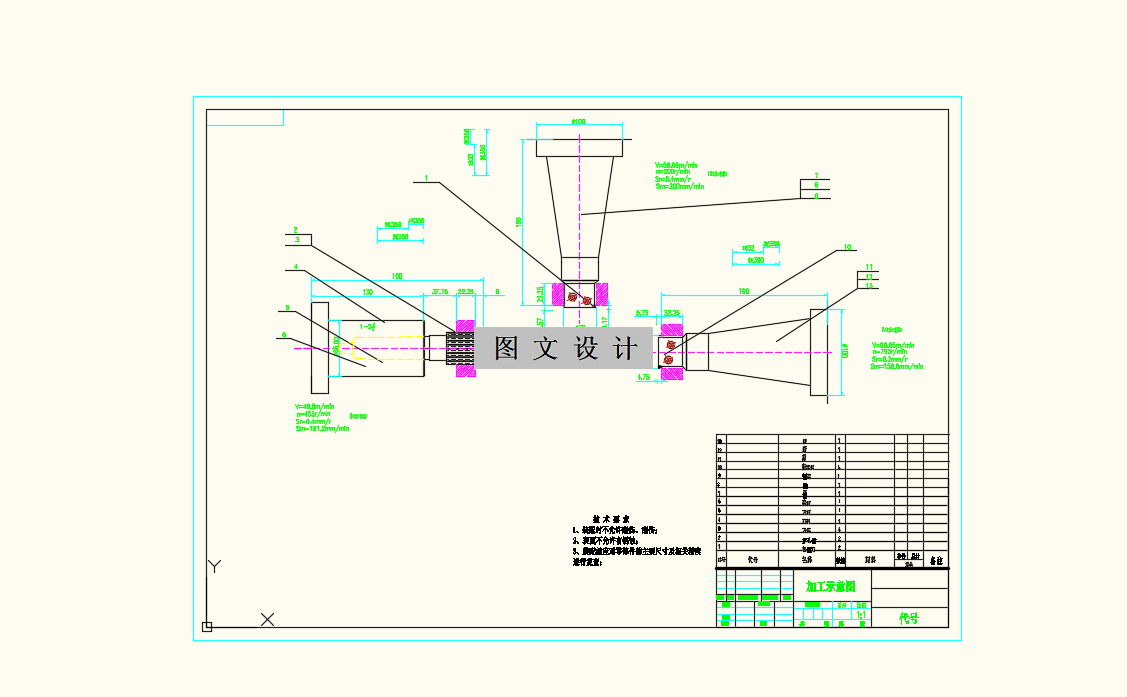

组合机床的总体设计主要是完成三图一卡,包括了:连杆镗孔的工序图、连杆镗孔的加工示意图、连杆镗孔的机床联系总图还有生产率计算卡。然后,三图一卡是这样确定的:其中有组合机床的现状、组合机床总体的设计一个方案。这其中又包括了工位的选择和输送方式的选择。紧接着是机床总体设计和主轴箱的一些设计计算。那么我们通过这一系列设计,达到了零件精度要求、机床刚性好、刀具磨损小、人工操作安全快捷方便这一系列目标。
