M9303-JL350数控镗铣床总体设计 下载积分：50　资料编号： M9303

作品包括:

Word版设计说明书1份

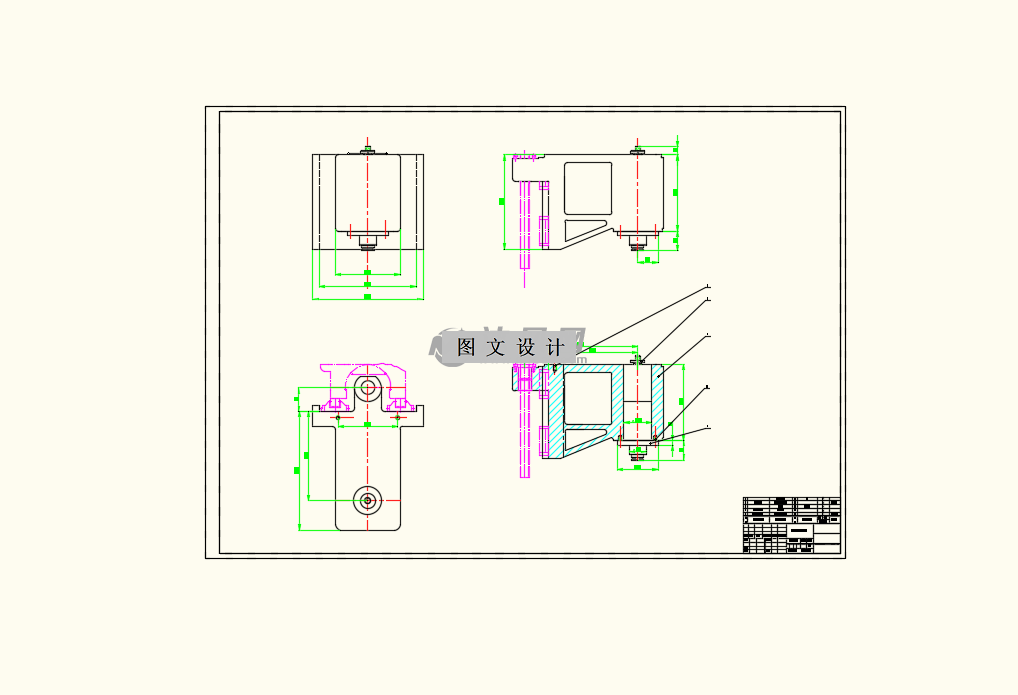

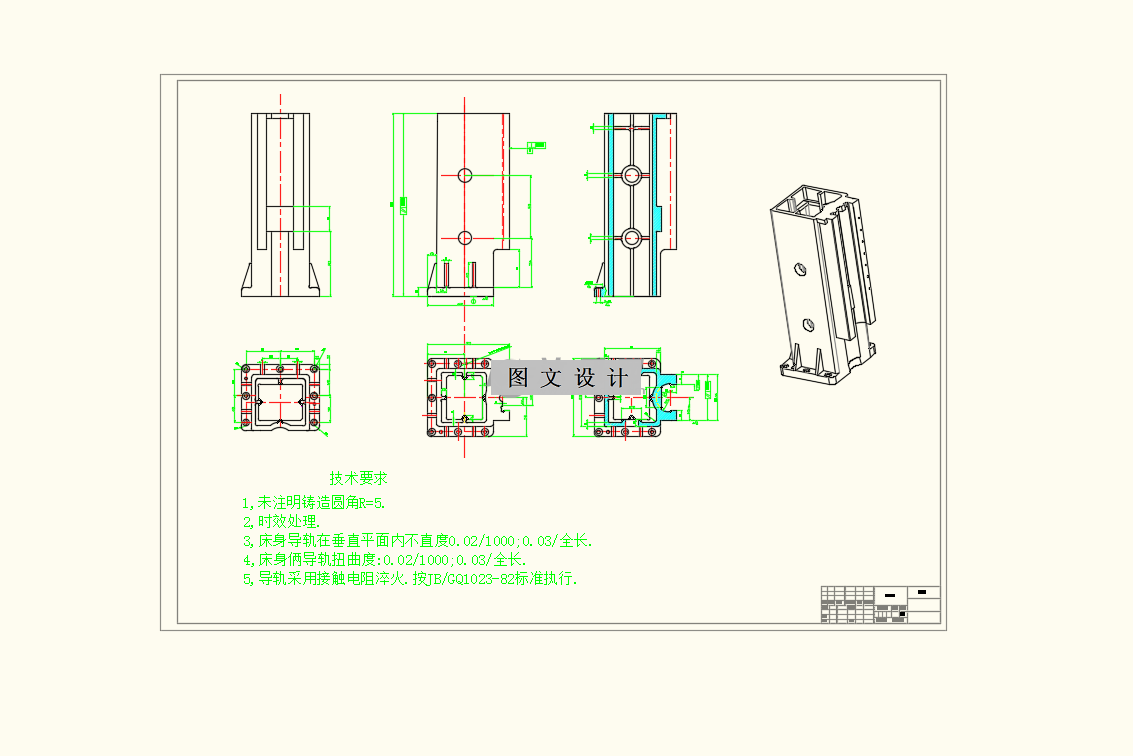

CAD版本图纸，共4张

摘要

通过对经济型数控机床信息的收集与分析，结合自身设计要求来对机床总体的结构进行设计，从各方面进行比较选择最合适的结构安排。主要针对总体布局、主传动系统、进给运动系统及辅助装置进行设计，选择了立式主轴的进给运动部件配置，铣头垂直进给、工作台水平进给的床身结构以及采用电主轴的主传动系统。本文着重讲解了滚珠丝杆螺母副的原理及选用，包括滚珠丝杆各种类型的选择、参数选择、精度选择、内外循环的选择等等。全面的阐述了进给传动系统所选择的主要部件的优点，再通过滚珠丝杆螺副、伺服电动机、联轴器等部件的计算、动态及误差分析，最终得到最优解。经济型数控镗铣床更加细致的设计让数控机床产品更加的合理实用，工人操作更加安全、方便、快捷。
