RT206-4100QB箱体钻孔组合机床右多轴箱设计 下载积分：50　资料编号： RT206

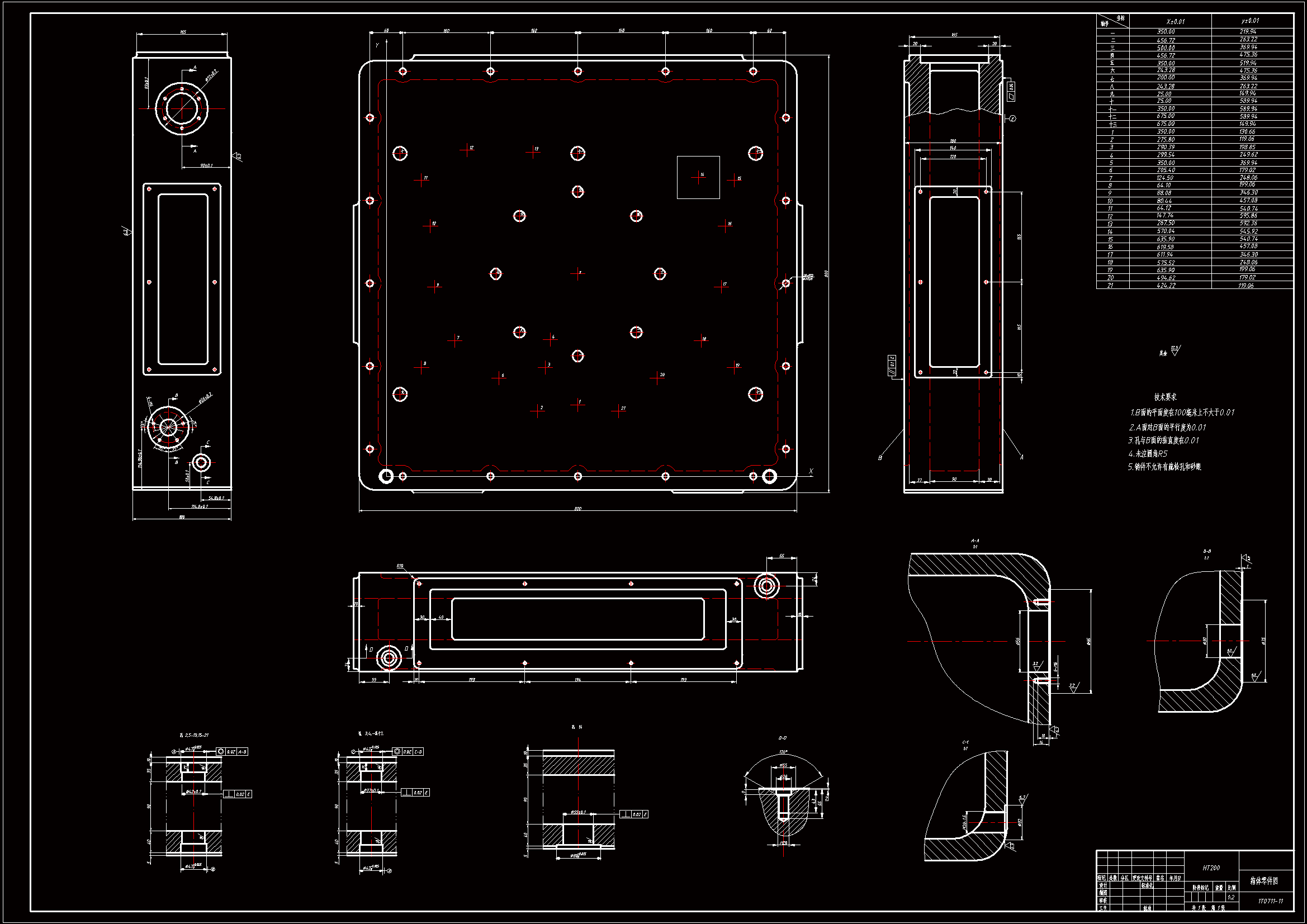

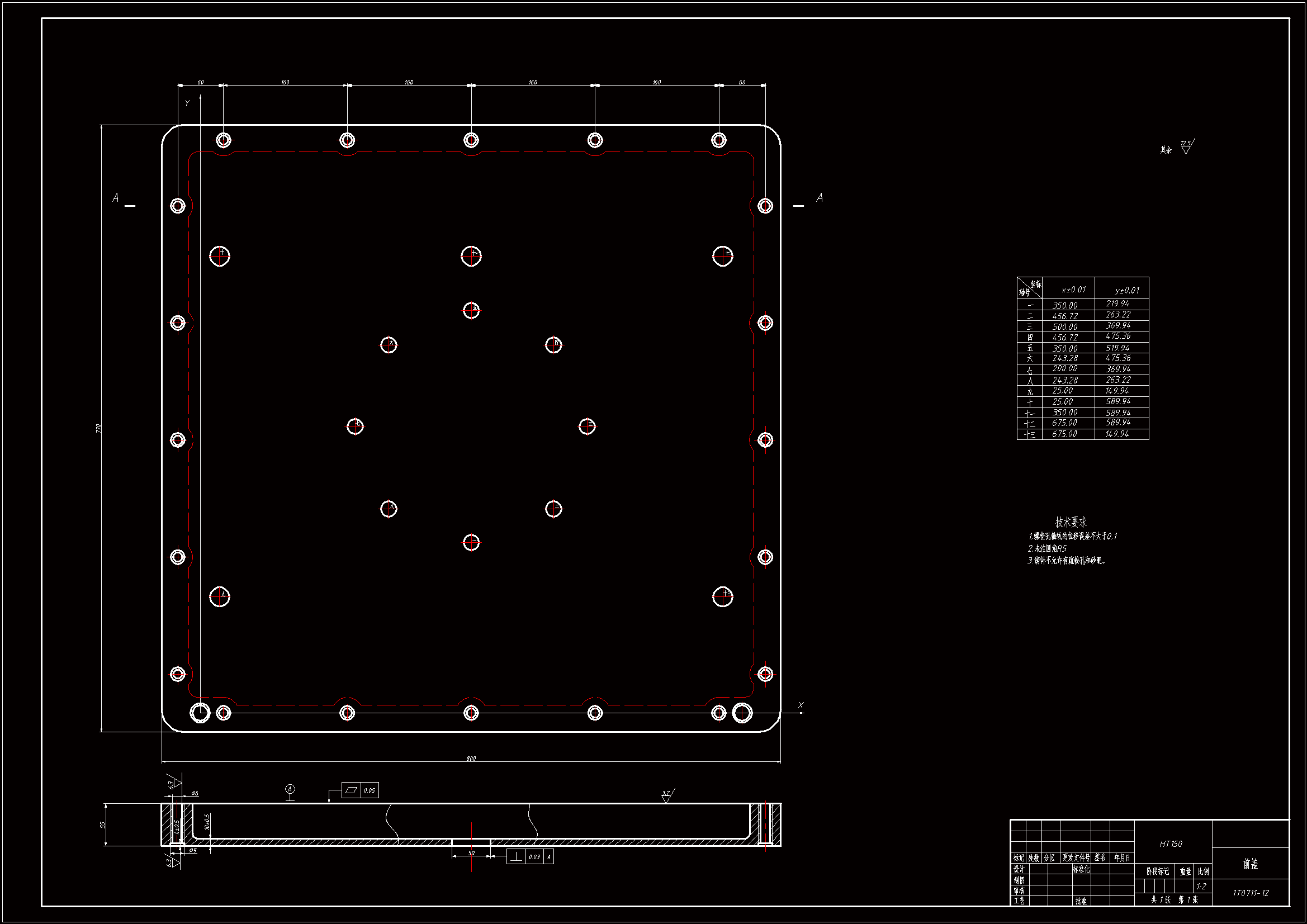

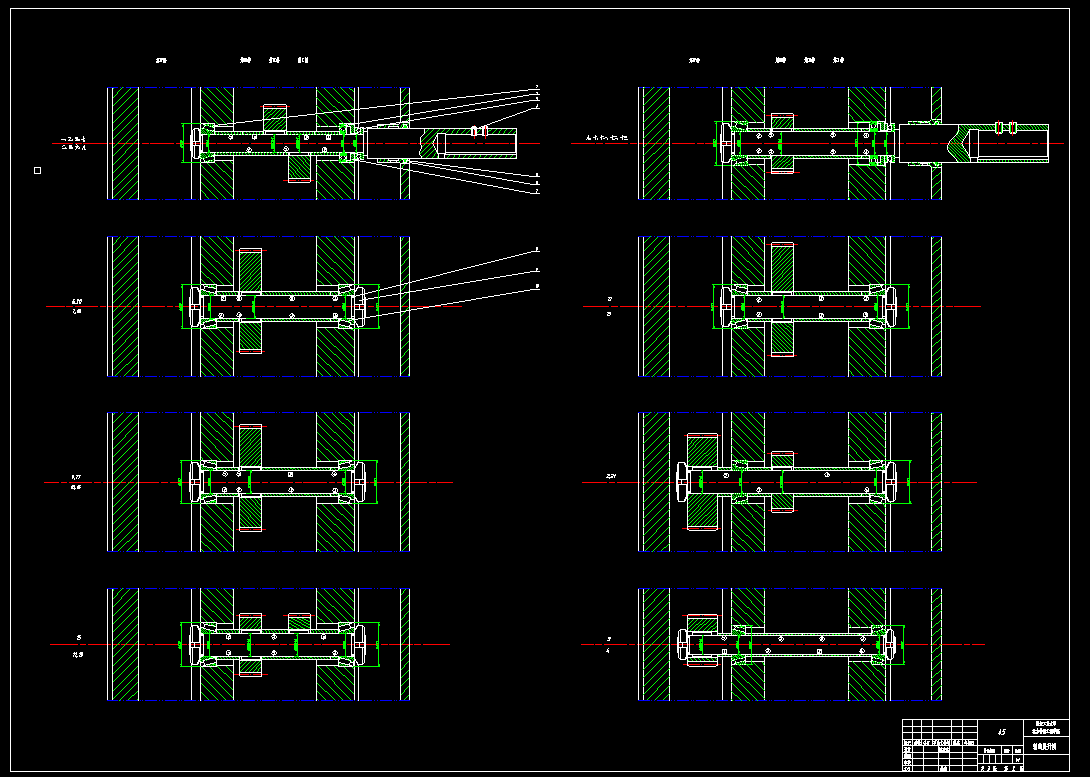

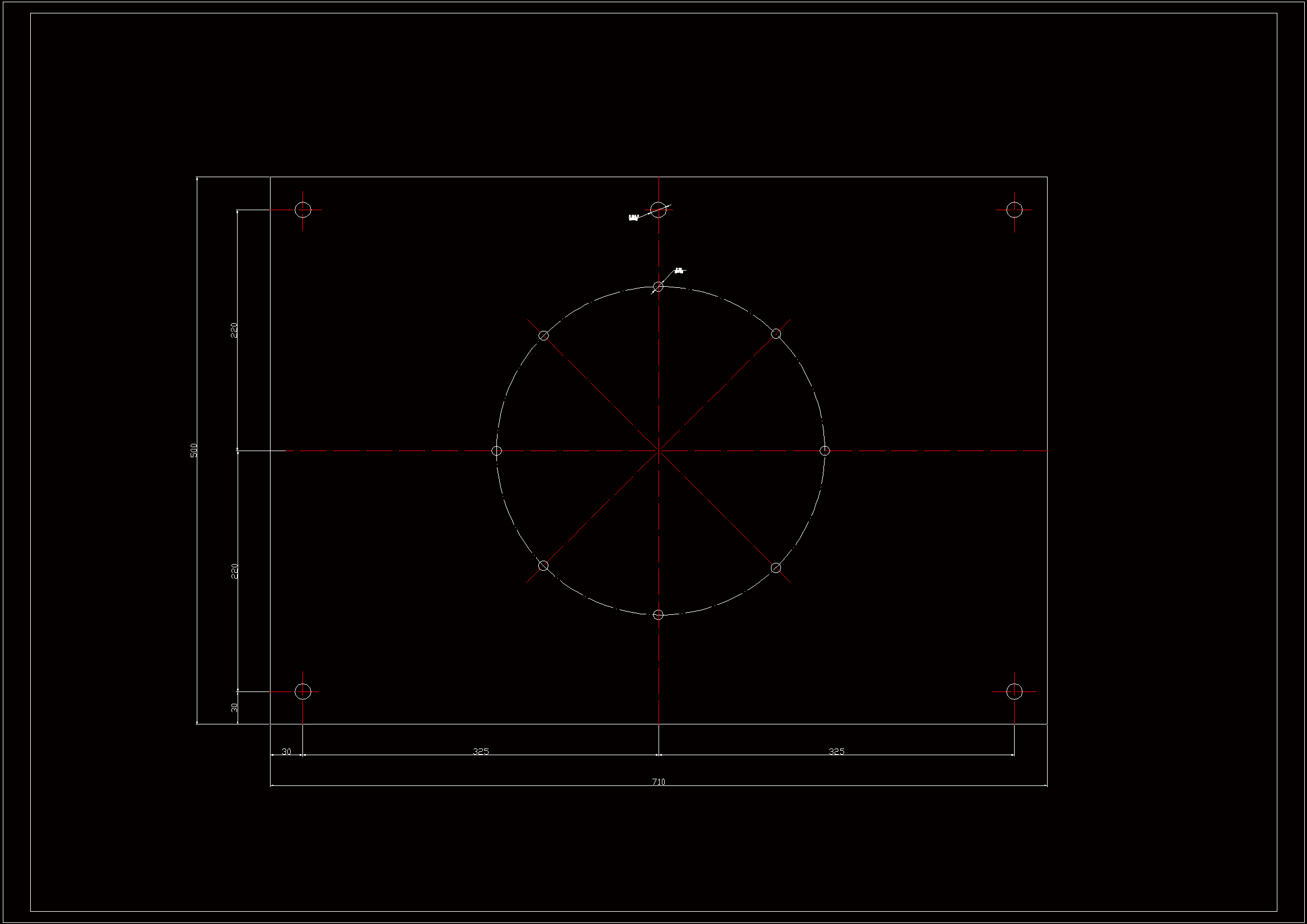

作品包括:

Word版设计说明书1份，共44页

开题报告一份

CAD版本图纸，共5张

摘要

本课题设计了某零件钻孔工位三面卧式组合机床右多轴箱。在设计过程中根据被加工零件孔的位置坐标计算确定了多轴箱体尺寸，通过钻孔工序切削用量的确定，以及计算出钻孔的切削参数，然后进行动力参数的计算。由动力参数计算功率选择了动力箱的型号，然后制定传动方案。根据传动方案及设计需求选定所用的轴，轴承，齿轮，油泵以及与之配套的零件，并计算出各主轴和传动轴的坐标。最后对本设计选用的轴，轴承，齿轮进行校核。多轴箱是组合机床的重要专用部件，一般具有多根主轴同时对一系列孔进行加工的功能。
