HN002-圆形多孔挡板冲压级进模具设计 下载积分：50　资料编号： HN002

作品包括:

Word版设计说明书1份

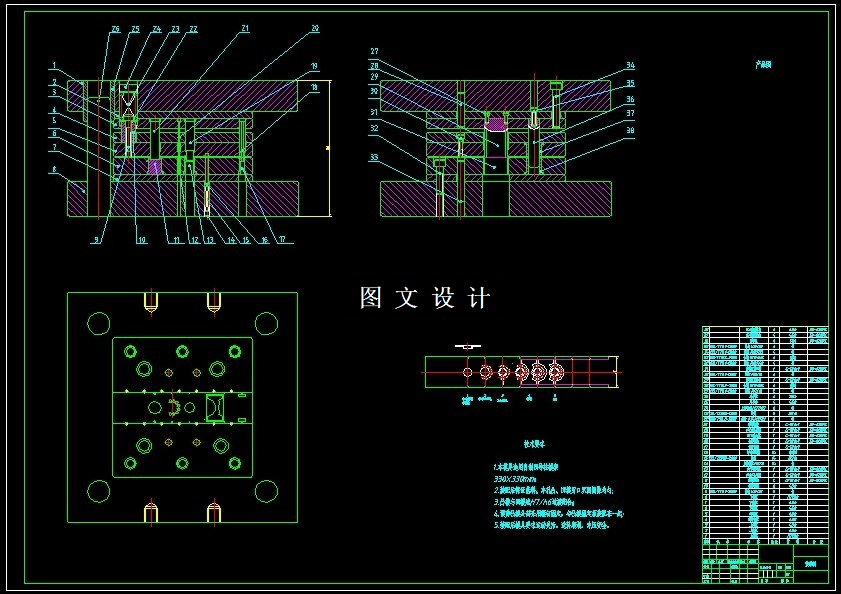

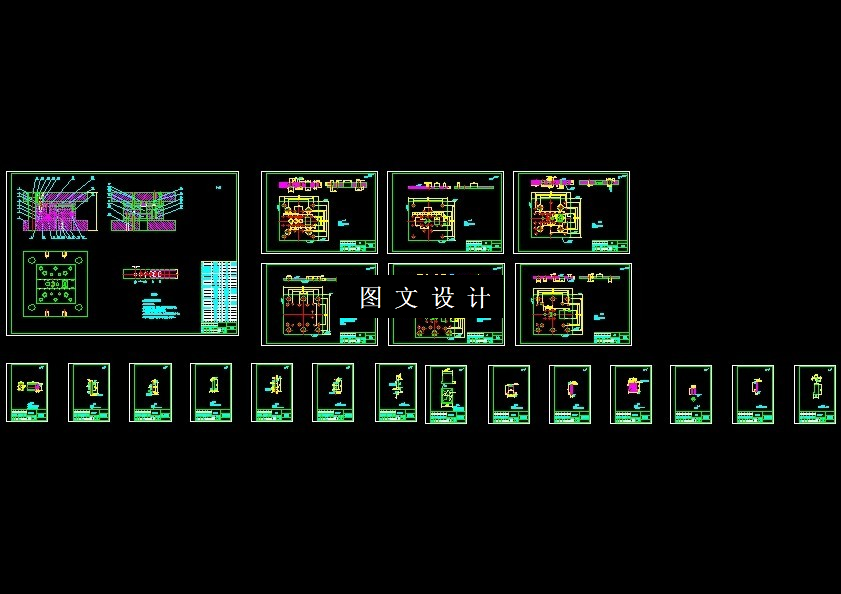

CAD版本图纸，共21张

摘要

圆形多孔挡板冲压级进模具设计 冲压模具的工作原理主要是根据零件的外形及工艺要求选用合适的凸模和凹模将板料分离或成形而得到所需制件。因为模具主要用于工件的大批量生产，而且模具需要保证冲压产品的尺寸精度和产品质量，所以要考虑模具的设计能否满足工件的工艺性，能否加工出合格的零件，以及后来的维修和存放是否合理等。本次设计中不仅要确保设计的模具做出的零件能满足工作要求、模具要有足够的使用寿命，还要考虑到它的实际工作环境和必须完成的设计任务。根据一系列的分析、设计、查表、计算，最终确定模具的模架采用对角型模架，凸模凹模采用分别加工法，这样可以采用线切割等数控设备来一次完成全部的工序加工。卸料方式采用弹性卸料，排样方式采用有废料斜排的方式以及采用级进冲压。
