Z2075-吉柴小区9号楼电气设计 下载积分：150　资料编号： Z2075

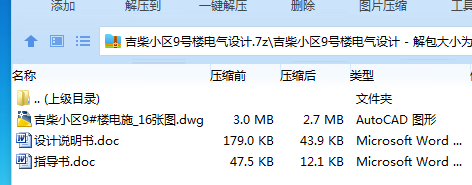

作品包括:

Word版说明书1份，共30页，约13000字

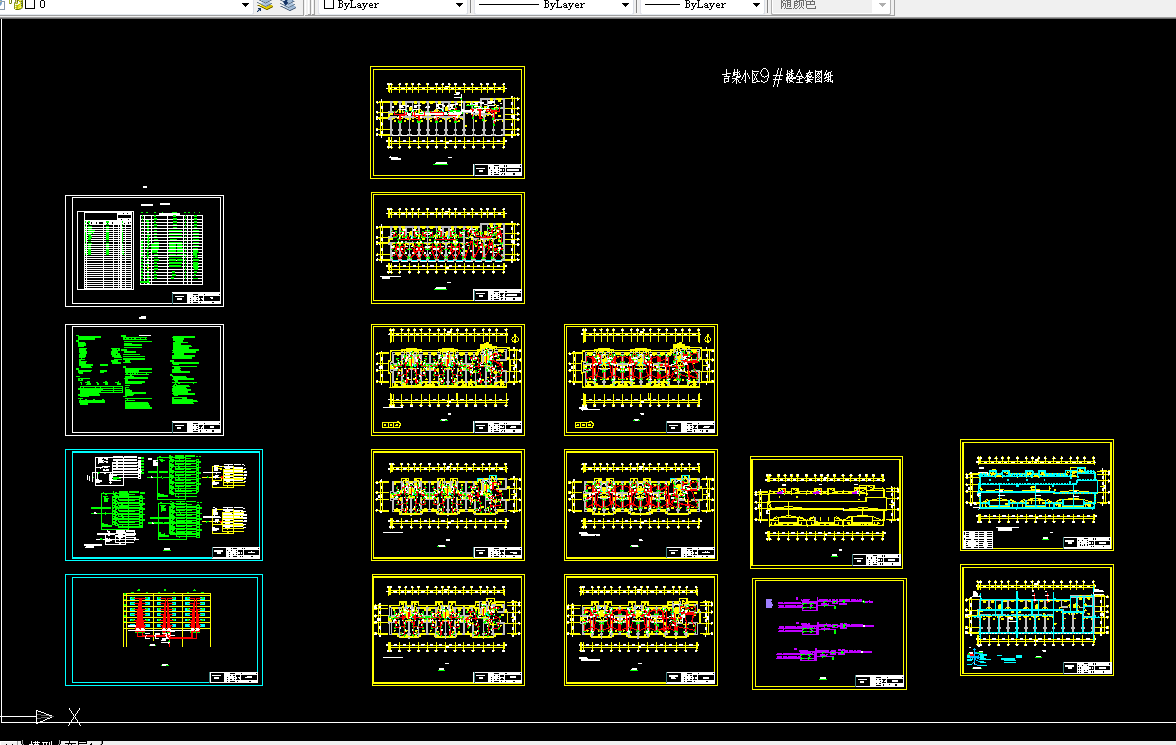

CAD版本图纸，共16张

摘  要

随着住宅楼建筑的用电设备种类越来越多，如电力、照明、有线电视等，而且不断向智能化设备方面发展，从而使耗电量明显增加，对供配电方面提出了许多新的要求，把供配电的可靠性、安全性、灵活性摆到了更为重要的位置。

本次设计是吉柴小区9#楼电气设计电气设计。建筑电气设计是在认真执行国家技术经济政策和有关国家标准和规范的前提下，进行工业与民用建筑建筑电气的设计，并满足保障人身、设备及建筑物安全、供电可靠、电能节约、技术先进和经济合理。

本次设计以大学四年所学基础课与专业课为理论基础，以大学所做的课程设计，如：供配电及照明，动力，消防，弱电等为设计基础，以大三所进行的施工现场生产实习为实践基础，着实做到理论联系实际，使本设计在理论上符合电气设计规范标准，在实际中符合建筑要求与功能需求，尽量做到学以致用。

本次设计目的是通过本次设计对大学四年所学专业，所涉及的知识进行一次全面地、系统地复习，在原来对知识掌握的基础上，通过查阅资料和规范，更好地掌握本专业的基本理论和基本技能。通过本设计，可真正学习到如何将理论知识和实际施工联系到一起，也使我们熟练掌握了CAD绘图方法，也提高分析和解决实际工程问题的能力。

本次设计为住宅楼设计，结构特点突出，涵盖知识面广，设计难度较难。整个设计过程中，在各位专业课指导教师孜孜不倦的指导下，我不仅对专业知识的掌握有整体性的提高，同时也认识到做为一名电气设计人员所肩负的责任，所以，在以后的学习与工作中，我一定紧记老师的教诲，无论是设计还是施工，一切遵循电气规范，严格要求自己，争取做一个合格的，有责任心的电气技术人员。

关键词 照明系统；动力系统；供配电系统；有线电视系统；防雷及接地系统
