Z2109-无锡滨湖区某会议中心3号楼结构设计 下载积分：100　资料编号： Z2109

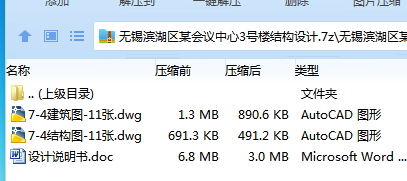

作品包括:

Word版说明书1份，共230页，约42000字

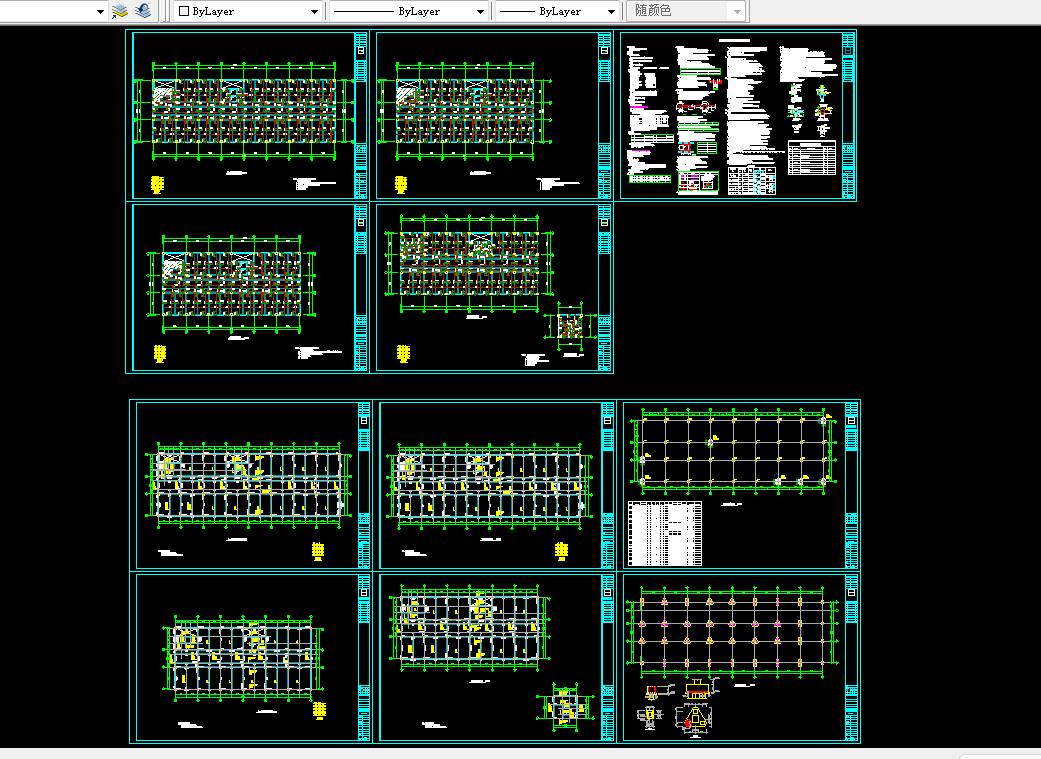

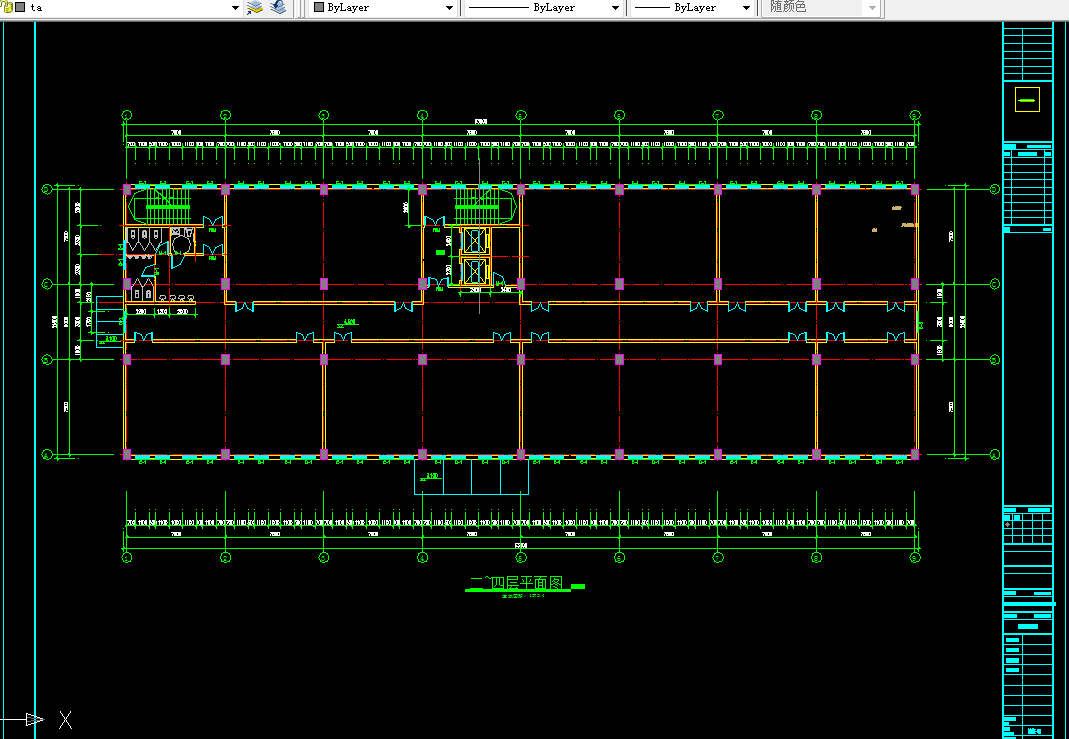

CAD版本图纸，共22张

摘 要

本建筑为会议中心。采用钢筋混凝土现浇框架结构，最高七层,7轴线~9轴线局部4层；屋顶花园。各层层高3.60m，设两处楼梯，两部电梯及男女盥洗室；室内外高差450mm。 本工程为高层框架结构房屋，抗震设防烈度按《高层建筑混凝土结构技术规程》(JGJ3-2010)及《建筑抗震设计规范》GB50011-2010取用。立面装修和楼地面等可根据建筑图确定,室内外高差为0.45m，防火等级为二级。基本风压值、雪载等荷载取值按（JGJ94-2008）进行结构设计。填充墙：外墙及女儿墙材料采用蒸压加气混凝土砌块(容重≤700kg/m3)，强度等级为MU10；内墙采用普通加气混凝土砌块等轻质墙体材料(容重≤600kg/m3)。和土壤接触的砌体采用MU15混凝土实心砖，M10水泥砂浆砌筑，上人屋面的女儿墙墙高1100mm，不上人屋面的女儿墙墙高600mm。 该地区的场地环境类型属于II类，场区周围环境相对良好，钢筋和混凝土不会因为地下水而被腐蚀；地表以下的水位小于0.5米。本地区有着良好的建筑施工场地没有高低不平，施工过程当中所要用的一些必备条件相对良好比如说水、电、路等等。本工程包括：工程基本概况；结构模型方的案设计；荷载的计算方案的设计；框架结构受力分析及截面设计；最后需要按照按框架各构件的配筋进行计算，同时绘制出本设计所需的图纸。

关键词：框架结构；承台桩；PKPM。

目录

目录 1

摘 要 4

Abstract 5

1 工程概况 7

1.1 工程概况 7

1.2 设计资料 7

2 结构方案设计 9

2.1结构体系的选择 9

2.2 框架梁、柱截面尺寸估算 9

3 重力荷载代表值 13

3.1荷载统计 13

3.2 重力荷载代表值的计算 18

4水平地震作用下的框架计算 24

4.1 梁柱线刚度计算 24

4.2 各层柱侧移刚度计算 25

4.3 框架自振周期计算 26

4.4 横向地震作用计算 27

4.5 变形验算 27

4.6 水平地震作用下横向框架内力计算(KJ-8) 28

5 风荷载作用下的框架内力计算 33

5.1 风荷载标准值 33

5.2 风荷载作用下的水平位移计算 34

5.3 风荷载作用下横向框架结构内力计算 34

6 竖向荷载作用下的内力计算 39

6.1 ⑧轴线横向框架的内力计算单元 39

6.2 荷载计算 39

6.3 内力计算 44

7 框架结构内力组合 62

7.1 框架梁内力组合 62

7.2 框架柱内力组合 63

7.3 框架内力设计值汇总 73

8 框架截面设计 77

8.1 框架梁截面设计 77

8.2 框架柱截面设计 83

9 屋盖楼盖设计 98

9.1 屋盖设计 98

9.2 楼盖设计 102

10 楼梯设计 113

10.1 LT-1 113

10.2 LT-2设计 120

11 基础设计 127

11.1 荷载计算 127

11.2 A、D柱下的基础 128

11.3 B、C柱下的基础 133

12 上部结构PKPM计算 140

12.1 模型图及参数截图 140

12.2 结构设计总信息 141

12.3周期地震力及振型 177

12.4结构位移 199

12.5 结构平面简图 217

12.6 荷载平面图 219

12.7 轴压比、构建配筋简图 221

13 基础设计（电算结果） 224

13.1模型图及参数截图 224

13.2 基础SATWE荷载标准组合导算 224

14手算与电算结果对比 226

14.1 框架梁手、电算结果对比 226

14.2框架柱手、电算结果对比 227

14.3基础配筋手、电算结果对比 227

14.5总结 227

15认识 体会 收获 228

致谢  ： 229
