N5336-蜗杆箱体端面攻丝专用机床及夹具设计【含UG三维图】 下载积分：100　资料编号： N5336

作品包括:

Word设计说明书1份

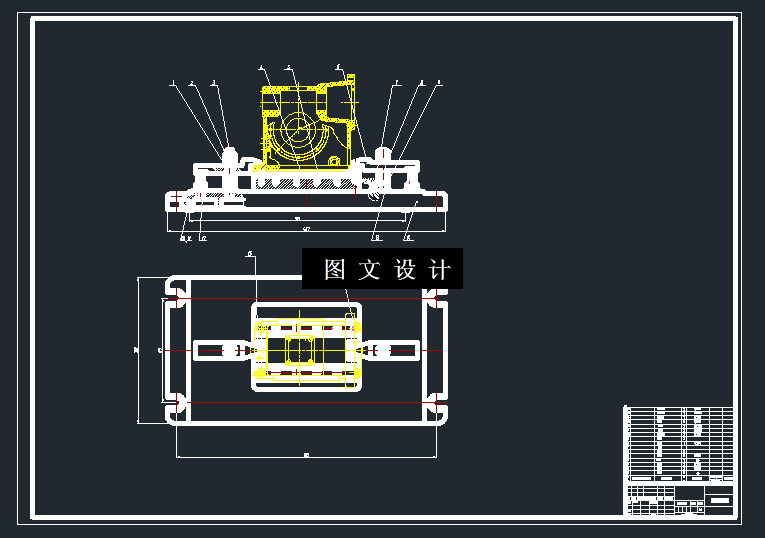

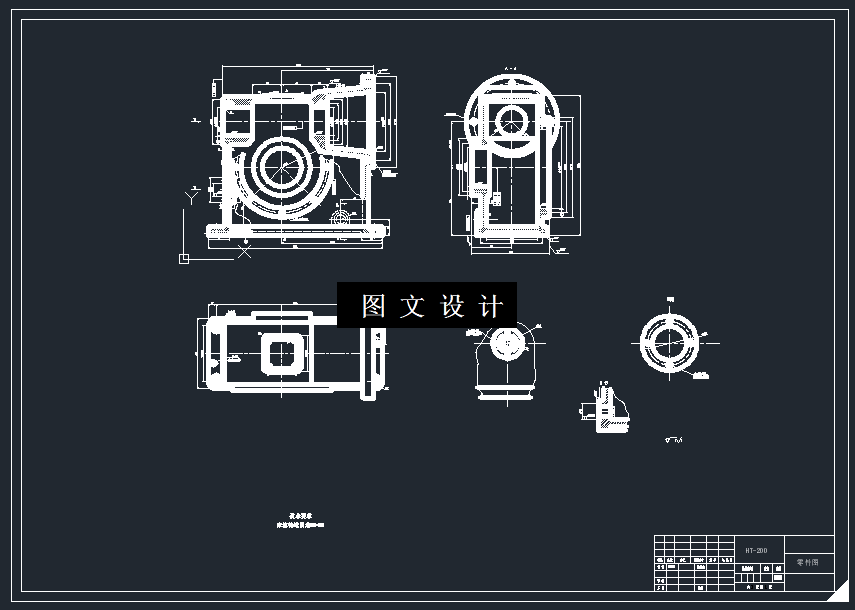

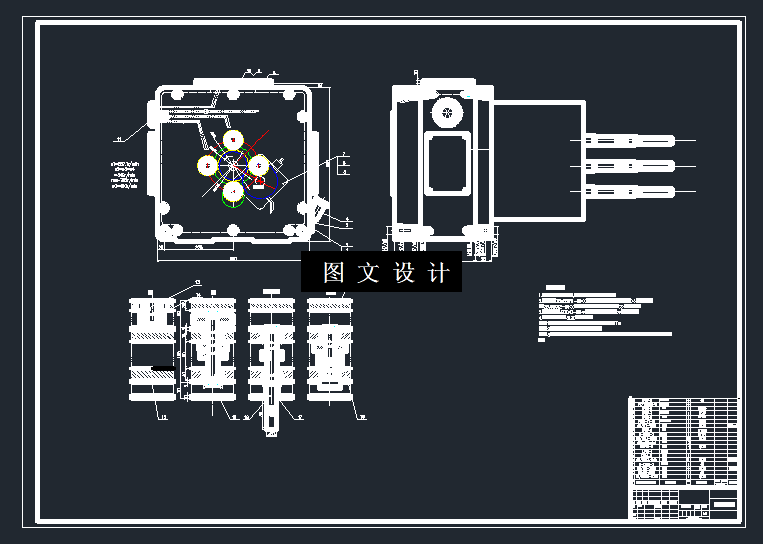

CAD版本图纸，共7张

UG三维图一份

摘要

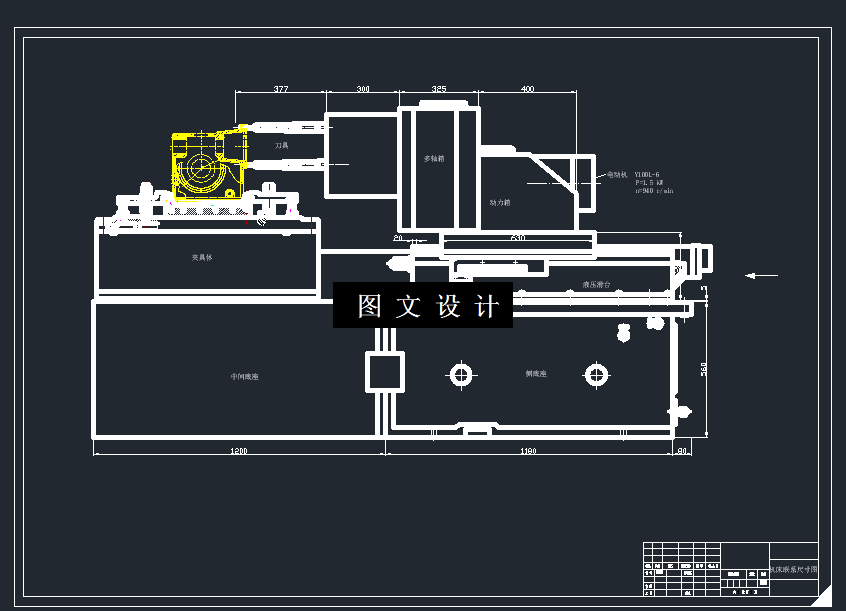

本次设计的题目是蜗杆箱体端面攻丝专用机床及夹具设计，是在箱体上上加工4个M10的孔。 本次设计主要进行了课题分析，机床总体设计和主轴箱部分的相关设计和4-M10攻丝的夹具的设计。 首先，根据需求对机床进行总体结构的概述，提前先确定计算出切削用量、切削力、切削扭矩、切削功率及刀具耐用度等参数,主轴参数和其外伸尺寸的确定,结合确定参数及要求画出了零件的工序图、机床尺寸联系总图和加工示意图，以及生产率计算卡等内容，这些被统称为“三图一卡”。再次，对主轴箱部分进行设计，确定和设计各个通用部件，通过计算得出各齿轮的传动比，以及主轴的坐标位置。之后对关键部件的齿轮和传动轴的强度和刚度参数进行了设计分析与校核。
