G663-大蒜收获机的优化设计和仿真分析[含Proe三维图] 下载积分：150　资料编号： G663

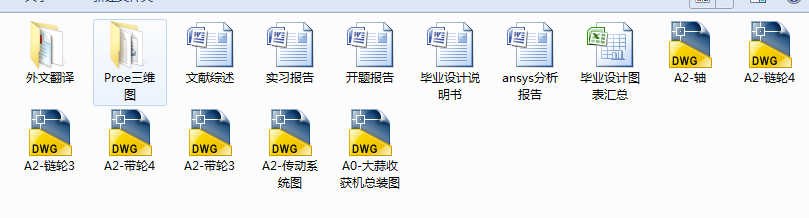

作品包括:

Word版说明书1份，共37页，约15000字

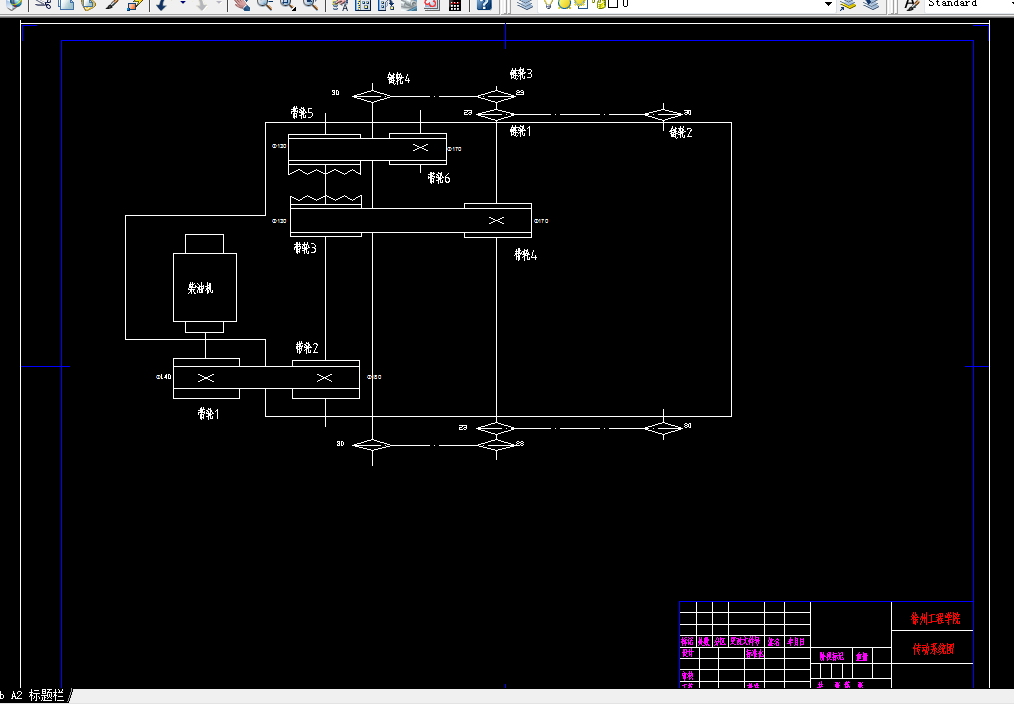

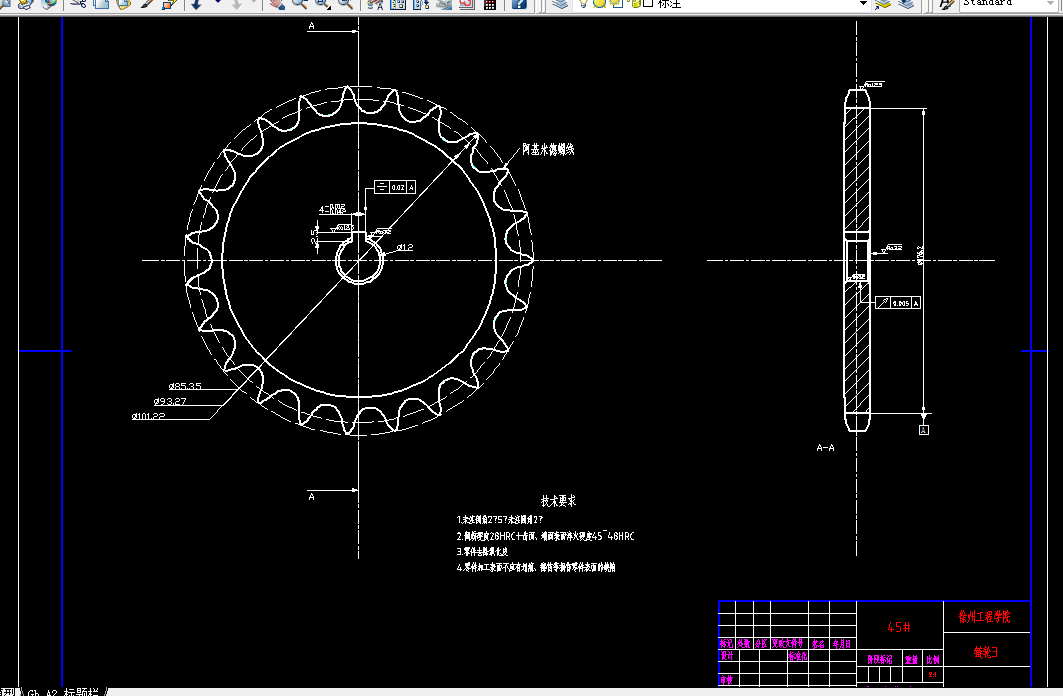

CAD版本图纸，共7张

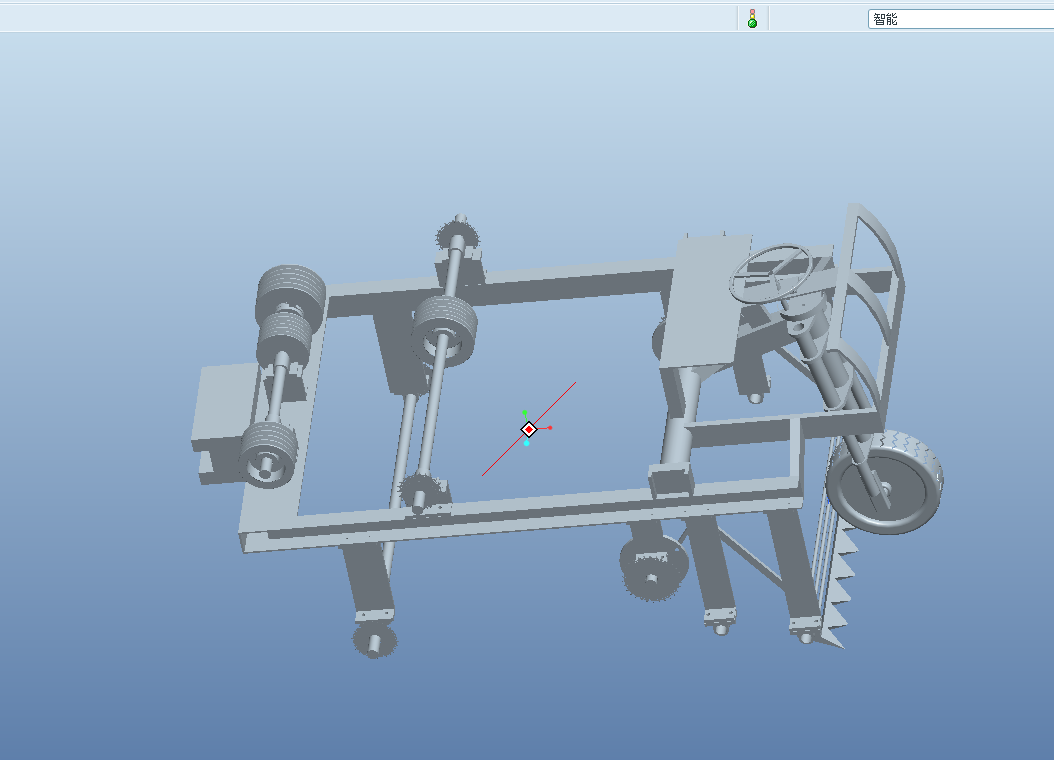

Proe三维图一份

摘要

大蒜是我国最重要的经济作物之一，对出口经济做出了巨大的贡献，既可调味，又可入药，广受欢迎。种植面积广，伴随而来的是收获难度高。国外已有大蒜联合收获机投入使用，国内的机械化水平却不高。大蒜的最佳收获时间较短，实现机械化能最大限度地减少时间和人力的投入，产品能提前进入市场。大蒜收获机，是指在大蒜的成熟时期，用于对大蒜进行挖掘、去土、输送、整理、切茎、收集、转运等农艺环节或单项、或多项、或全部环节进行收获的农机具。通过对国内外大蒜收获机的原理分析，结合国内的生产实际，确定了此次课题的主要设计内容。在收集了大量收获机的资料，对其初步设计之后，再采用了一些优化设计的方法进行了设计计算、强度校核，利用Pro/E软件对机身、传动链轮、转向齿轮、挖掘铲、摆动机构、离合器、振动块、进行了工程图的绘制，利用Pro/E的机构模块和Mechanica模块进行仿真分析，并确定了升降液压系统的原理方案，制作出大蒜收获机的使用说明，进行有限元分析以及系统总体分析，认为整个方案切实可行。

关键词：大蒜收获机；优化设计；仿真分析

目       录

摘要 II

Abstract III

1 绪论 1

1.1 农作物收获机概述 1

1.1.1 水稻、小麦收获机 1

1.1.2 玉米收获机 1

1.1.3 其他作物收获机 1

1.2 国内大蒜种植情况 1

1.3 国内外大蒜收获机研究情况 2

2大蒜收获机本体设计及计算 4

2.1大蒜收获机原理设计 4

2.1.1 设计原则 4

2.1.2 基本结构 5

2.1.3 工作原理 5

2.2 技术参数 5

2.3柴油机选型及计算 5

2.3.1 配套动力的选用 5

2.3.2 连接装置的的设计 6

2.4 传动路线设计及计算 7

2.4.1 动力传递路线 7

2.4.2 柴油机输出参数 7

2.4.3 各级传动设计计算 7

2.5转向方式设计及计算 13

2.5.1 转向方案比较 13

2.5.1内外齿轮啮合转向机构设计计算 15

2.6挖蒜原理设计及计算 16

2.6.1 挖蒜方案比较 16

2.6.2 铲齿设计计算 18

2.6.3 摆动机构设计计算 19

2.7 去土方式 21

3液压升降系统设计 22

3.1明确系统的设计要求 22

3.2分析工作情况，确定基本参数 22

3.2.1 分析工况 22

3.2.1 确定基本参数 22

3.3拟定液压系统原理图 23

3.3.1 液压回路的功能 23

3.3.1拟定液压系统原理图 23

3.4选用液压元件 24

4.1 安装 26

4.2 试运行 26

结论 27

致谢 28

参考文献 29

附录 30

附录1 30

附录2 30
