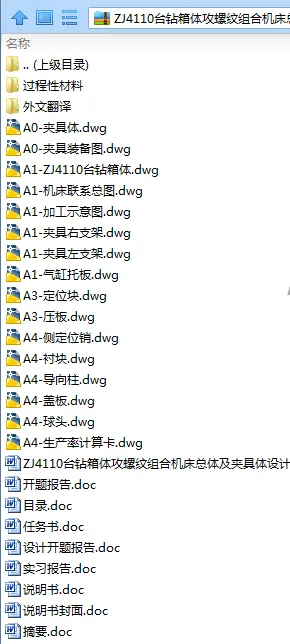

作品包括:

Word设计说明书1份

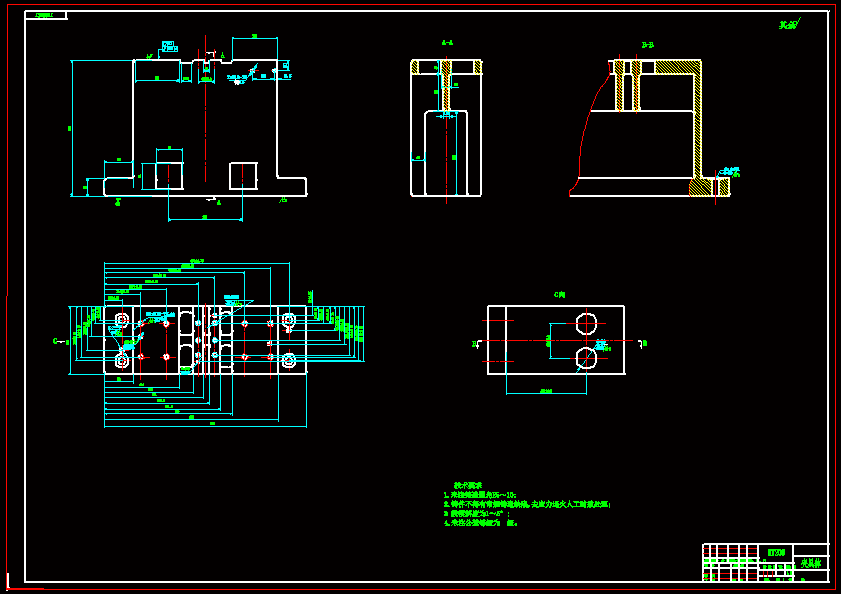

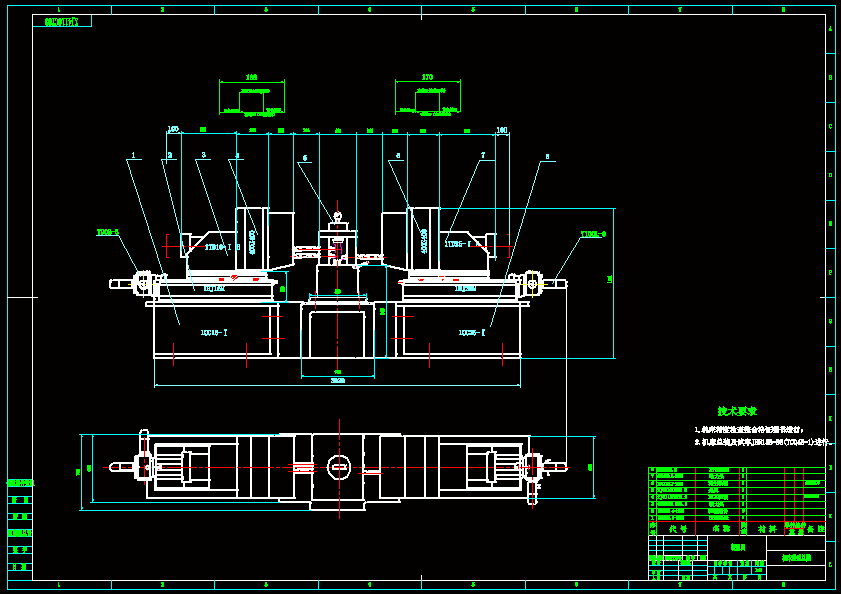

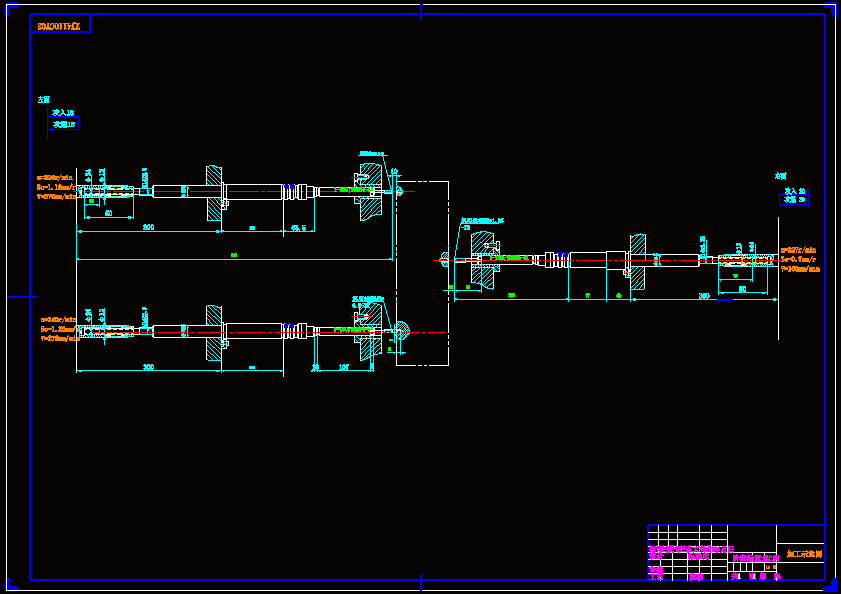

CAD版本图纸，共16张

摘要

ZJ4110台钻箱体攻螺纹组合机床总体及夹具设计 本课题所设计的组合机床是用于ZJ4110台钻箱体两面同时攻螺纹,提高了生产效率, 降低加工成本。设计的内容包括总体设计和夹具设计。该组合机床用于加工ZJ4110台钻箱体左面5个M5的孔，右面4个M5的孔，一次装夹同时加工。总体设计包括机床配置型式的确定、结构方案的选择以及“三图一卡”的绘制。该机床设计采用卧式单工位两面同时攻螺纹的方案，加工和装配的工艺性好,零件装夹方便。在夹具设计过程中，采用左面、下面、上面三面定位, 左面用定位销定位，下面用两个定位条定位。上面用气压缸夹紧,在压板上采用一导向杆引导夹紧，使夹紧平稳可靠。本组合机床有结构简单、操作方便、加工精度高、工人劳动强度低及有利于提高加工生产率等优点。
