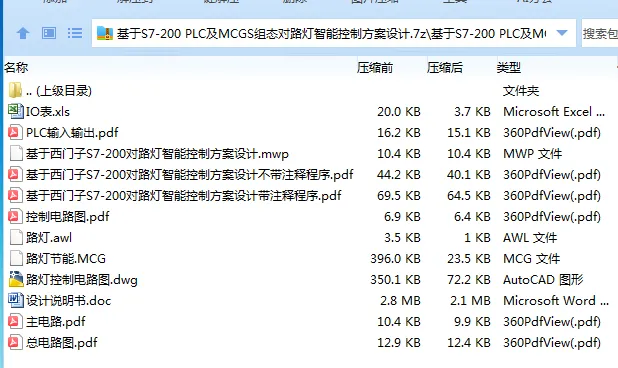

作品包括:

Word版设计说明书1份，共62页，约8400字

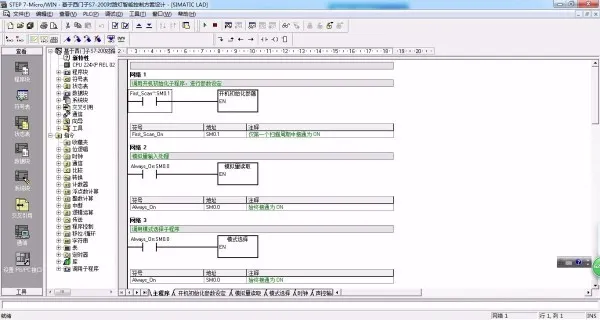

S7-200 PLC程序一份

MCGS6.2组态画面一份

电气CAD图纸一份

IO分配

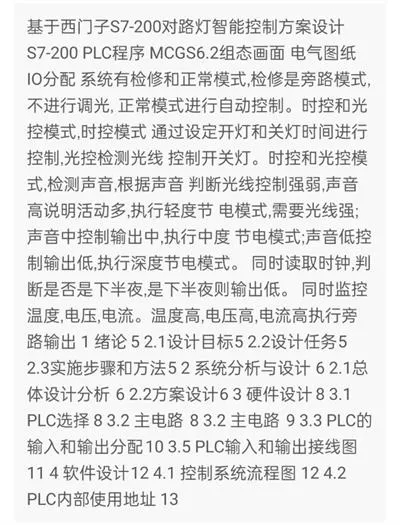

摘 要

本课题是基于PLC的路灯智能控制系统的设计，采用西门子的S7-200小型可编程控制器为控制核心，以MCGS组态软件为上位机，设计了一套基于PLC的路灯智能控制系统。系统具有检修和正常模式选择，时控和光控模式选择。检修模式是有故障时候使用。正常使用光控制或者时控模式，通过检测系统是否是深夜，深夜输出低，不是深夜根据检测活动多少，根据声音进行判断，声音强，输出高，声音中输出中，声音低输出低。同时检测智能系统电压，电流，温度是否有故障，有故障执行旁路输出，切断节电模式。通过分析路灯智能控制工艺要求，进行总体设计，设计了主电路，控制电路，PLC输入和输出接线图，进行了软件设计，设计了控制流程图，使用S7-200 PLC编程软件编制了梯形图和语句表程序，使用MCGS组态软件进行了组态设计，最后进行了调试和测试，经测试系统符合设计要求，到达了预期的设计目的。系统具有操作方便，控制方式灵活多样，使用直观，通过检测深夜，和各种声控节能模式，节能效果明显，有一定的实用价值。

关键词： 智能路灯；节能；可编程控制器

目  录

1 绪论 5

2.1设计目标 5

2.2设计任务 5

2.3实施步骤和方法 5

2  系统分析与设计 6

2.1总体设计分析 6

2.2方案设计 6

3  硬件设计 8

3.1 PLC选择 8

3.2 主电路 8

3.2 主电路 9

3.3 PLC的输入和输出分配 10

3.5 PLC输入和输出接线图 11

4 软件设计 12

4.1 控制系统流程图 12

4.2  PLC内部使用地址 13

4.3  梯形图程序 14

4.3.1主程序 14

4.3.2开机参数设定子程序 15

4.3.3模拟量读取子程序 17

4.3.4模式选择子程序 18

4.3.5时钟子程序 21

4.3.6声控输出子程序 23

4.4  语句表程序 24

5 组态设计 34

5.1 通讯定义 34

5.2 变量连接 36

5.3 组态画面 38

6 系统调试 41

6.1 硬件调试 41

6.2  PLC程序调试 41

6.3 组态联机调试 45

7 总结 49

参考文献 50

致谢 51

附  录 52

附录1电气图纸 52

附录2梯形图程序 53
