作品包括：

Word版说明书1份，共79页，约24000字

任务书一份

外文翻译一份

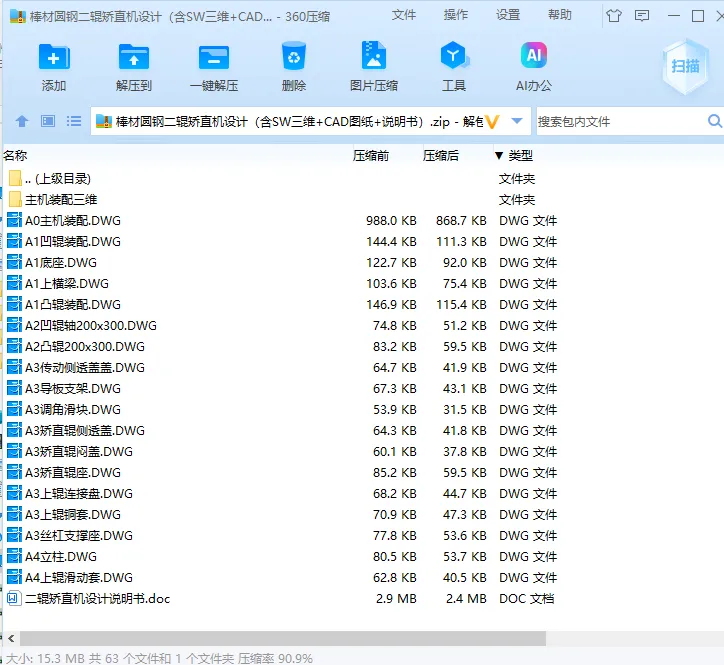

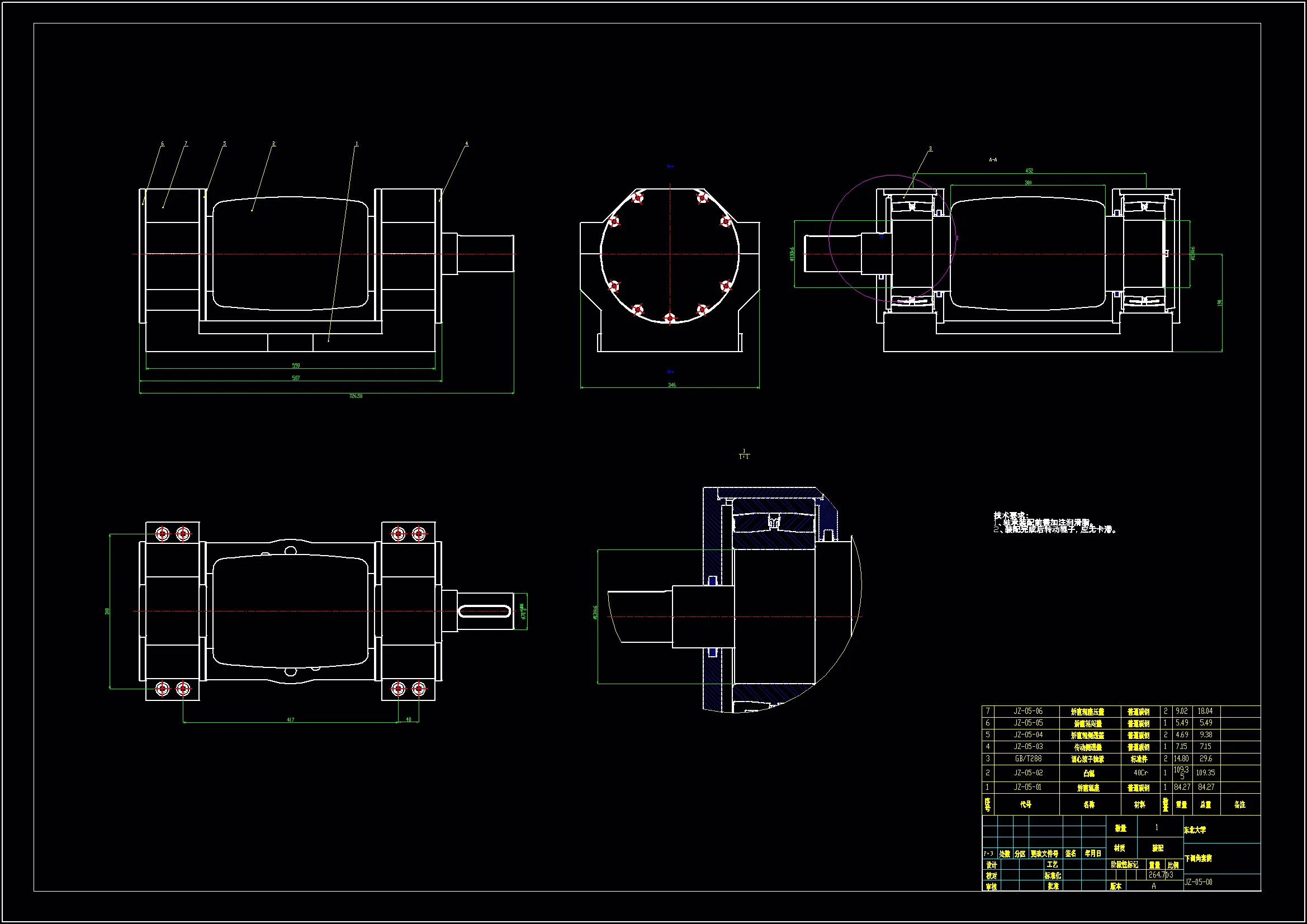

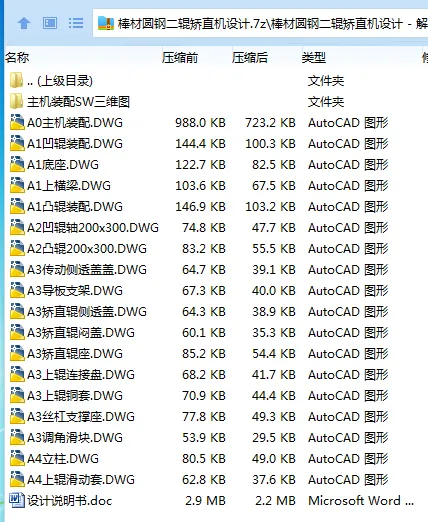

CAD版本图纸，共18张

SW三维图一套

摘要

矫直技术属于金属加工学科的一个分支，已经广泛应用于日用金属加工业，仪器仪表制造业，汽车、船舶和飞机制造业，石油化工业，冶金工业，建筑材料业，机械装备制造业，以及精密加工制造业。矫直技术在广度和深度方面的巨大发展迫切要求矫直理论能进一步解决一些疑难问题，推动开发新技术和研制新设备。尤其在党的十七大之后，要求用信息化带动工业化，矫直技术也要跟上时代。首先要在矫直机设计、制造、矫直过程分析、矫直参数设定及矫直质量预测等方面搞好软件开发；其次要进行数字化矫直设备的研制，使矫直技术走上现代化的道路，不断丰富金属矫直学的内容。

矫直机是对金属棒材、管材、线材等进行矫直的设备。矫直机通过矫直辊对棒材等进行挤压使其改变直线度。两辊矫直机，依靠两辊（中间内凹，双曲线辊）的角度变化对不同直径的材料进行矫直。

本课题研究的是针对Φ12—60mm棒材的两斜辊矫直机的设计, 通过计算各部分所需参数，如矫直力、矫直所需功率、矫直弯矩等，合理选择所需的辊型材料，并据此选择辊系的驱动方式，在此基础上，再根据矫直所需功率选择合适的驱动电动机，根据此两斜辊矫直机的如上参数设计此矫直机的其他部分零部件，并进行相关部件的校核，做出整体设计，进行整体优化工作，应用Solidworks等制图软件完成相关装配图、部件图、零件图等。

此外本设计在许多细小之处也力求贴近实际，进行各种最大量的计算时要用实际可能达到的值代替实际答不到的理论极限值。应用技术的理论在于实践的可行与否，实用化是本设计的根本。

关键词：两斜辊， 矫直， 矫直机， 紧凑型

目  录

毕业设计（论文）任务书 i

摘    要 ii

Abstract iii

第1章 绪论 1

1.1课题研究背景 1

1.2 课题意义 1

1.3国内外研究动态 3

1.4本论文研究的主要内容 7

1.5相关制图软件的介绍 7

第2章 矫直方案设计 9

2.1方案选择 9

2.2两斜辊矫直机相关参数计算 17

2.2.1 矫直弯矩的计算 18

2.2.2 相关辊形参数的计算及矫直力的计算 19

2.2.3 二辊矫直机的功率计算 22

2.2.4 驱动系统的确定 24

第3章  相关零部件的校核 25

3.1轴承的校核 25

3.2辊端轴的校核 27

第4章 零件建模与三维装配 31

4.1基于solidworks的零件建模的若干方法 31

4.1.1Toolbox插件的模型导出 31

4.1.2“曲线”插入法 31

4.1.3基于二维软件的三维造型 32

4.2 SolidWorks软件辅助装配体设计 34

第5章 经济环保性分析 41

第6章 结论 43

参考文献 45

结束语 47

致   谢 49

附录一  矫直机三维模型 51

附录二  文献翻译 55
