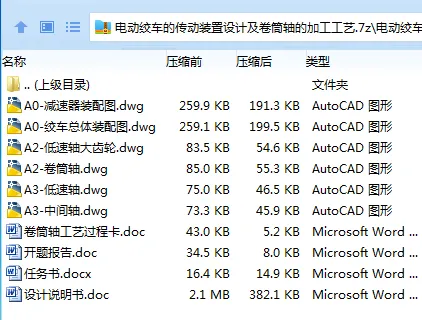

作品包括:

Word版设计说明书1份，共51页，约17000字

任务书一份

开题报告一份

CAD版本图纸，共6张

摘要

社会的高速发展，科技日新月异，现代的工作以及生活方方面面都体现出来机械的自动化，机器可以慢慢地取代人们做繁重枯燥而又复杂劳累的纯体力活，各种机器已然成为人们在生产生活中不可或缺且非常重要的组成部分。

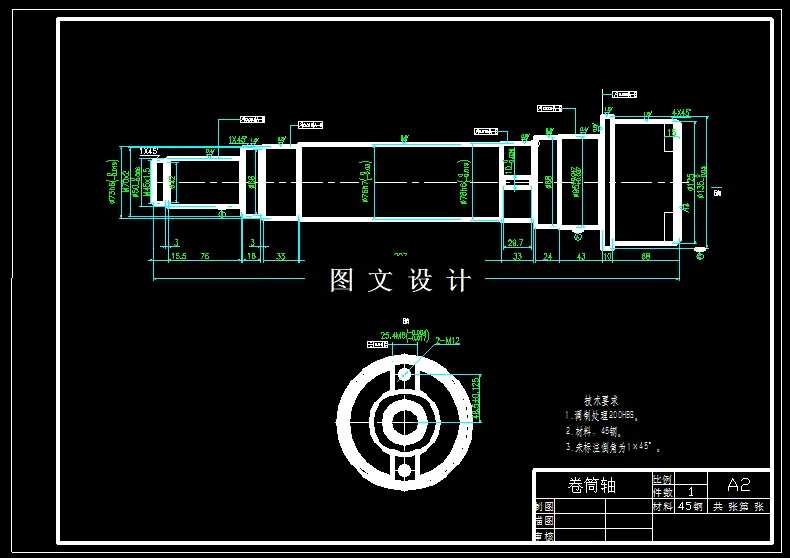

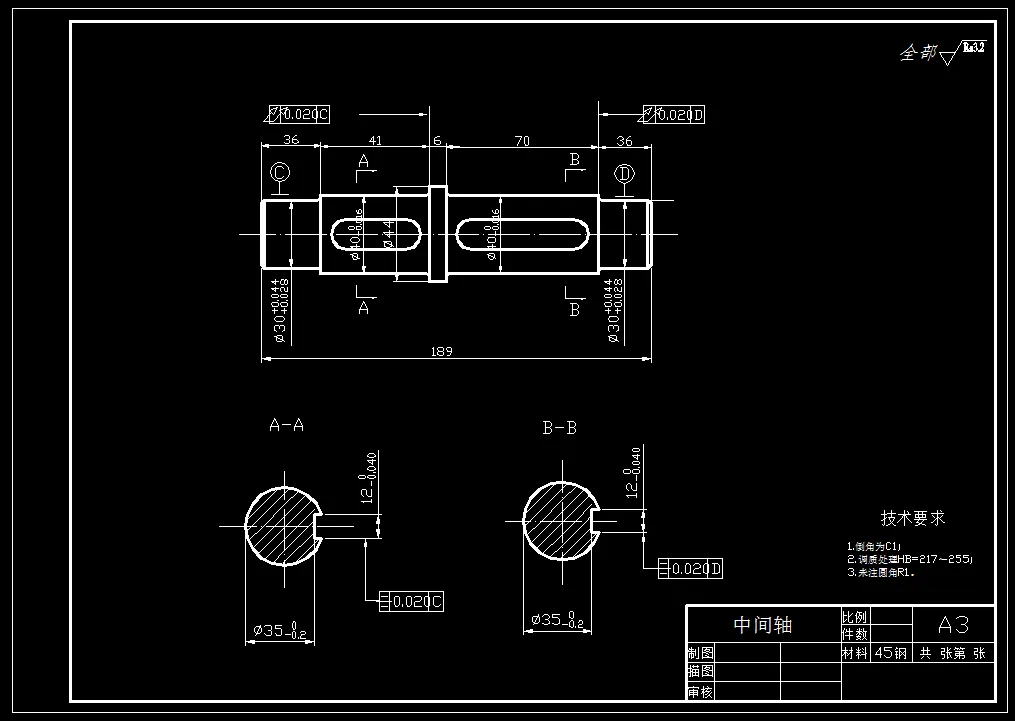

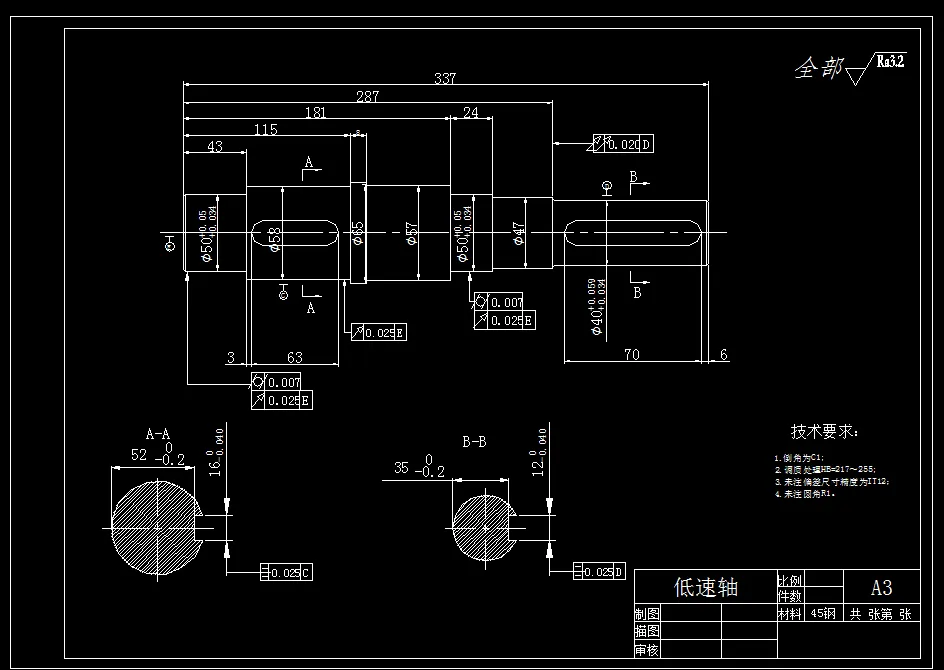

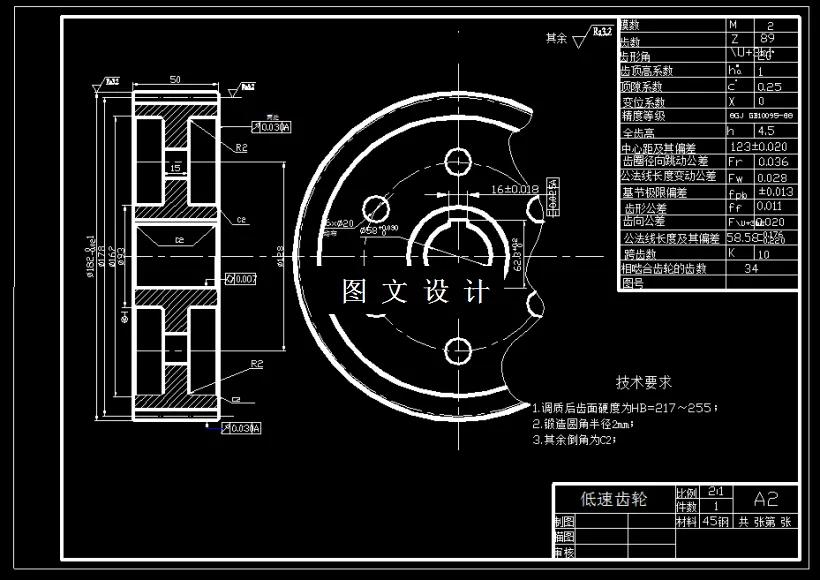

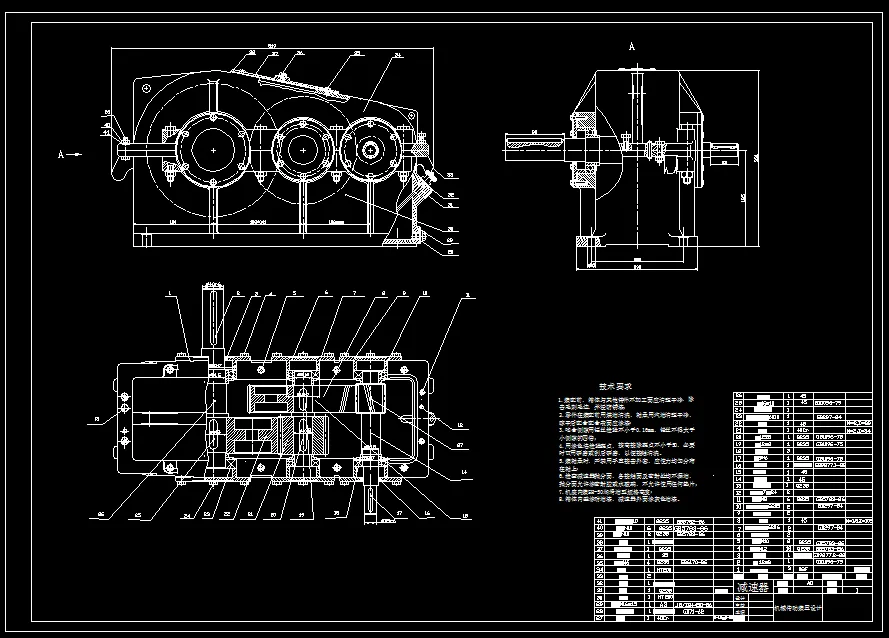

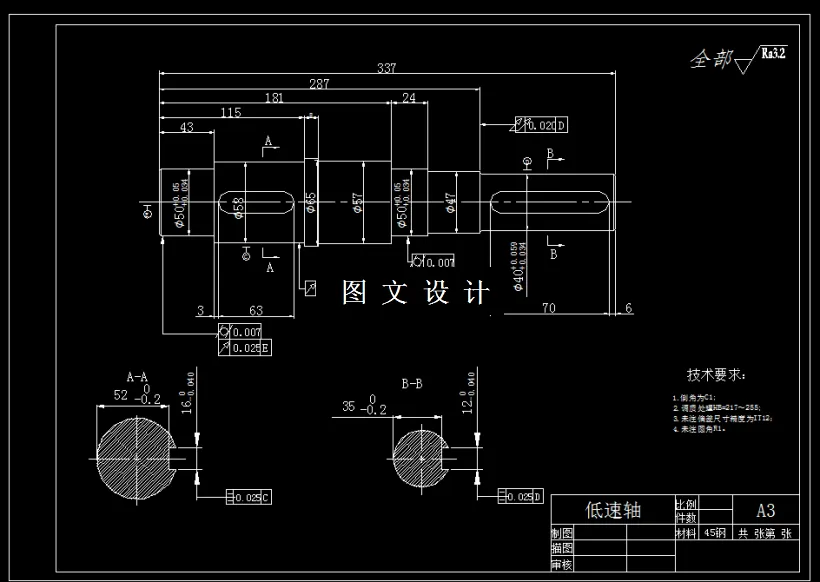

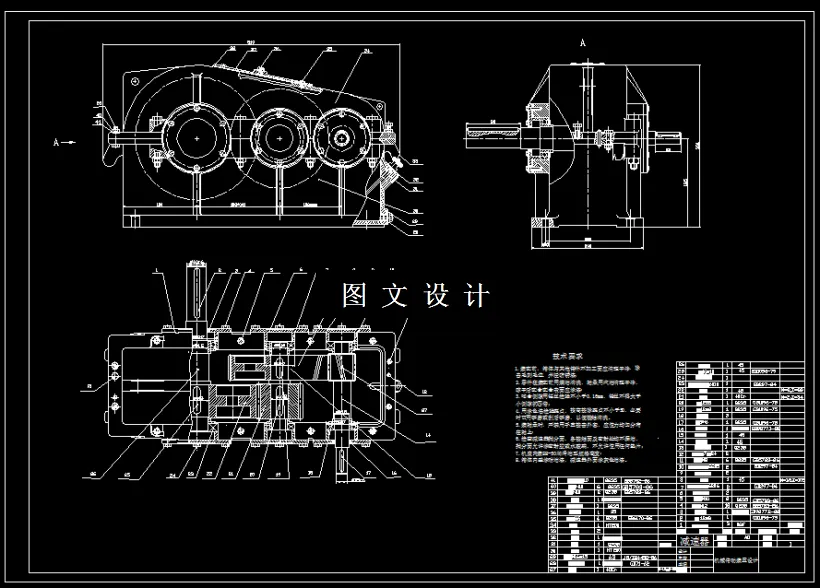

绞车又俗称为卷扬机，是与卷筒，钢丝绳来一起完成对比较重的物体进行搬运工作。它可以垂直提升重物，也可以水平得将重物拖动或者倾斜的拽引重物来完成工作任务。齿轮减速机传动的绞车具有更大的动力，可以应用于需要对重物进行提升和平移等的操作过程中。这种齿轮减速机传动的绞车可以应用在对钢材进行移动或者对机械设备进行安装和拆卸的操作过程中。这种类型的绞车结构非常简单，在对重物进行搬运和转移的过程中，可以节省人力提高工作效率。使用绞车对重物进行搬运。操作并不复杂，绞车的成本不高，对其进行维护保养也相对简单，对于企业来讲是一个投资小效益高的投入。文中首先对电动绞车整体进行了布局，对电动机进行了计算、选择160M1型号的电机，对传动装置的总传动比计算并分配，设计了高速级齿轮、低速级齿轮、输出轴及轴承装置、键的设计，最后对卷筒轴的加工工艺进行了设计。同时通过CAD绘图软件绘制了绞车整体装配图、减速器装配图，以及低速轴大齿轮、卷筒轴、低速轴、中间轴等零件图。

关键词：绞车；减速机；传动系统；传动比；设计

目    录

第一部分 绪论 1

1.1 研究背景和意义 1

1.2 国内外有关绞车的研究现状 2

第二部分 电动绞车的整体布局设计 4

第三部分 电动机的选择 6

3.1初步选择电动机的类型和结构形式 6

3.2 工作机所需要的有效功率 6

3.3 传动装置的总效率 6

3.4 所需电动机功率 6

3.5 确定电动机型号 7

第四部分 传动装置的总传动比及其分配 9

4.1计算总传动比 9

4.2 合理分配各级传动比 9

4.3 分配减速器的各级传动比 9

第五部分 计算传动装置的运动和传动力参数 10

5.1计算电机轴的输入功率P 、转速N 以及输入转矩T 10

5.2 计算高速轴的输入功率P 、转速N 以及输入转矩T 10

5.3  中间轴输入功率P 、转速N 以及输入转矩T 10

5.4  低速轴输入功率P 、转速N 以及输入转矩T 10

5.5  工作轴输入功率P 、转速N 以及输入转矩T 11

第六部分 高速级齿轮的设计 12

6.1  确定齿轮的精度等级、齿轮材料及齿数，齿型 12

6.2  按齿面接触强度进行设计 12

6.3  按齿根弯曲疲劳强度设计 14

6.4 几何尺寸计算 16

6.5  验算 17

第七部分 低速级齿轮的设计 18

7.1  选精度等级、齿轮材料及齿数，齿型 18

7.3 按齿根弯曲疲劳强度设计 20

7.4 几何尺寸计算 21

7.5 验算 22

第八部分 各轴的详细设计 23

8.1输出轴及轴承装置、键的设计 23

8.2 输入轴及轴承装置、键的设计 26

8.3 中间轴及轴承装置、键的设计 31

第九部分 箱体结构的设计 36

9.1减速器附件的设计与选择 36

9.2减速器的箱体的结构尺寸 36

第十部分 密封以及润滑的设计 38

10.1有关润滑的设计 38

10.2密封的设计 39

第十一部分 卷筒轴的加工工艺设计 39

11.1 定位基准的选择 39

11.2 加工方法的确定 39

11.3 制定工艺路线 40

致 谢 43
