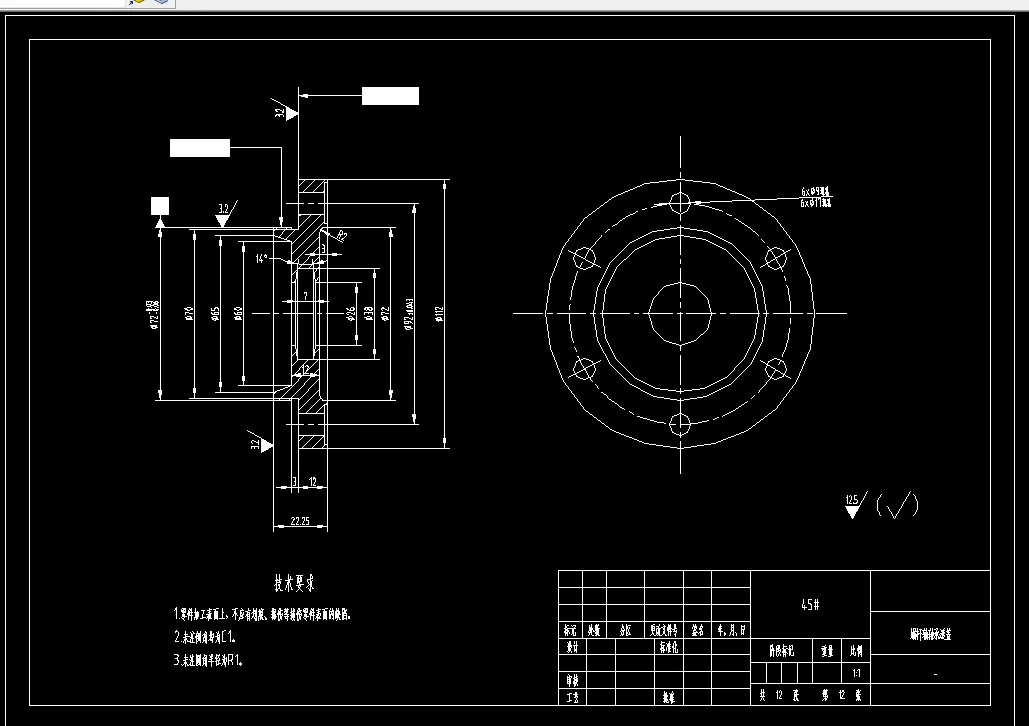

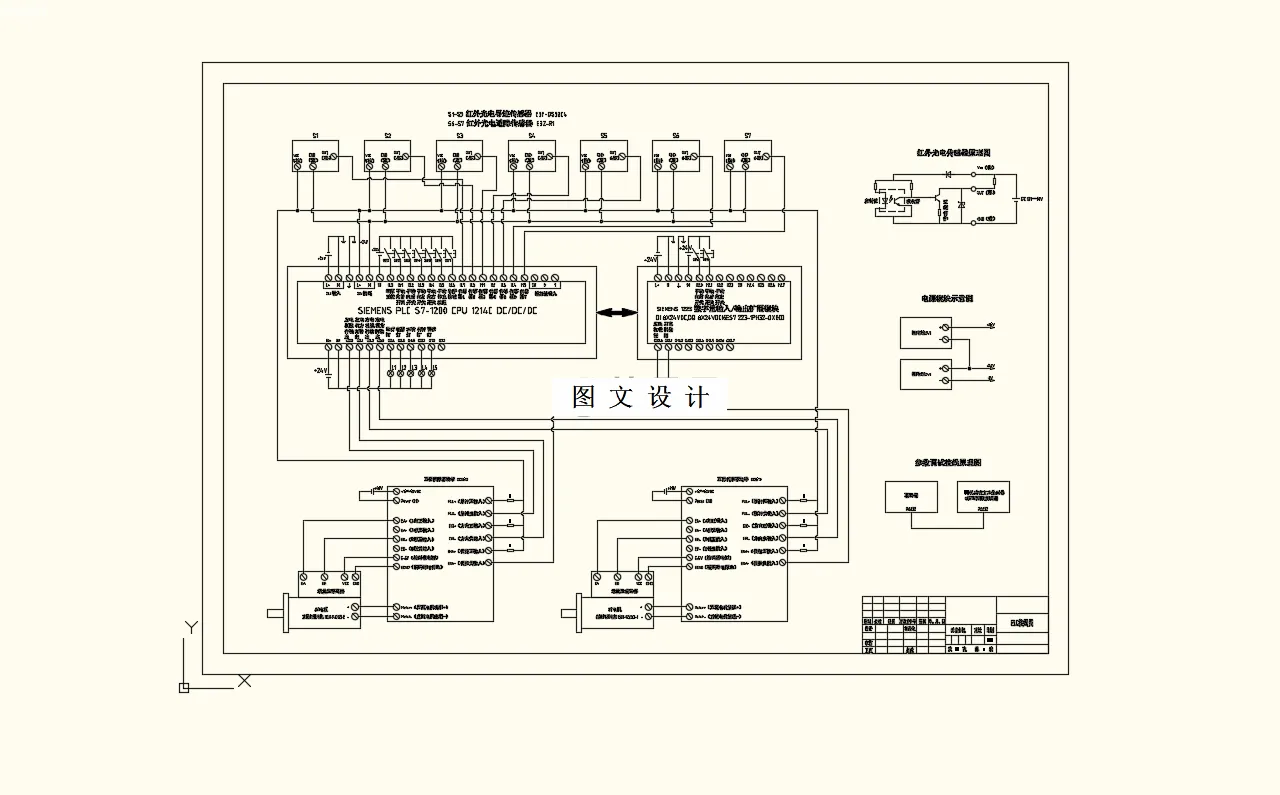

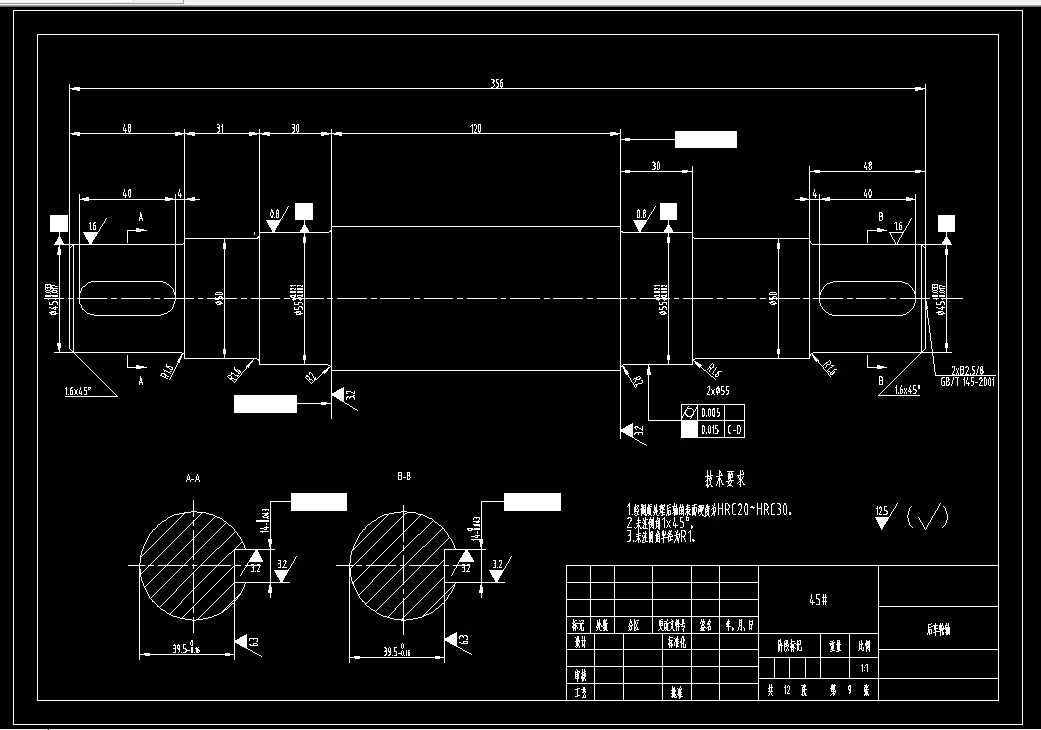

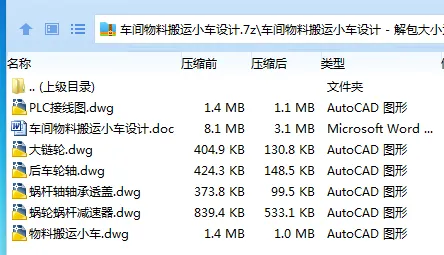

作品包括：

Word版设计说明书1份，共75页，约24000字

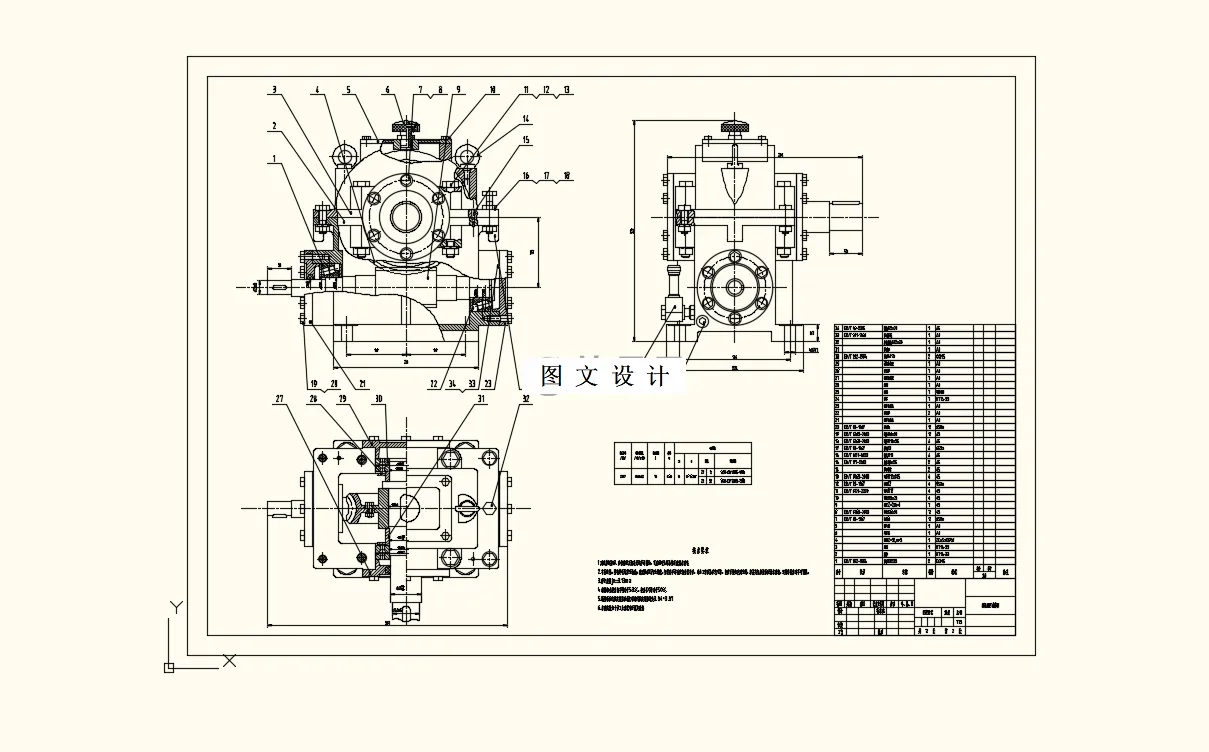

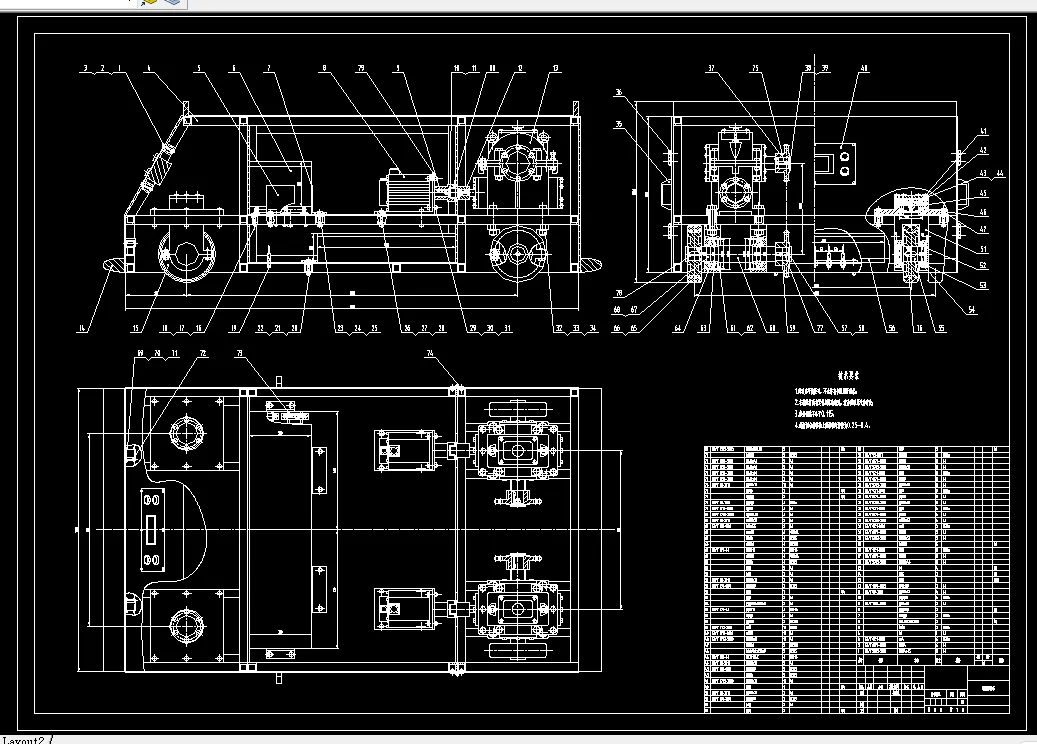

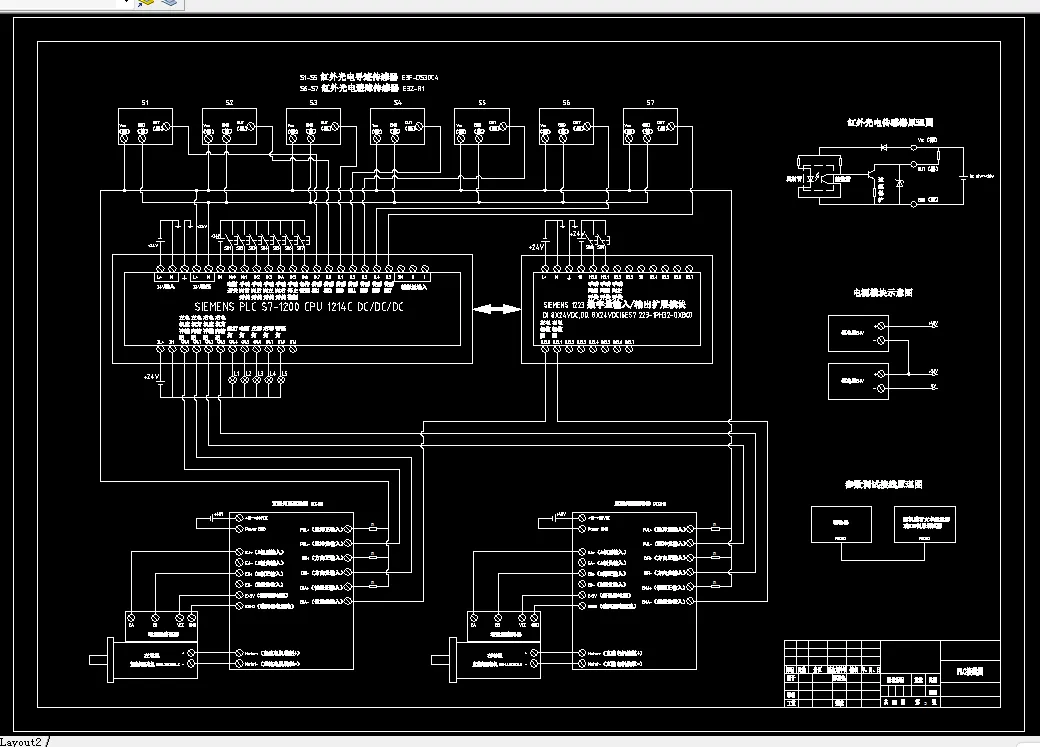

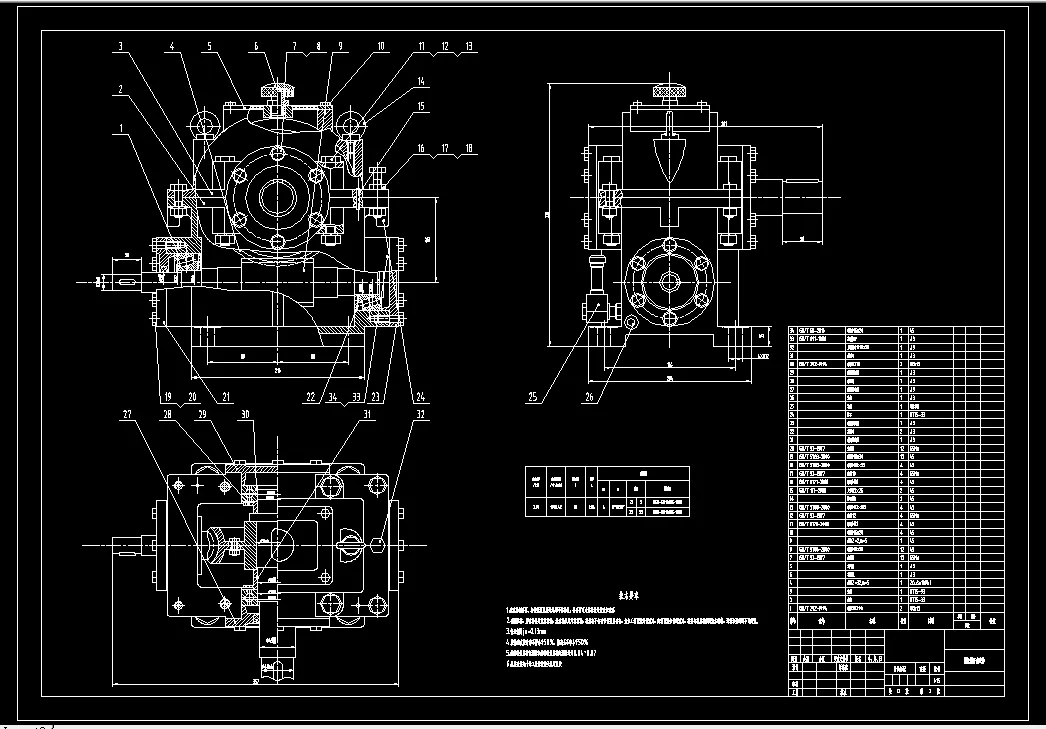

CAD版本图纸，共6张

摘要

随着社会的快速发展和智能化时代的到来，自动化已经成为人们关注的重点。本文设计了一种能够实现自动搬运的物料搬运小车，它结构简单，成本低，安全 可靠，实现了自动寻迹和自动避障的功能。对缓解工人的劳动强度和提高生产效 率有重要意义。

本文完成了小车机械部分和电控部分设计。机械部分，完成了小车车架的设计和校核，电机选择了直流伺服电机，电机通过梅花弹性联轴器和蜗轮蜗杆减速器连接，减速器再通过链传动将动力传递到车轮，并设计校核了蜗轮蜗杆和链传动，设计了减速器的尺寸和内部结构，设计了各个传动轴，完成了相关轴承和键的选型和校核，完成了电池的选型；电控部分，完成了小车寻迹模块、避障模块和驱动模块的设计，其中寻迹模块为光电导引，避障模块为红外避障，两个模块均采用红外光电传感器，驱动模块采用差速控制，通过控制两个后车轮的速度变化来进行小车的前后左右运动，并编写了相应的控制程序。

关键词：物料搬运小车；光电导引；差速控制；PLC

目 录

摘要 I

目录 III

[1] 绪论 1

• 选题背景及意义 1

• 国内外研究现状 3

• 主要内容、研究方法及拟要解决的问题 4

[2] 物料搬运小车总体设计 6

• 物料搬运小车寻迹方式的确定 6

• 物料搬运小车驱动方式的确定 8

• 物料搬运小车电机的确定 10

• 物料搬运小车避障方式的确定 10

• 物料搬运小车的总体设计方案 11

• 物料搬运小车实现的功能 13

• 物料搬运小车经济性、安全性、可靠性分析 13

[3] 物料搬运小车 14

• 车体设计 14

• 选电机 15

• 蜗轮蜗杆设计 18

• 链传动设计 25

• 蜗杆轴的设计 29

• 蜗轮轴的设计 35

• 后车轮轴的设计 38

• 轴承的校核 40

• 键的校核 44

• 减速器箱体尺寸的计算 45

• 电池的选型 48

[4] 物料搬运小车电控部分设计 49

• 寻迹模块设计 49

• 避障模块设计 51

• 驱动模块设计 52

[5] 总结与展望 58

5.1 总结 58

5.2 展望 58

参考文献 60

翻译部分 62

附录 85
